滑动螺母插件异形安装固定板结构

　　该零件属于直线进给与螺母导向机构中的安装承载件，主要用于把滑动螺母组件固定在设备运动端或安装基座上，常见于小型自动化滑台、包装送料机构、轻工设备调节轴、实验工装以及需要丝杠传动定位的机械设备中。它并不是独立完成旋转传动的标准件，而是介于滑动螺母、丝杠副和外部安装框架之间的连接过渡板，承担定位、承载、限位和装配补偿的作用。在实际设备里，丝杠转动时螺母自身不旋转，而是通过该板与移动工作台、夹具座或滑块连接，将丝杠的螺旋运动转化为稳定的直线位移。

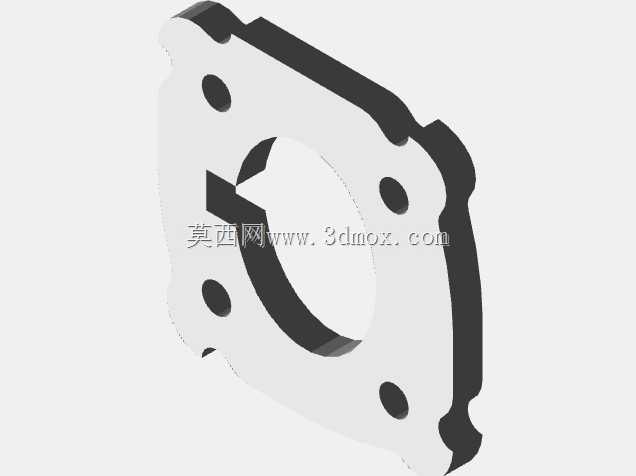

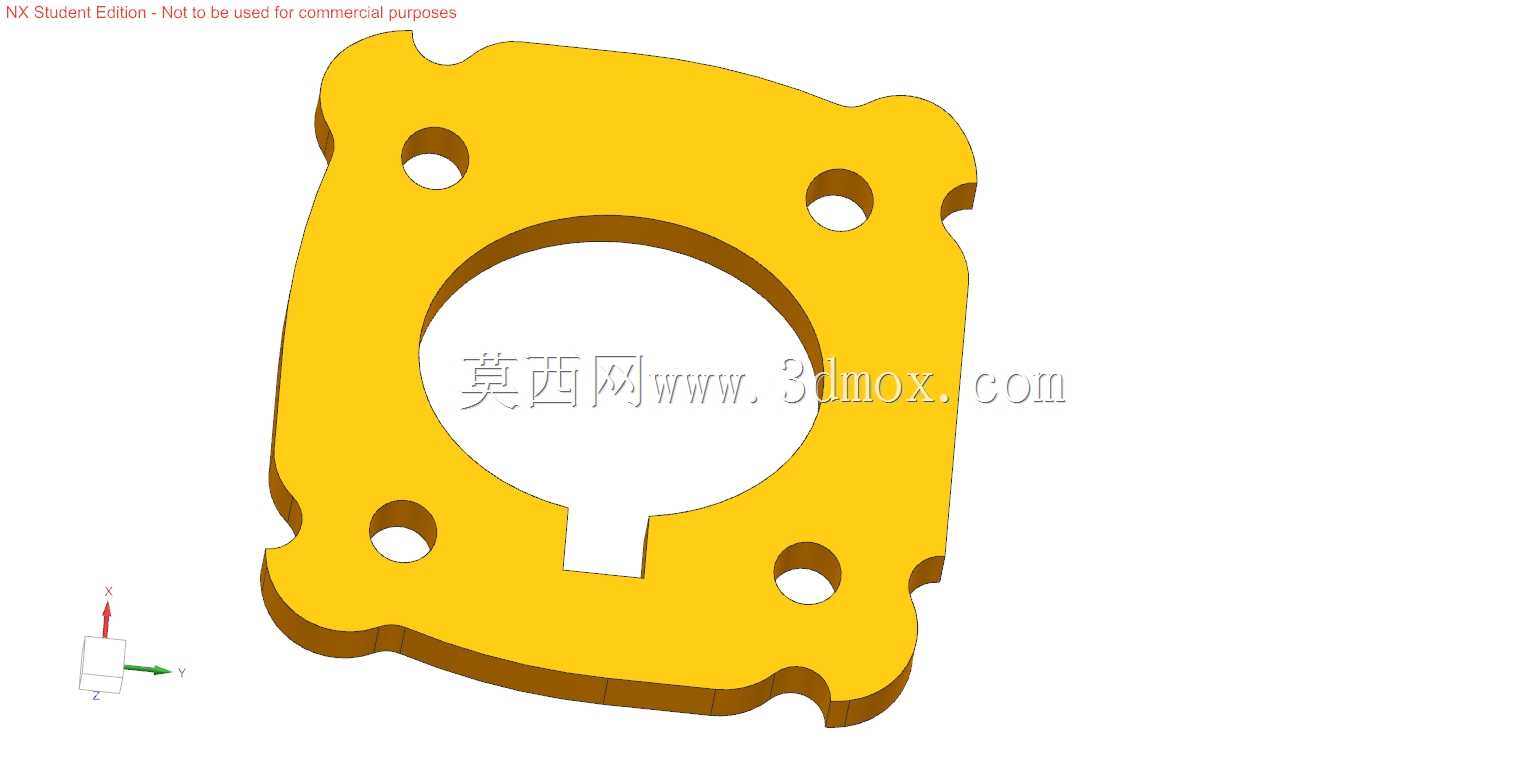

　　从结构形态看，零件整体为近似方形的薄板状安装座，中部设置较大的圆形通孔，用于容纳滑动螺母外圈或避让丝杠、螺母衬套。圆孔下方带有一处开口键槽式缺口，该结构并非随意切除，而是为螺母防转、定位卡入或装配方向识别提供约束。装配时，螺母可从板体一侧嵌入中心孔，缺口与螺母上的凸台、平边或防转结构配合，避免螺母在丝杠往复运动过程中随轴转动，同时减少额外紧定件带来的装配复杂度。

　　板体四角区域分布四个贯通安装孔，孔位围绕中心圆孔对称布置，用于通过螺栓将该插件固定到移动部件上。四孔布局能够形成较稳定的矩形支撑面，承受进给过程中的轴向拉压和轻微偏载。外轮廓没有采用简单直角方形，而是在多个角部设置圆弧过渡、局部凹口和阶梯形边线，这种异形轮廓主要服务于周边空间避让：一方面可以避开设备框架上的相邻筋板、螺钉头、传感器支架或导轨端部，另一方面也能在保证安装刚度的前提下减少板件材料占用。对于紧凑设备而言，安装板外缘并不是受力越大越好，而是要在螺栓孔周围保留足够承压面积，在非关键区域做轮廓收窄，以兼顾重量和干涉控制。

　　设计这类零件时，首先要确定的是中心孔与滑动螺母的配合关系。中心孔直径需要根据螺母外径、衬套压入方式或法兰定位尺寸确定；若螺母依靠台阶面轴向定位，则板厚与孔口倒角要保证螺母装入后不出现轴向窜动。若板件直接作为螺母支承面，孔边区域应避免开设过大缺口，以免降低圆环承载连续性。下方缺口的宽度和深度需要与螺母防转凸台匹配，间隙过小会造成装配困难，间隙过大则会在换向时产生冲击和异响。

　　四个安装孔的位置不能只按外观均匀排布，还要结合被连接件的螺纹孔、螺栓拆装空间以及载荷方向确定。丝杠传动的轴向力通常沿中心孔轴线方向传递，螺栓组应尽量远离中心，以提高抗倾覆能力；当移动部件存在侧向载荷时，还需校核孔边距和板厚，防止螺栓压紧区产生局部压陷。板体厚度属于安装边界中的关键尺寸，过薄会导致螺母支承面变形，使丝杠与螺母同轴度偏差增大；过厚则会增加运动端质量，并可能挤占丝杠有效行程。

　　从外形尺寸与安装边界角度看，该板的外包络尺寸应由相邻部件的可用空间决定。四角圆弧和侧边凹位需要在三维装配中同步检查，尤其要关注螺栓装入后头部、垫圈以及工具回转空间是否与板边冲突。中心孔轴线应与丝杠运动轴线保持同轴，安装面则需要与移动方向保持垂直；若板件加工后平面度不足，螺母会被强制偏装，最终表现为丝杠扭矩增大、衬套偏磨和定位重复精度下降。

　　在建模过程中，应先建立中心孔、防转缺口和四个安装孔的基准骨架，再绘制外轮廓。圆角不宜统一套用固定半径，而应根据相邻边的受力和加工方式区分：外轮廓圆角可降低应力集中并便于加工，孔口倒角则用于去毛刺和引导装配。对于需要批量加工的板件，可采用板材铣削或激光切割后再进行孔口倒角；若受力较大，也可选用合金钢或铝合金并进行相应表面处理。模型中保留的等厚板特征、贯通孔和局部缺口，能够直接反映零件的加工逻辑，也便于后续在工程图中标注孔位公差、中心孔配合要求和安装面平面度。

　　实际使用时，该插件通常随滑动螺母一起布置在丝杠中部或运动台下方，设备运行中承受频繁换向载荷。它的结构重点不在复杂曲面，而在孔系位置、中心定位、防转缺口和外轮廓避让之间的平衡。合理的板形设计可以让螺母安装更直接，使丝杠传动链路更短，也能降低装配现场配锉、扩孔和返工的概率。
