保罗式双筒望远镜外观结构数模

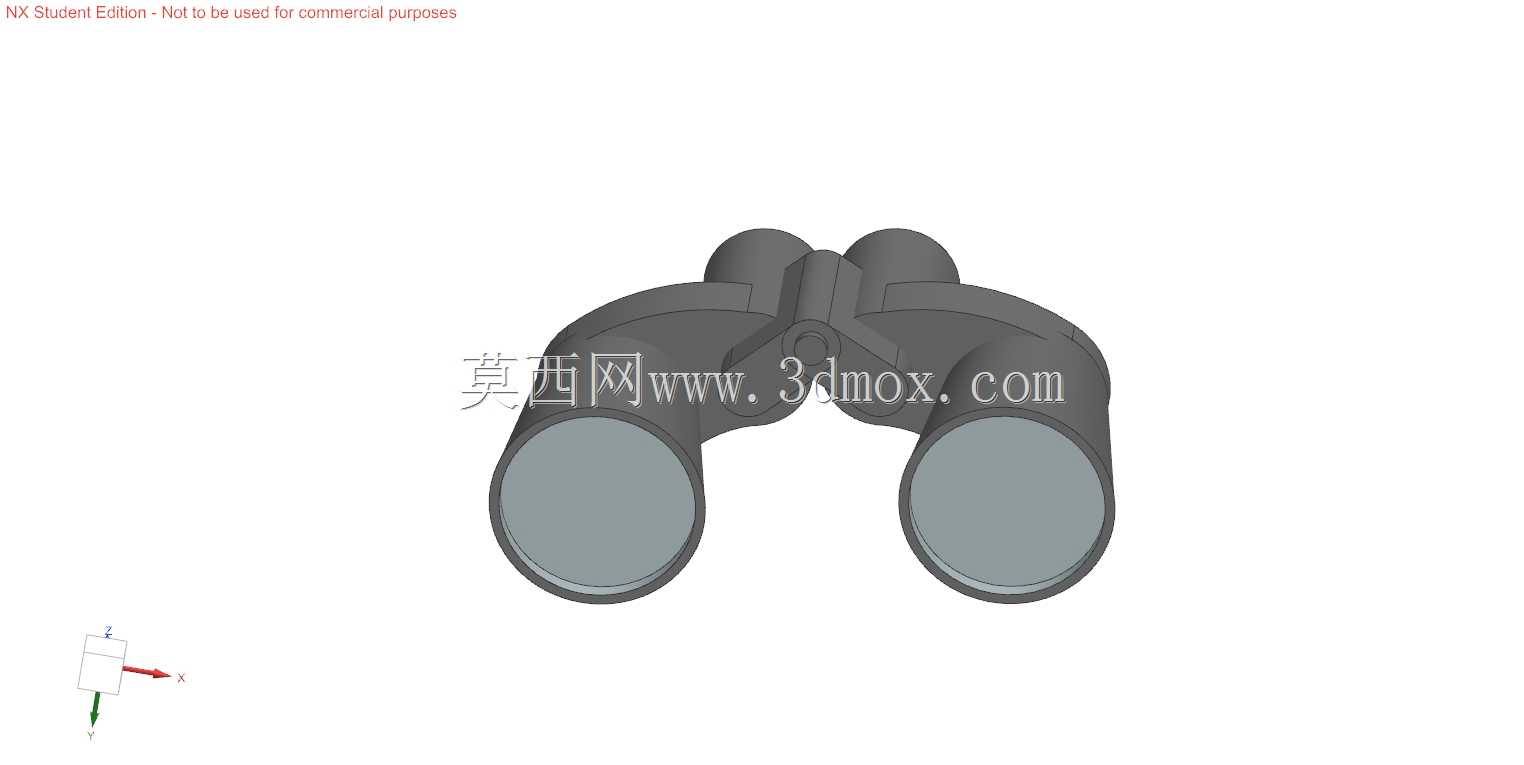

　　这套三维数模围绕手持双筒观测镜的整机外观与内部装配边界展开，镜身采用经典保罗棱镜布局，左右两组物镜筒呈平行下沉式布置，中部通过桥式壳体连接，顶部设置调焦手轮与目镜护罩区域。从结构工程视角看，该类产品并非单纯的外观件，而是光学元件、握持人机工程、密封防护和装配公差共同约束下的小型精密机械装置。模型中可见左右镜筒的对称关系、物镜端较大的通光口径、目镜端收拢的轮廓以及中部桥体的过渡曲面，这些特征直接决定棱镜腔空间、光路折转距离和整机握持重心。

　　在户外巡检、林业勘界、电力线路巡查、赛事观测和野外地形观察等场景中，双筒望远镜需要长时间手持使用，因此外形设计不能只追求造型流畅。桥体上方的调焦区域位于双手拇指与食指自然可达的位置，使用者在保持目镜贴眼姿态时即可完成焦距调节。物镜筒外侧的包覆曲面承担防滑和抗冲击作用，模型中较厚的筒壁轮廓为橡胶包覆层、内部隔圈和密封圈预留了层叠空间。目镜端向上收拢并形成护罩边界，可在眼点距离固定时减少侧向杂光进入，同时为眼罩升降或翻折结构提供安装位置。

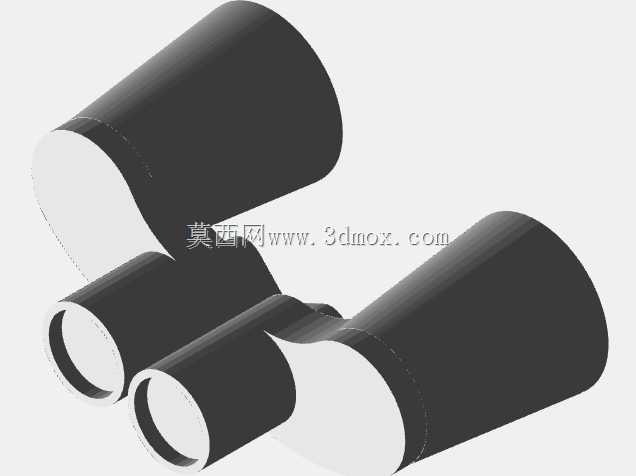

　　保罗式结构的优势在于物镜中心距大于目镜中心距，通过棱镜折转光路后可获得较强的立体观测感。数模中两个粗大的下置镜筒并非随意造型，而是为了容纳物镜组、棱镜室和遮光筒。桥式连接区内部需要布置调焦联动杆、视度调节机构或中心转轴相关结构，因此曲面过渡处既要保证外观连续，也要避免壁厚突变。实际建模时，左右镜筒通常以基准平面对称控制，再围绕光学轴线建立物镜、棱镜和目镜的同轴参考；棱镜室的位置不能被外壳造型侵占，否则会造成光路遮挡或装配干涉。

　　安装边界方面，物镜前端需保留压圈、镜片组、防尘镜片和外饰圈的轴向空间，筒体内径要与物镜隔圈外径形成间隙配合；目镜端则需考虑眼罩、目镜橡胶护圈和视度环的运动行程。中部调焦手轮突出于桥体顶面，模型轮廓显示其高度控制在握持时不易误触、又能被手指快速拨动的范围内。桥体底部与掌心接触的区域呈圆弧收窄，使整机重量落在虎口与掌根之间，降低长时间举持的疲劳感。若后续进入详细设计，还需在镜筒分模线、饰皮粘贴面、电池仓或干燥剂仓位置等区域补充拔模斜度与装配止口。

　　从结构拆分思路看，外壳可分为左镜筒、右镜筒、中桥盖、调焦轮、目镜罩和物镜装饰圈等部分。左右镜筒承担光学腔体定位，中桥盖负责遮蔽联动机构并形成连续外观，调焦轮通过齿形或摩擦轮结构带动镜组轴向移动。数模将大面曲面、筒段回转特征和顶部凸起特征清晰表达，适合用于外观评审、结构干涉检查、包覆件设计以及展示渲染。对于需要继续深化的工程师而言，该模型可作为镜身比例、人机握持尺度和棱镜腔布局的参考，再依据具体镜片参数补充光轴间距、出瞳直径、眼点距离和密封沟槽等细节。
