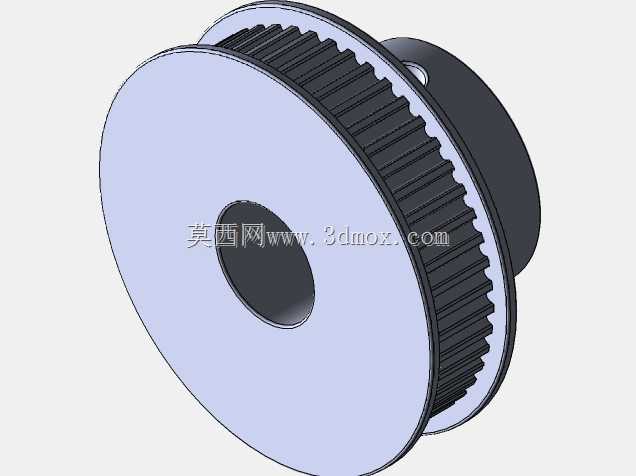

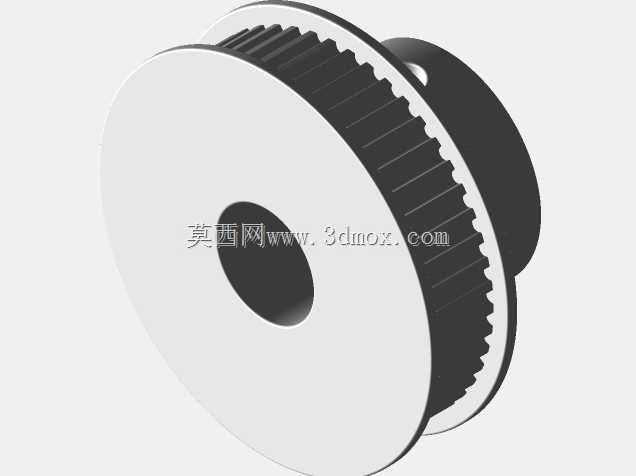

50齿10mm孔径GT2同步带轮结构

　　这款GT2同步带轮在桌面级3D打印机的XYZ轴传动结构中应用极为普遍，同时也常见于小型桌面机械手、轻型输送模组、CNC雕刻机的进给传动单元，属于小载荷精密同步传动场景的核心配套零件。GT2齿形本身是为低背隙精密传动开发的圆弧齿廓，相比传统梯形齿同步带，啮合过程中不存在齿侧间隙突变，传动过程中带与轮的冲击更小，运行噪音更低，在需要精准控制位移的小型设备里，能有效降低传动回程误差，保证运动轴的定位精度。

　　从结构设计来看，这款带轮采用单侧凸缘的挡边结构，挡边高度略高于带齿顶面，安装后可以对同步带形成轴向限位，避免设备高速往复运行过程中同步带出现跑偏、爬齿甚至脱带的问题，尤其在垂直安装的传动轴上，单侧挡边搭配另一侧的安装基准面，就能完全限制皮带的轴向窜动，不需要额外加装挡圈结构，简化了装配工序。带轮的内孔设计为10mm直孔，孔侧预留了紧定螺钉安装位，安装时可以直接将带轮套在对应直径的电机输出轴或者传动轴上，拧紧紧定螺钉即可完成周向与轴向固定，不需要额外加工键槽，对于小扭矩传动场景来说，这种固定方式装配效率高，拆卸调整方便，也能满足传动扭矩的需求。

　　齿部参数上，50齿的规格对应GT2带型2mm的节距，节圆直径计算下来约为31.83mm，这个齿数规格在传动比搭配上非常灵活，既可以搭配小齿数的电机端带轮实现减速传动，提升输出轴的扭矩，也可以同齿数搭配实现1:1的同步传动，保证两端运动的同步性。带轮的齿槽加工精度直接影响传动效果，建模过程中齿形轮廓严格按照GT2带轮的标准齿形参数绘制，齿槽深度、齿顶圆角、齿根过渡都做了对应处理，保证同步带的齿能完全嵌入齿槽，啮合时接触面积均匀，不会出现局部应力集中导致的带齿异常磨损。

　　安装边界方面，带轮的轮毂部分做了加厚处理，轮毂长度大于带轮主体的宽度，套在轴上时能保证足够的接触面积，避免紧定螺钉锁紧后带轮出现偏斜，保证带轮端面与轴的垂直度，防止运行过程中皮带出现偏磨。带轮的外径尺寸在节圆基础上加上齿顶高度，整体外径约33mm左右，设计安装空间时，需要保证带轮径向预留至少2mm的安全间隙，避免运行过程中与周边的结构件、线束发生刮碰；轴向方向上，带轮整体宽度适配标准6mm宽度的GT2同步带，挡边的外径比带轮齿顶圆大2mm左右，轴向安装时需要保证皮带中心与带轮齿宽中心对齐，偏差控制在1mm以内，才能保证皮带运行时不蹭到挡边，降低运行阻力和磨损。

　　在实际选型应用中，这款带轮适合传递扭矩不超过2N·m的传动场景，搭配6mm宽度的GT2同步带使用时，常规运行线速度不超过5m/s就能保证足够的传动寿命，日常维护只需要定期检查皮带张紧力，避免张紧力过大导致轴承受力异常，或者张紧力不足出现跳齿问题。建模过程中对带轮的各个安装尺寸都做了参数化处理，内孔直径、齿数、挡边尺寸都可以根据实际使用需求快速调整，适配不同的轴径和安装空间，对于做小型自动化设备、桌面级加工设备的结构设计人员来说，可以直接调用该模型完成装配验证，检查传动路径的干涉情况，提前确认安装空间是否满足要求，减少实物打样过程中的反复修改。
