12-24V带输出同步轮直流驱动电机

这款低压直流驱动部件，常被应用在小型自动化输送线、桌面级3D打印设备、智能仓储分拣模组、民用小型电动器具这类对供电安全、安装空间有明确限制的场景里，作为核心动力输出单元使用。从实际选型适配的角度看，12-24V的供电区间刚好覆盖绝大多数民用弱电设备、工业低压控制回路的供电标准，不需要额外增设高压配电模块，就能直接对接现有设备的控制电源，大幅降低配套电路的设计复杂度。

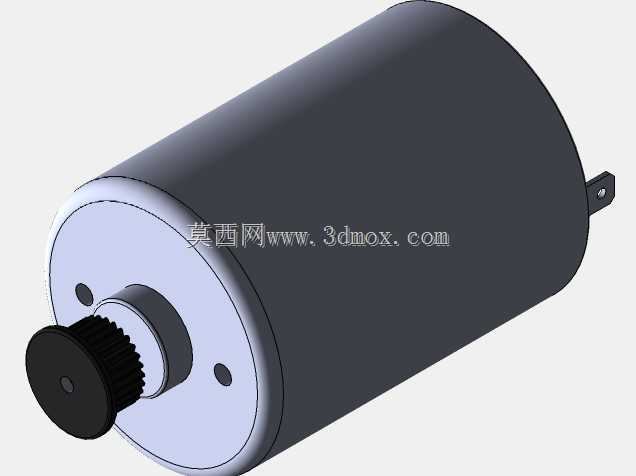

设计阶段优先考虑了紧凑安装的需求，主体采用圆柱式机壳结构，端面预留两个对称的安装定位孔，既可以通过端面法兰直接锁附在设备安装立板上，也能配合环形抱箍固定在型材机架上，适配不同设备的安装布局。输出轴端集成的同步带轮，是针对同步带传动场景做的适配设计，省去了用户二次加工轴头、额外装配传动轮的工序，带轮的齿形参数匹配常规MXL型同步带，传动过程中无滑差、传动比稳定，适合对转速传递精度有一定要求的传动链路。

机壳的外径尺寸控制在常规小型电机的通用安装边界内，轴向长度预留了接线端的避让空间，安装时不需要为尾部接线预留过多冗余位置，能有效压缩设备整体的结构体积。端盖与机壳采用止口配合定位，装配同轴度有充足保障，长时间运行下输出轴的径向跳动量可以控制在小型动力部件的允许范围内，不会因为装配偏差带来额外的振动损耗。

从功能特性上看，这类低压直流电机可以通过调整输入电压实现宽范围的转速调节，配合PWM调速模块就能实现平稳的转速变化，响应速度快，启动扭矩足以带动小型输送带、轻型进给机构这类常规负载。日常使用中不需要复杂的维护流程，封闭式的机壳结构可以阻挡常规工况下的粉尘、碎屑进入电机内部，适配车间、民用设备等多数常规使用环境。建模过程中完整还原了机壳、端盖、输出轴、同步带轮、尾部输出轴的所有结构细节，安装孔位、轴径、带轮齿形的尺寸都按照实物比例还原，结构工程师在做设备整体装配校核时，可以直接导入模型做干涉检查、安装空间模拟，不需要重新测绘基础外形，能有效缩短前期方案设计的周期。在做传动链路设计时，也可以直接依托这个模型匹配对应的同步带、张紧轮位置，提前规划传动路径，避免后期装配时出现结构干涉、安装空间不足的问题。
