Makeblock履带式拼装教育机器人结构设计

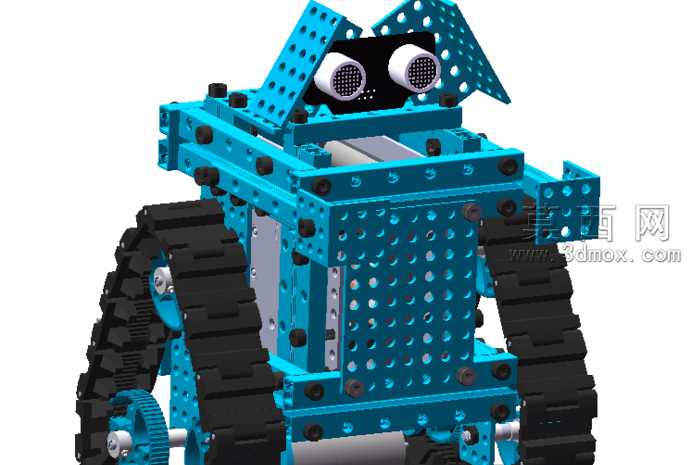

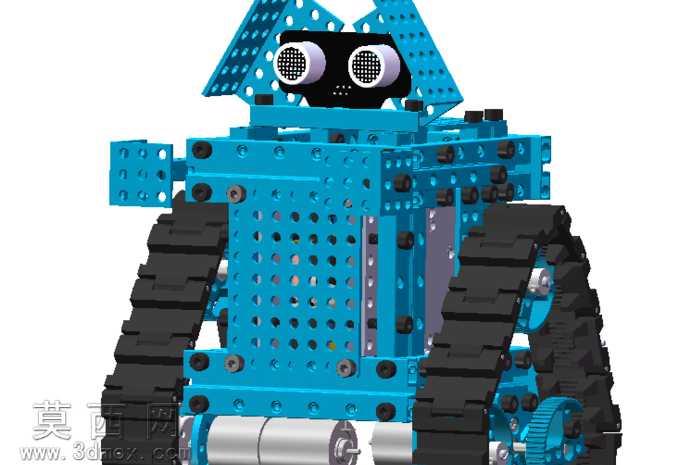

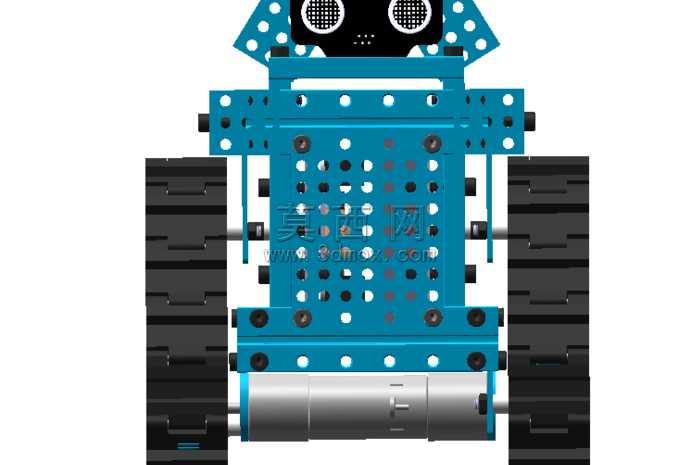

本作品为基于Makeblock开源硬件体系设计的履带式拼装教育机器人三维模型，整体建模过程严格遵循模块化拼装的设计逻辑，以标准孔位铝质搭建梁为核心结构基材，完整还原了创客类拼装机器人的全结构细节。建模阶段首先完成主体框架的参数化搭建，所有梁件的孔位间距、孔径参数均匹配Makeblock标准拼装规格，确保虚拟模型与实体零件的装配逻辑完全一致，框架部分采用多孔镂空设计，既为后续电子元件、传动部件预留充足安装位，也通过均匀的孔位排布实现结构轻量化，同时兼顾拼装过程的拓展灵活性。头部造型模块采用斜向拼接的带孔板材搭建出类似机器人耳部的造型结构，中间嵌入双超声波传感器模型，传感器的网面出声结构、圆柱外壳细节均通过曲面建模精细还原，头部与主体框架采用可活动铰接结构预留，支持实体改装时调整头部探测角度。行走系统采用履带式移动结构设计，建模时完整复现了履带的节段拼接结构、驱动齿轮的齿形参数、从动轮的装配位置以及承重托带轮的排布，履带部分采用柔性装配逻辑建模，可在三维软件中模拟履带转动的动态效果，驱动轮与主体框架的连接位置预留了电机安装腔，可匹配标准直流减速电机的安装尺寸。材质渲染阶段，主体结构件赋予蓝色阳极氧化铝材质，调整金属粗糙度参数还原铝型材拼装件的哑光金属质感，履带部分赋予黑色耐磨橡胶材质，添加细微的颗粒纹理模拟实体履带的防滑表面质感，紧固件螺丝赋予镀镍黑色金属材质，传感器网面赋予黑色细密网格材质，不同材质的区分清晰呈现各部件的功能属性。整体设计思路围绕教育拼装的核心需求展开，所有部件均采用标准化拼装接口，无特殊定制异形件，既可以作为创客教育的结构参考案例，也可用于拼装教学的演示素材，模型完整保留了各部件的装配约束关系，可直接用于生成装配爆炸图、拼装步骤指引图，也可导入仿真软件验证结构强度与行走传动逻辑。
