重载平板安装式定向脚轮结构设计

　　这款定向脚轮的结构设计，核心面向工业场景下的重载移动承载需求，常见于车间周转料架、重型设备移动底座、仓储物流台车这类需要固定行进方向的移动单元上，区别于万向脚轮的转向功能，定向结构能保证设备长距离直行时的轨迹稳定性，避免行进过程中出现轮体偏摆、蛇形走位的问题，尤其适合在铺设环氧地坪、硬化水泥地面的室内厂区环境使用。

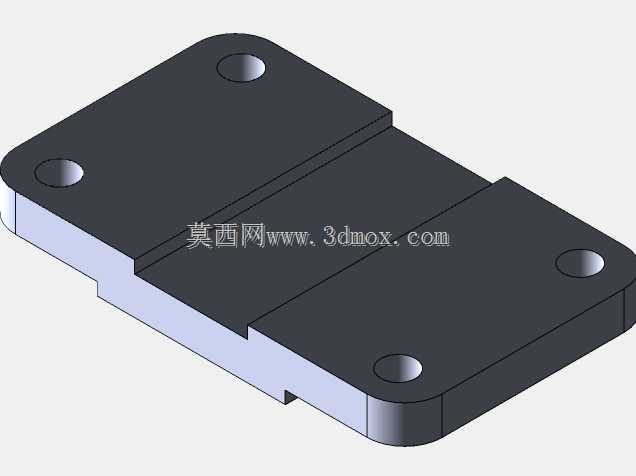

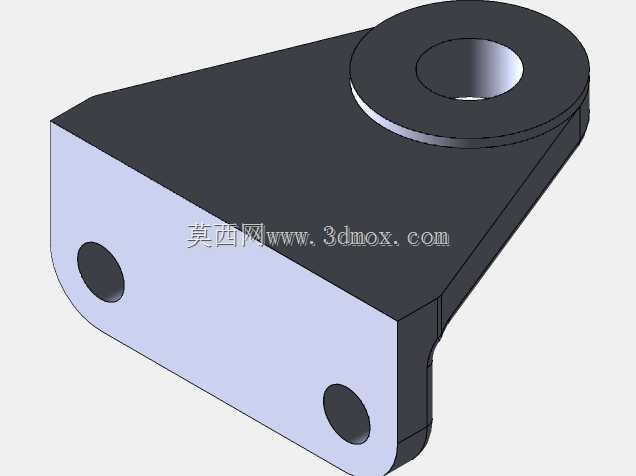

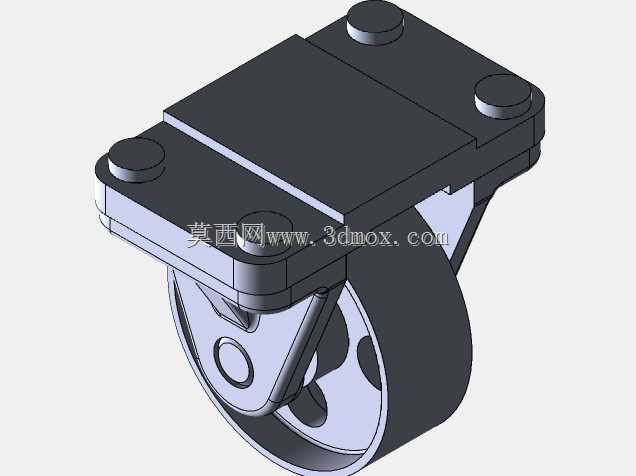

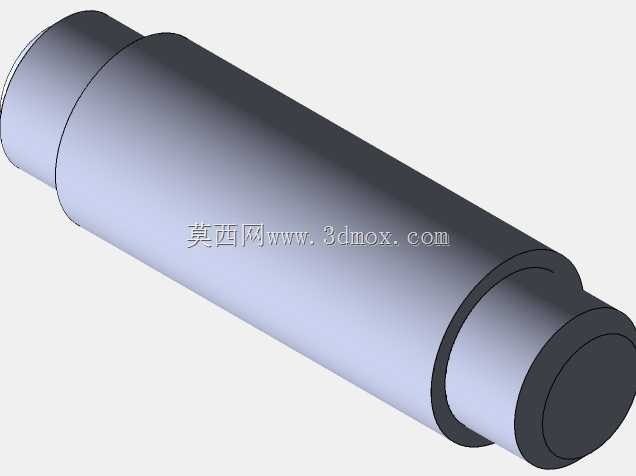

　　从结构组成来看，整个脚轮分为顶部安装基板、轮架支撑结构、轮体三个核心部分，顶部安装基板采用平板式安装设计，基板上预留四个沉头安装孔，安装时可直接通过螺栓与设备底座的安装面锁附固定，沉孔设计能保证螺栓头部完全沉入基板平面，不会出现凸起干涉设备底座贴合的问题，安装面整体做了铣平处理，保证与设备底座接触时的贴合度，避免长期承载后出现应力集中导致基板变形。轮架部分采用一体式折弯焊接结构，两侧支撑板对称分布，直接承接顶部基板传递下来的垂直载荷，支撑板与轮体连接的位置做了加厚处理，轮轴穿过两侧支撑板与轮体内的轴承内圈配合，轮体转动时的径向载荷直接通过轮轴传递到两侧支撑板，再分散到整个顶部安装基板上，这种对称支撑结构能避免单侧受力导致的轮轴弯曲变形，在额定载荷下长期使用也不会出现轮体卡滞、转动不畅的问题。

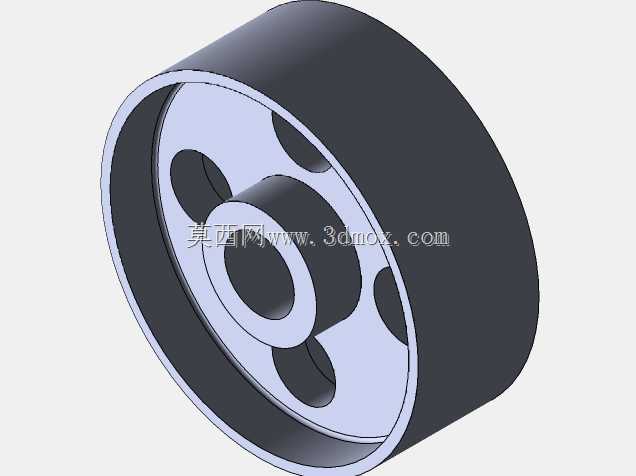

　　轮体本身采用宽面设计，接触地面的轮面做了微弧处理，既能保证与地面的接触面积足够分散压强，避免在软质地面上留下过深的压痕，也能减少轮体转动时的滚动阻力，轮体内部集成了滚动轴承结构，相比普通的轴套式转动结构，滚动轴承的转动摩擦系数更低，启动和行进时需要的推力更小，同时轴承的密封结构能阻挡车间内的粉尘、碎屑进入轴承滚道，延长轮体的使用寿命，减少日常维护的频次。

　　设计过程中首先考虑的是安装边界的适配性，顶部安装基板的孔位间距参考了行业内通用的重载脚轮安装尺寸标准，能直接替换同规格的现有脚轮产品，不需要对设备底座进行二次打孔改造，降低替换成本；轮架的垂直高度经过匹配计算，保证安装后设备底部离地面的间隙处于合理范围，既不会因为间隙过小导致地面凸起剐蹭设备底部，也不会因为整体高度过高导致设备重心上移，影响移动时的稳定性。轮体的直径选择兼顾了越障能力和安装高度限制，直径过小的轮体在经过地面接缝、细小杂物时容易出现卡滞，直径过大则会抬升整体安装高度，这款轮体的直径尺寸刚好适配多数中型重载移动设备的使用需求，能轻松越过车间地面常见的5mm以内的接缝、电缆线槽凸起等障碍。

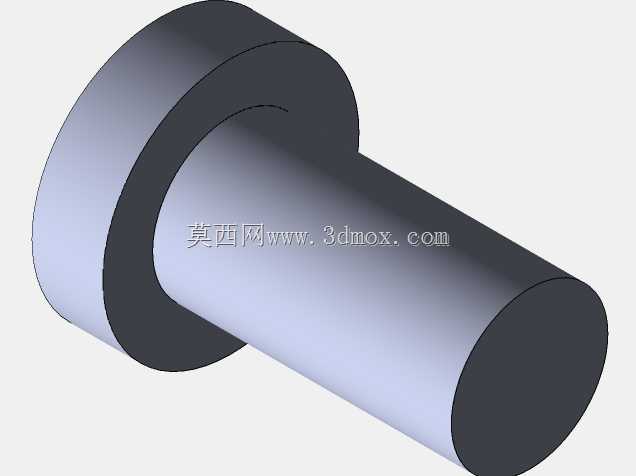

　　在受力结构的设计上，轮架与顶部基板的连接位置做了三角加强筋结构，从基板底部延伸到轮架支撑板的侧面，当设备启动或停止时产生的水平冲击力，会通过加强筋分散到整个基板平面，避免连接位置因为长期受冲击出现焊缝开裂的问题；轮轴与支撑板的连接采用过盈配合加防转销的结构，避免轮轴在长期转动过程中出现松脱、跟转的问题，保证轮体始终围绕固定轴线转动。

　　实际使用场景中，这类定向脚轮通常会和同规格的万向脚轮搭配使用，一般在设备的行进方向后侧安装两个定向脚轮，前侧安装两个带刹车的万向脚轮，直行时定向轮起到导向作用，需要转向时通过前侧万向轮调整方向，需要停靠固定时踩下万向轮的刹车即可锁定位置，这种搭配方式广泛应用在工业生产的物料周转、设备移位环节，相比固定式支撑脚，带脚轮的设备能灵活调整工位位置，不需要额外借助叉车、吊装设备就能完成短距离移位，大幅提升车间内的布局调整效率。

　　细节设计上，轮体的边缘做了圆角过渡，避免轮体转动时剐蹭到周边的管线、设备外壳，轮架的所有外露棱边都做了倒角处理，没有尖锐的毛刺凸起，安装和维护时不会划伤操作人员；整个金属结构件表面做了发黑防锈处理，能适应车间内偶尔有油污、潮湿的使用环境，不会轻易出现锈蚀掉漆的问题，长期使用也能保持结构强度的稳定性。
