墙面螺丝固定用短纤维塑胶管三维结构

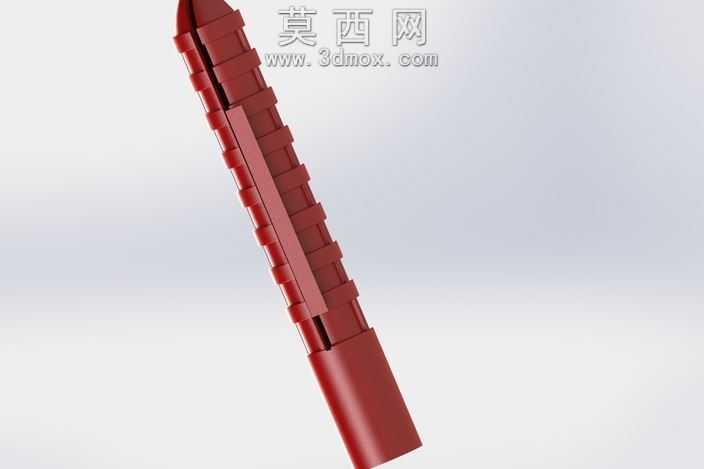

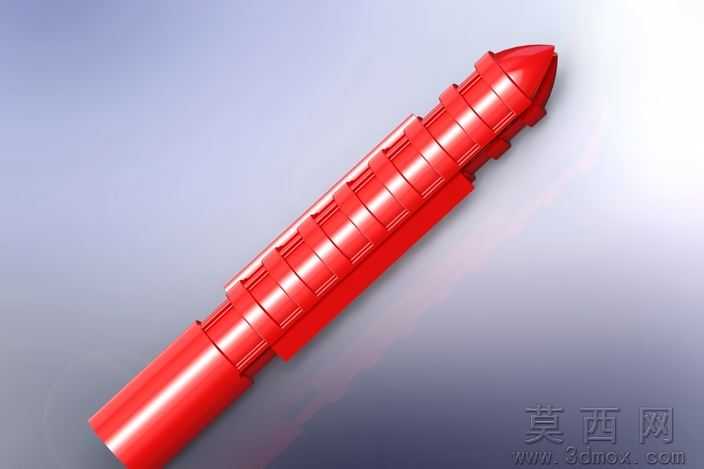

本作品为墙面螺丝固定用短纤维增强塑胶膨胀管的三维参数化模型，建模阶段采用SolidWorks软件完成全流程特征构建，首先以旋转凸台特征生成管体的基础回转轮廓，精准匹配膨胀管的锥度导向端头、等径主体段以及尾部承插接口的尺寸比例，其中导向端头做了圆弧过渡处理，避免安装时刮伤钻孔内壁，主体段沿轴向等距排布多组环形膨胀开槽与加强筋结构，通过线性阵列特征完成开槽与筋位的批量排布，保证每一组结构的间距、深度完全一致，提升模型的参数可编辑性。建模过程中对膨胀管的膨胀受力结构做了细节还原，主体段的分段式卡扣结构采用拉伸切除加圆角特征完成，确保塑胶管拧入螺丝时能够沿开槽均匀胀开，贴合钻孔内壁形成足够的握持力，尾部的限位凸台做了加厚处理，避免安装时管体整体陷入钻孔内部。材质渲染阶段，为模型赋予了添加短纤维增强的改性聚丙烯材质，调整材质的漫反射颜色为鲜亮正红色，添加轻微的塑料表面光泽度与细微的纤维纹理质感，还原真实产品的哑光带细微反光的表面效果，场景搭建时采用渐变浅灰背景，添加柔和的环境光与定向补光，突出管体的分段结构轮廓与表面细节，避免出现过曝或阴影过重的问题。设计思路围绕家装场景中墙面紧固件的实际使用需求展开，整体结构做了优化：导向端的锥度设计适配不同直径的冲击钻钻孔，降低安装时的推入阻力，主体的多段膨胀槽设计适配不同长度的自攻螺丝，无论是石膏墙、红砖墙面还是轻质混凝土墙面都能提供均匀的胀紧力，表面的环形加强筋既可以提升管体自身的结构强度，避免拧入螺丝时管体开裂，又能增加管体与钻孔内壁的摩擦力，提升长期使用的防松脱性能。模型所有特征均保留完整参数，可根据实际使用的螺丝规格、墙面材质调整管体的直径、长度、开槽深度与筋位厚度，适配不同的安装承重需求，整体结构无冗余特征，建模逻辑清晰，可直接用于工程出图、3D打印样件验证以及产品结构优化参考。
