可移动倾斜式多联太阳能发电支撑装置

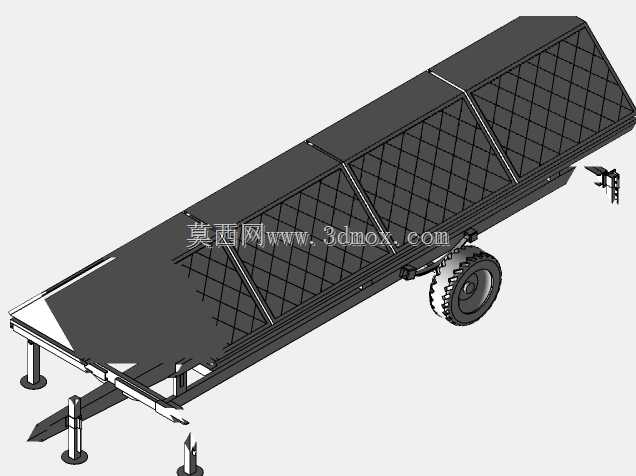

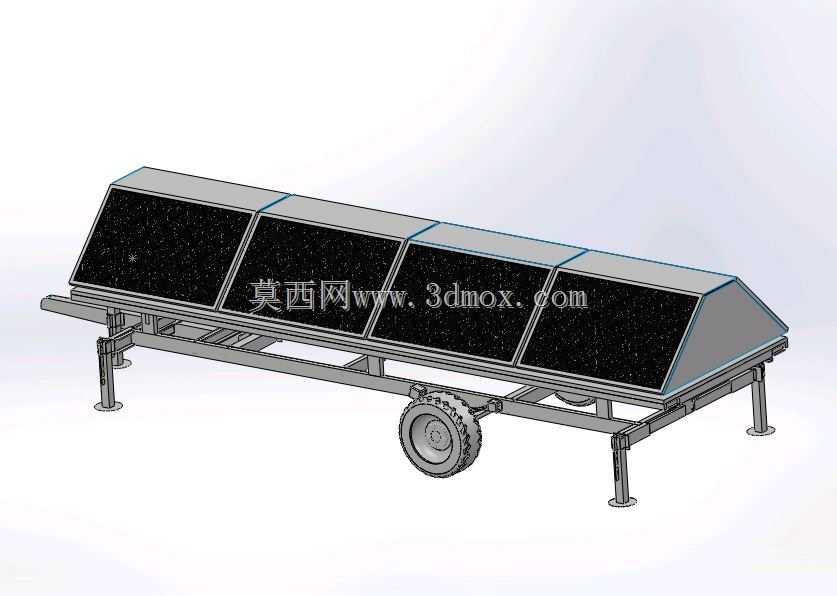

　　这套可移动光伏支撑结构，主要面向无固定电网覆盖的野外作业场景设计，比如偏远矿区的临时勘探点位、户外工程施工的临时驻点、农牧区散点作业的供电需求，还有应急救灾现场的临时供电补给，都能通过这套装置快速完成光伏组件的布设，不需要提前做混凝土基础浇筑，大幅缩短现场部署的准备周期。整套装置的承载框架采用矩形型钢焊接成型，主框架沿长度方向设置了四道光伏组件安装位，每块组件的压接点位都预留了标准安装孔位，适配常规尺寸的晶硅光伏组件，组件安装面与水平面保持固定倾斜角度，这个角度是结合国内大部分地区的年平均太阳高度角核算的，能够保证不同季节都有较高的受光效率，不需要额外做角度调节结构，减少了现场调试的工作量。

　　装置的移动功能依靠中部设置的充气橡胶轮实现，轮组通过转动轴与主框架连接，在短距离转场时，只需要将装置一端的支撑支腿收起，依靠牵引就可以完成点位转移，不需要额外调用吊装设备，转场效率相比固定支架提升明显。四个角位设置的可调节支撑支腿，采用螺纹伸缩结构，支腿底部设置了圆形支撑脚垫，在布设点位不平整的情况下，可以通过旋转支腿调整伸出长度，保证整个框架的水平度，避免组件安装后出现受力不均导致的隐裂问题，支腿的调节行程覆盖了常规野外场地的高差范围，大部分非硬化地面都可以直接调平使用。框架的侧边设置了线缆走线的预留槽位，光伏组件的输出线缆可以沿着框架内侧的走线槽汇总到接线端位置，避免线缆外露被剐蹭或者阳光直射老化，

　　走线槽的转弯位置都做了圆角处理，不会划伤线缆绝缘层。在结构强度设计上，主框架的型钢壁厚经过载荷核算，能够承受常规地区的风雪载荷，组件安装位的压块采用通用型结构，不需要定制特殊配件，后期维护更换组件时可以直接采购标准件替换。整套装置的安装边界控制比较紧凑，展开后整体宽度控制在常规运输车辆的货箱宽度范围内，长距离转运时可以直接将支腿完全收起，整体抬装到货运车辆上，不需要拆解组件，到现场后落地调平就可以接线使用。轮组的承载能力匹配整套装置满装组件后的总重量，在硬质土路或者碎石路面移动时不会出现结构变形，支腿的支撑脚垫面积经过加大处理，在软土地面布设时不会出现下陷问题，如果是特别松软的沙土地面，也可以在脚垫下方垫入硬质垫板进一步提升稳定性。

　　框架的焊接位置都做了去应力处理，避免长期户外使用出现焊接位置开裂，整体表面做了防锈喷涂处理，能够适应户外高湿度、多扬尘的使用环境，不需要频繁做表面防腐维护。组件安装面的相邻组件之间预留了合理的散热间隙，避免组件工作时热量堆积影响发电效率，间隙尺寸也兼顾了雨水排放需求，降雨时雨水可以顺着间隙流下，不会在框架表面积水造成组件浸泡。
