汽车转向悬架教学演示台架结构

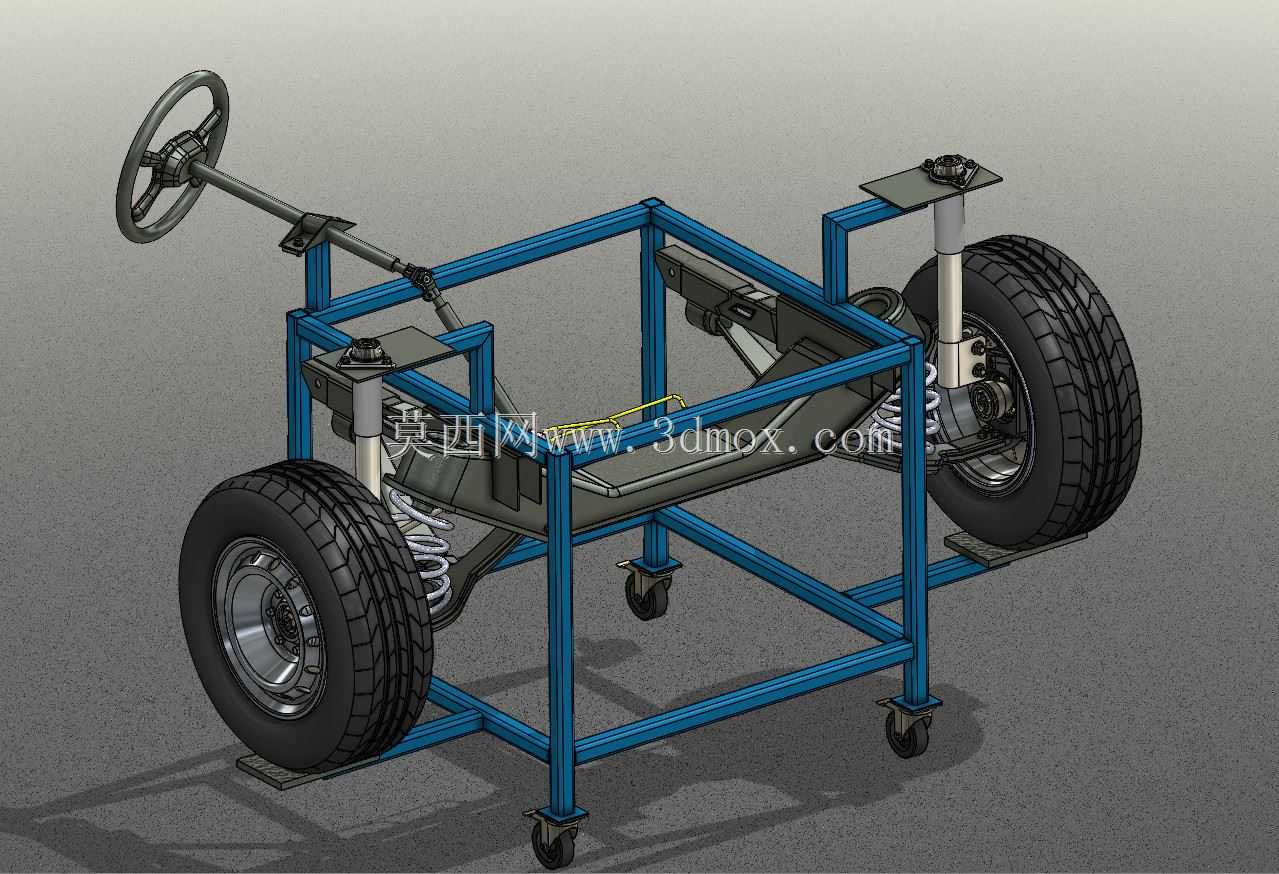

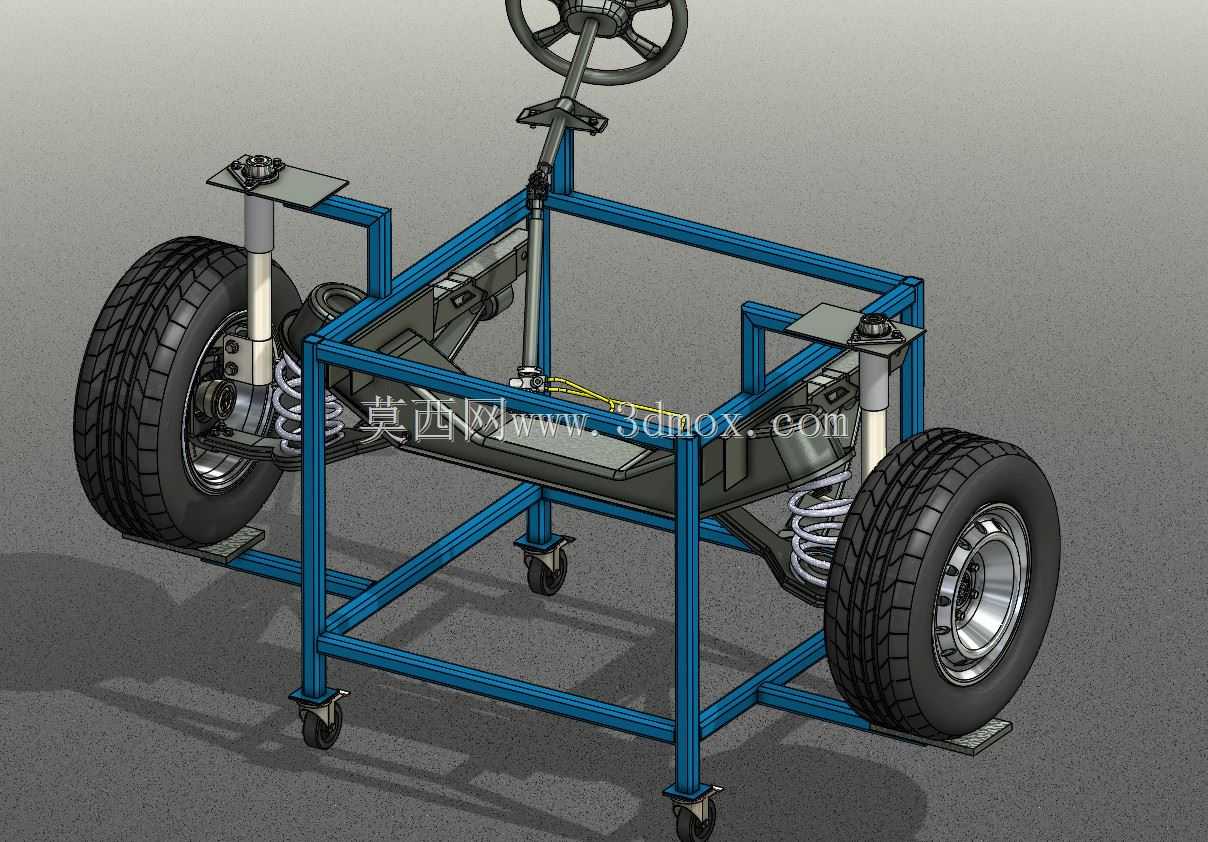

　　这套结构主要面向汽车底盘系统的教学演示、结构验证场景，也可作为小型非道路车辆底盘开发的原理验证载体，把实车底盘的转向、悬架功能模块独立出来，搭载在方管焊接的移动台架上，方便观察内部传动与连接关系。台架主体采用标准矩形钢管焊接成框架结构，底部安装四个万向脚轮，方便在实训场地内移动换位，框架的长宽尺寸控制在1.2米乘0.8米范围内，高度约1米，刚好适配常规实训操作台的摆放高度，不会占用过多实训空间，同时所有外露部件都处于站立状态下的可视范围内，不需要俯身或者抬高视角就能观察到全部连接结构。转向部分保留了实车的转向盘、转向传动轴、转向节连接结构，转向盘的安装角度参考了乘用车的驾驶位倾角，转向传动轴采用十字万向节连接，

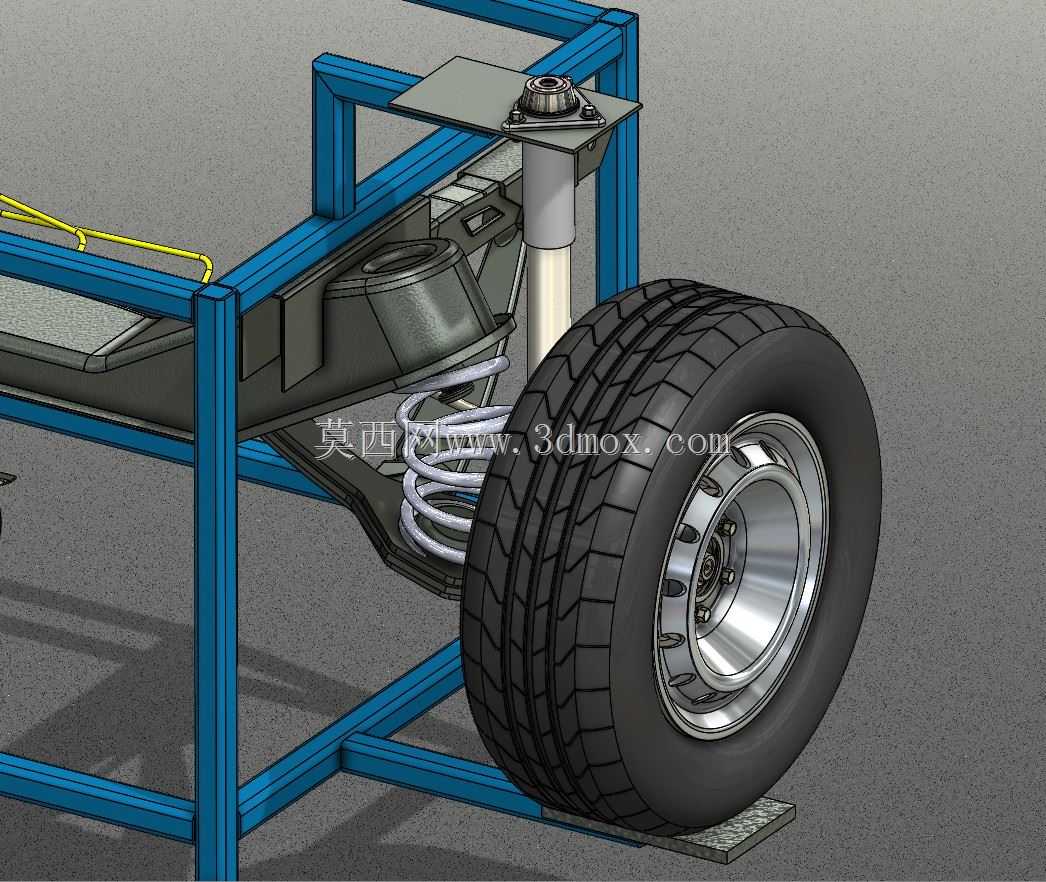

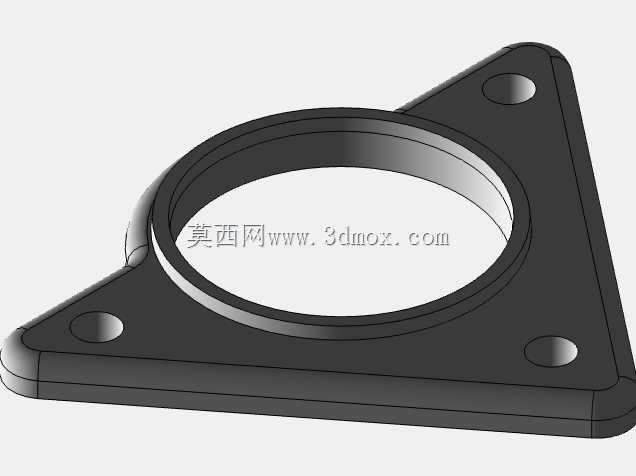

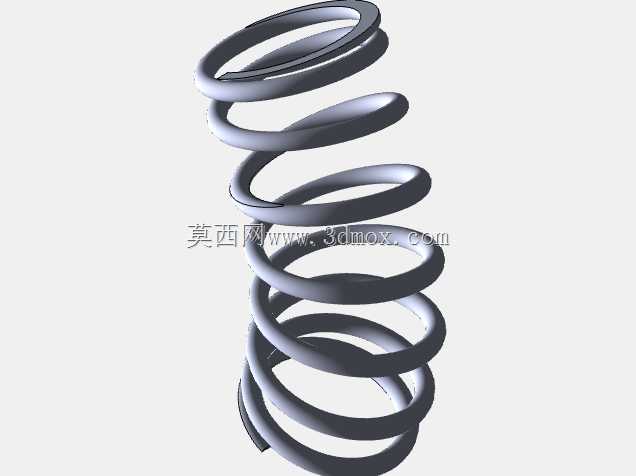

　　保证转动过程中没有卡滞，转向传动比和常规家用乘用车保持一致，转动转向盘时可以直观看到两侧车轮的偏转动作，能清晰展示阿克曼转角的实现逻辑，两侧转向节的连接点位置经过校核，转向过程中不会和悬架部件、框架结构发生运动干涉。悬架部分采用了不等长双横臂搭配螺旋弹簧、筒式减震器的结构，弹簧刚度和减震器阻尼参数参考了小型电动乘用车的底盘设定，车轮上下跳动行程控制在120毫米范围内，压缩和回弹极限位置都预留了足够的安全间隙，不会出现轮胎剐蹭车架或者弹簧脱出的问题，减震器上端通过减震器顶胶固定在框架的上部横梁上，下端和转向节支架连接，连接点的位置经过运动学仿真校核，车轮跳动过程中前束、外倾角的变化范围符合常规乘用车的底盘调校参数范围。

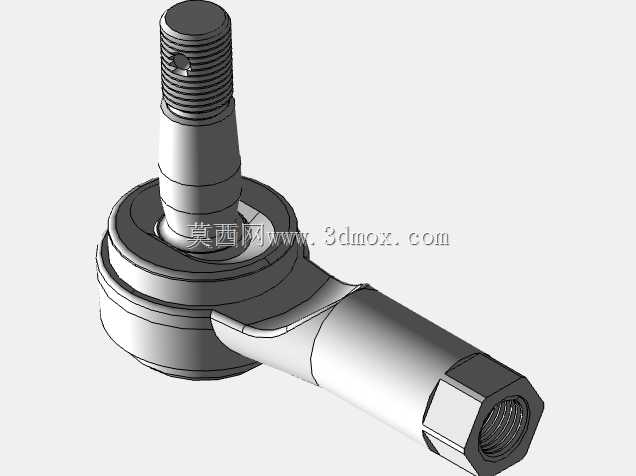

　　两侧的车轮采用了和实车一致的橡胶轮胎搭配金属轮辋结构，轮胎接地位置刚好和台架底部的支撑脚处于同一水平面，当台架放置在平整地面上时，轮胎可以承受一定的垂直载荷，模拟实车的承重状态，此时按压框架上部可以直观看到悬架的压缩、回弹动作，能清晰展示减震器的阻尼效果和弹簧的支撑作用。整个台架的结构设计优先考虑了可视性，所有的连接螺栓、传动部件、弹性元件都没有额外的覆盖件遮挡，转向横拉杆的长度调节结构、减震器的安装固定点、弹簧的预压调节位置都完全外露，方便学习者理解每个部件的功能和连接关系。框架的焊接位置都做了打磨处理，所有棱角位置都做了圆角过渡，避免实训过程中出现磕碰划伤的问题，上部预留的安装平面可以后续加装转向助力模块、制动模块，

　　拓展成完整的底盘系统演示台架。在实际使用过程中，这套结构可以帮助初学者快速理解转向与悬架系统的协同工作逻辑，比如转向时车轮的偏转轨迹、颠簸路面下车轮跳动时转向参数的变化、减震器对振动的衰减作用，都可以通过直接操作台架获得直观认知，也可以作为三维建模练习的参考案例，帮助建模者理解底盘系统的硬点布置逻辑、运动部件的间隙校核方法、焊接框架的结构设计要点，每个部件的安装边界都清晰明确，装配关系完全符合实车的装配工艺要求，没有出现干涉或者无法装配的结构问题。
