RC522射频识别读卡模块结构设计

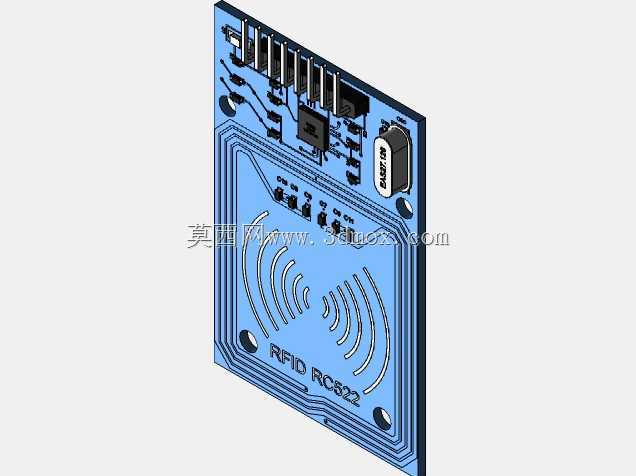

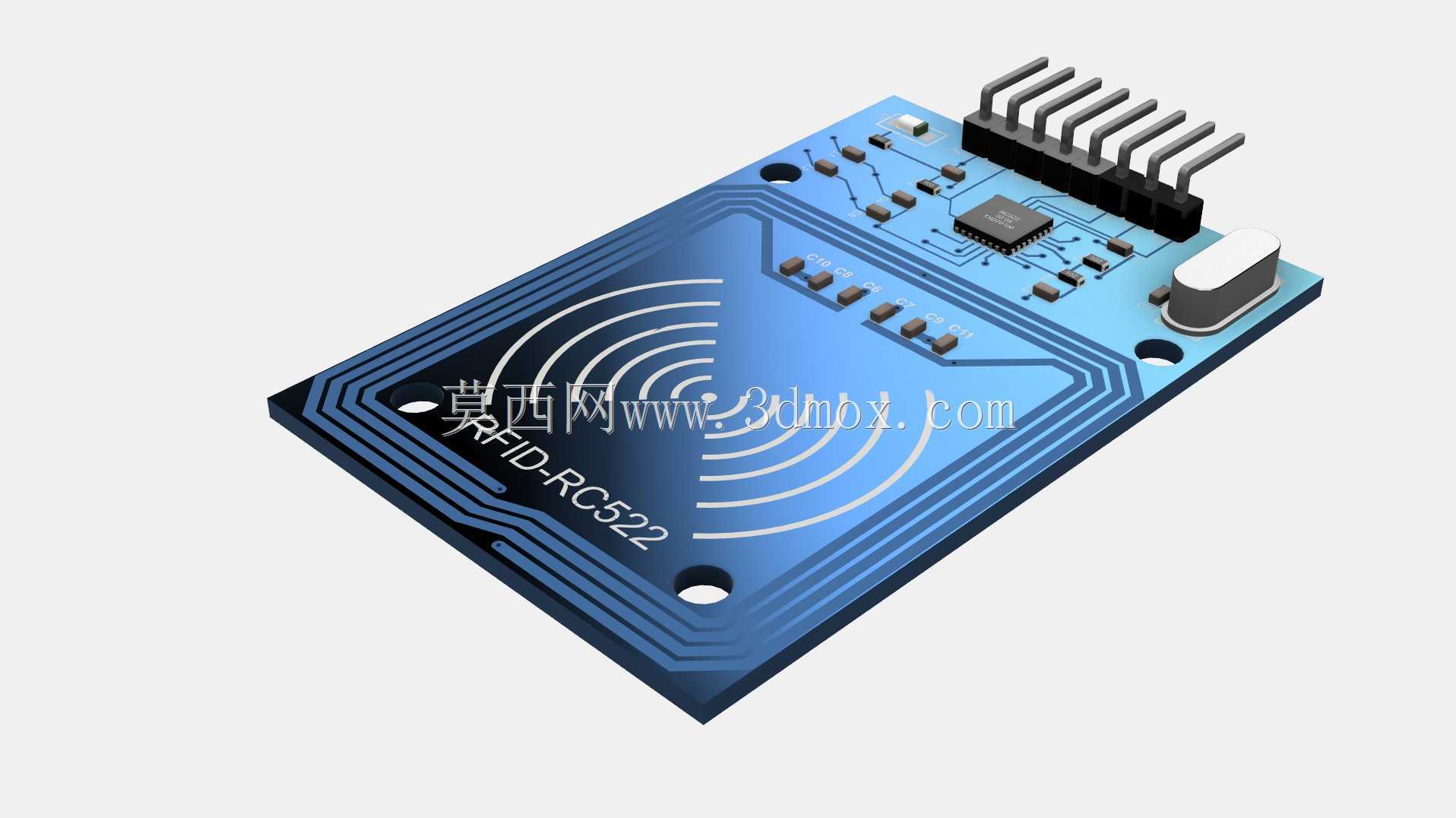

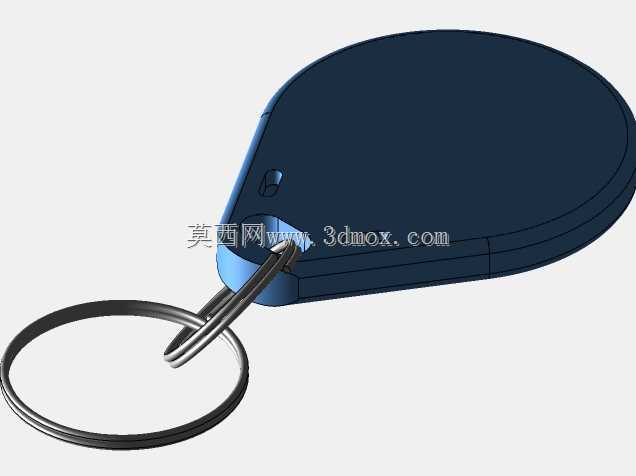

　　在嵌入式智能识别类项目的硬件选型与结构适配环节，RC522射频读卡模块是短距离非接触识别场景中应用极广的核心部件，本次建模完整还原了模块的实体结构细节，可直接用于智能门禁、工位考勤、仓储货位识别、自助终端身份核验等场景的整机结构装配校验。从实际工程使用角度看，这类射频模块的结构设计首先要匹配射频信号的辐射特性，板载的环形印刷天线区域不能被金属结构件遮挡，建模时完整保留了天线区域的净空边界，在做整机结构布局时，可直接参考模型划定模块周边的金属避让范围，避免金属屏蔽导致读卡距离衰减、识别成功率下降的问题。模块本体采用标准双层PCB板结构，板厚按照常规消费级电子模块的1.6mm厚度还原，板上的元器件布局完全匹配实物：

　　一侧排布8Pin直插排针作为通讯与供电接口，排针间距为标准2.54mm，适配常规面包板、杜邦线以及定制化接插件的焊接需求，建模时排针的伸出长度、焊盘位置都做了精准还原，结构设计时可直接匹配接插件的安装空间，避免出现排针与外壳结构干涉、接插件插装不到位的问题。板上的核心读卡芯片、谐振电容、晶振、电源指示灯等元器件都按照实际尺寸做了等比例建模，元器件的高度差都做了准确还原，在设计模块的固定外壳或者安装槽时，可直接参考模型上各元器件的最高高度预留内部空间，不需要额外做实物打样测量就能确定外壳的内腔深度，减少结构迭代次数。模块的安装固定通过板上两个对角布置的3.2mm直径安装孔实现，孔位中心距按照实物尺寸还原，

　　适配M3规格的铜柱或者螺丝固定，建模时明确标注了安装孔的中心位置与板边的距离，在做整机安装板的孔位布局时，可直接提取孔位坐标做对应设计，保证安装时孔位完全对齐，不会出现安装错位导致的板件受力变形。从功能适配的角度看，这个模块的工作频段为13.56MHz，支持Mifare系列卡片的读写，结构设计时除了要保证天线区域的净空，还要注意模块与主控板之间的走线空间，模型上排针的引脚定义位置与实物一致，在做内部走线布局时，可提前模拟杜邦线或者排线的弯折半径，避免走线挤压模块上的贴片元器件，造成元器件虚焊或者脱落。在实际项目应用中，这类模块经常被嵌入到塑料外壳内部，建模时还原了模块整体的外轮廓尺寸，

　　长宽方向的公差按照PCB板的常规加工公差做了预留，设计外壳安装槽时，可按照模型轮廓单边预留0.2mm的装配间隙，既保证模块可以顺利装入，又不会出现模块在槽内晃动移位的问题。另外板上的蜂鸣器（部分版本为无源蜂鸣器用于读卡提示）的位置也做了准确还原，在做外壳出声孔设计时，可直接对应蜂鸣器的位置开孔，保证提示音的传出效果，不需要反复调整开孔位置。很多结构工程师在做电子类项目的结构设计时，容易忽略射频模块的天线净空要求，直接把模块贴在金属支架或者金属外壳内壁安装，最终导致读卡距离从标称的5cm缩短到1cm以内甚至完全无法读卡，这个模型完整呈现了天线区域的范围，在做装配校验时可以直接通过模型检查天线区域前方是否有金属结构遮挡，提前规避这类设计问题。同时模型上的排针位置、元器件高度、安装孔位都和实物完全一致，在做整机的BOM统计、安装空间校核、装配流程模拟时都可以直接使用，不需要额外测量实物尺寸，大幅缩短结构设计的周期。在一些需要多模块并排安装的场景，比如多通道门禁读头、智能货架的层板识别节点，还可以参考这个模型的外轮廓尺寸，确定多个模块之间的最小安装间距，避免相邻模块的天线信号互相干扰，保证每个模块的读卡性能稳定。
