Nema23规格57型两相步进电机结构

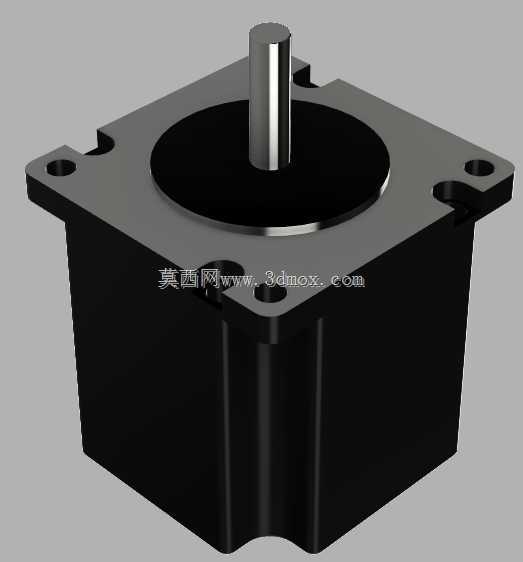

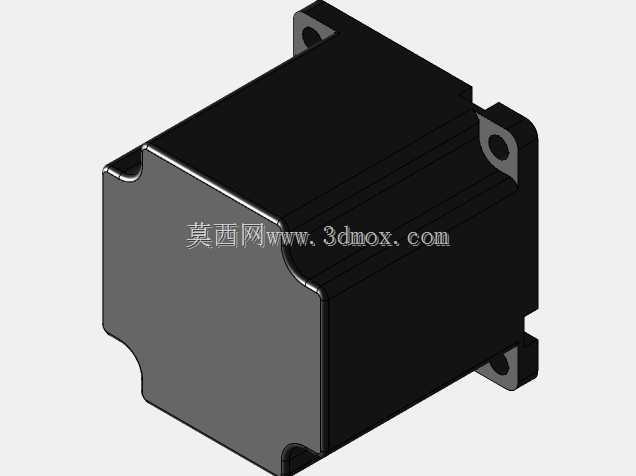

　　做非标自动化设备选型的时候，57规格也就是Nema23的步进电机几乎是绕不开的执行元件，从桌面级小型数控雕刻机的XYZ轴传动，到皮带输送线的间歇驱动，再到3D打印机的挤出机构、小型点胶机的位移平台，甚至是自动拧螺丝机的进给单元，都能见到这个规格电机的身影。这次建模的这款PHB57S56-425型号步进电机，首先要明确的是它的安装边界，安装法兰是标准Nema23的57mm见方结构，四个安装孔的中心距是47mm，安装孔为M5螺纹通孔，适配常规的57电机安装座、联轴器连接端，输出轴是直径8mm的D型轴，轴伸长度24mm，这个尺寸是行业通用规格，不用额外做定制转接件就能匹配绝大多数同步轮、联轴器、丝杠连接座，能大幅缩短设备的装配调试周期。

　　从实际使用场景来说，这款电机机身长度56mm，属于57系列里的中等扭矩规格，静扭矩能到1.1N·m，足够驱动10kg以内的直线滑台做中低速往复运动，也能带动小型分度盘做精准的角度定位，相比42系列步进，它的扭矩余量更足，不容易出现高速丢步的问题，相比更长机身的57电机，它的轴向安装尺寸更紧凑，不会在设备内部占用过多的安装空间，很适合用在对安装空间有严格限制的桌面级自动化设备上。建模的时候首先还原的是电机的外部安装特征，前端盖的止口尺寸是38mm直径，深度2mm，这个止口是用来和安装板做定位配合的，很多新手建模的时候容易漏掉这个止口结构，导致实际装配的时候电机和安装板之间出现同轴度偏差，运行的时候会出现轴系跳动、联轴器异响的问题。后端盖的出线位置是在侧面，出线口的直径是10mm，建模的时候预留了航插或者线缆护套的安装空间，方便后续做布线结构的适配。

　　从设计思路上来说，这类标准化步进电机的建模核心不是还原内部的定子转子绕组结构，而是把所有和外部装配相关的特征做精准还原，包括安装孔的位置公差、输出轴的D型切边尺寸、机身的外径尺寸、出线口的位置，这些特征直接决定了后续设备装配的时候会不会出现干涉问题。比如很多人做设备结构设计的时候，只记得电机的法兰尺寸，忽略了电机机身的方形外壳边角的圆角，还有后端盖的凸起结构，导致装配的时候电机外壳和旁边的传感器、线槽发生硬干涉，不得不返工修改安装板结构。这款电机的机身外壳是56mm见方的方形结构，边角做了R3的圆角处理，后端盖比机身外壳突出2mm，这些细节在建模的时候都做了1:1还原，能直接导入到设备总装里做干涉检查，不用再反复核对二维样本的尺寸参数。

　　实际选型应用的时候，这款电机适合搭配DM542类型的细分驱动器使用，在16细分的驱动参数下，单步精度能到0.1125度，足够满足绝大多数中低速定位场合的精度要求，不需要额外加装编码器做闭环反馈，能有效控制设备的整体成本。在做结构匹配的时候，输出轴的D型切边是距离轴端10mm的位置开始加工，切边深度1mm，搭配紧定螺丝固定的联轴器或者同步轮的时候，紧定螺丝刚好可以顶在D型切面上，避免传动过程中出现轴和连接件打滑的问题。另外电机的前端盖和输出轴之间的轴承位是凸台结构，比前端盖平面突出1.5mm，这个结构在建模的时候也做了还原，设计安装板的时候要注意在对应位置留出足够的避让沉孔，避免安装板和轴承凸台发生挤压，影响轴承的正常转动。

　　很多刚入行的结构工程师做电机选型建模的时候，容易把注意力放在电机的外观渲染效果上，忽略了安装特征的精准度，实际上这类标准动力元件的三维模型，核心价值就是给总装设计提供准确的安装参考，所有和装配相关的尺寸公差都要控制在0.1mm以内，才能保证实际加工装配的时候不会出现问题。比如这款电机的四个安装孔是沉孔结构，沉孔深度3mm，适配M5内六角螺丝的头部容纳，如果建模的时候只做了通孔没做沉孔，实际装配的时候螺丝头会凸在安装板表面，导致电机安装不到位，轴系和负载的同轴度出现偏差，运行的时候会产生额外的振动和噪音。另外电机的机身表面没有多余的凸起结构，侧面可以紧贴安装板做侧装固定，也可以用法兰结构做正装，两种安装方式的空间预留都可以通过这个模型直接验证，不用再单独做空间校核。

　　在不同的应用场景下，这款电机的安装适配性也很强，比如用在皮带输送线上的时候，可以直接在输出轴上安装20齿的MXL同步轮，搭配同步带带动输送辊转动，电机的安装孔位可以直接固定在输送线的铝型材侧板上，不需要额外做转接支架；用在丝杠滑台上的时候，输出轴通过5mm内径转8mm外径的梅花联轴器和1204滚珠丝杠连接，电机法兰直接固定在滑台的端面上，止口和滑台端面的定位孔配合，能保证丝杠和电机轴的同轴度，减少传动过程中的磨损。建模的时候也考虑到了不同装配场景的需求，所有外部特征都没有做简化处理，包括机身表面的散热筋结构、后端盖的固定螺丝位置，都和实物保持一致，方便做布线、散热空间的校核。
