MG90D微型金属齿舵机伺服执行器

　　在桌面级小型自动化装置、航模舵面控制、教育机器人关节、小型云台俯仰调节以及3D打印机自动调平机构里，执行端往往不需要大扭矩工业伺服，反而对安装占位、自重、响应速度和接线便捷性有更苛刻的要求。MG90D这类9g级微型舵机正是针对紧凑空间开发的角度执行部件，整套三维数模完整还原了壳体、输出轴、安装耳、出线端以及标签标识的全部外形特征，可直接用于设备布局干涉检查与安装工位设计。

　　从实际使用场景来看，该舵机最常出现在固定翼航模的副翼、升降舵、方向舵拉线驱动位，也大量用于小型多足机器人腿部关节、机械臂末端小摆角动作、智能小车转向轮、摄像头云台俯仰轴以及门禁锁舌推拉机构。这类场景的共同特点是驱动负载不大，但安装空间极其有限，整机重量控制严格，同时需要执行件能在0至180度范围内按PWM信号快速定位，不需要额外加装减速箱或连杆转换机构，舵机本身已经集成直流电机、金属齿轮减速组、位置反馈电位器和控制电路板，外部仅需电源、地线和信号三线即可完成角度闭环控制。

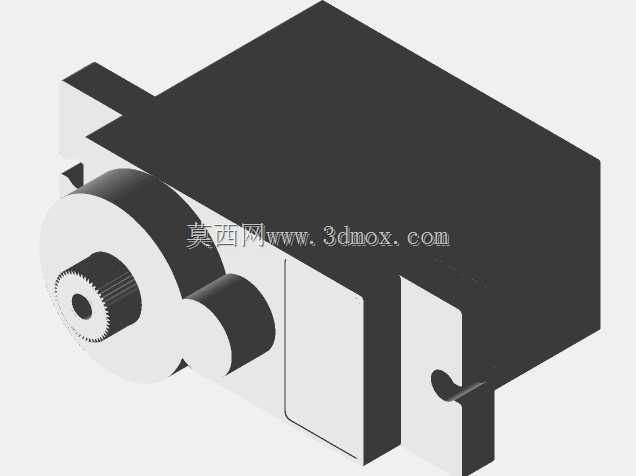

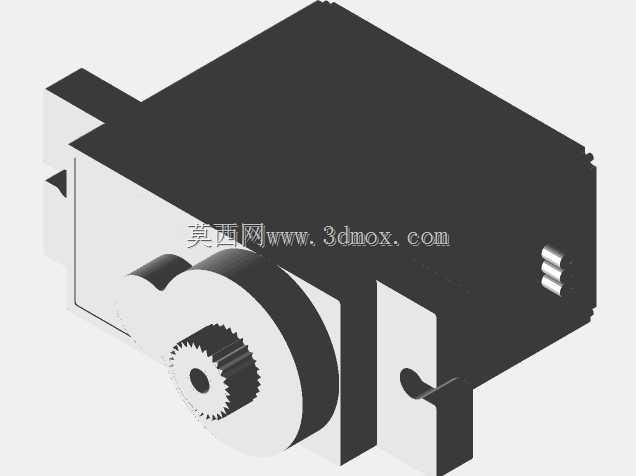

　　结构设计上，数模呈现的主体为黑色阻燃塑料注塑壳体，两侧伸出带通孔的固定安装耳，耳孔为标准微型舵机安装孔位，可直接搭配M2自攻螺丝或者橡胶减震垫圈固定在机架板材上。壳体顶部居中布置带齿纹的金属输出轴，轴端为标准21T花键，兼容市面上绝大多数微型舵机摇臂、舵盘和连杆接头，输出轴周边的圆形凸台起到限位和支撑摇臂的作用，避免摇臂在大负载摆动时蹭到壳体顶面。壳体侧面预留的异形凸起对应内部减速齿轮组的容纳腔，在建模时该特征不能随意简化，否则整机装配时会和相邻的机架立柱、走线槽发生硬干涉。壳体下端引出三色排线，分别对应电源正、电源地和PWM信号，出线位置在布局时需要预留至少10mm的折弯半径，避免线材被壳体和安装面夹压破损。

　　安装边界方面，该舵机主体长宽高约为23mm×12.5mm×23mm，两侧安装耳总宽度约33mm，安装孔中心距约27mm，输出轴轴心距离壳体底面高度约15mm，整套部件自重仅9g左右。在做机架设计时，安装耳所在的平面需要预留至少0.5mm的贴合公差，壳体周围要留出不小于2mm的散热间隙，尤其是舵机持续堵转或者高频摆动时，内部电机和驱动管会产生热量，密闭空间内积热会导致内部塑料齿轮软化、电位器碳膜磨损加速。输出轴带动摇臂做整行程摆动时，摇臂旋转扫过的圆柱区域不能布置其他元器件，常见的设计失误是把走线座、传感器板贴在舵机顶面，摇臂摆动时直接拉扯线材。

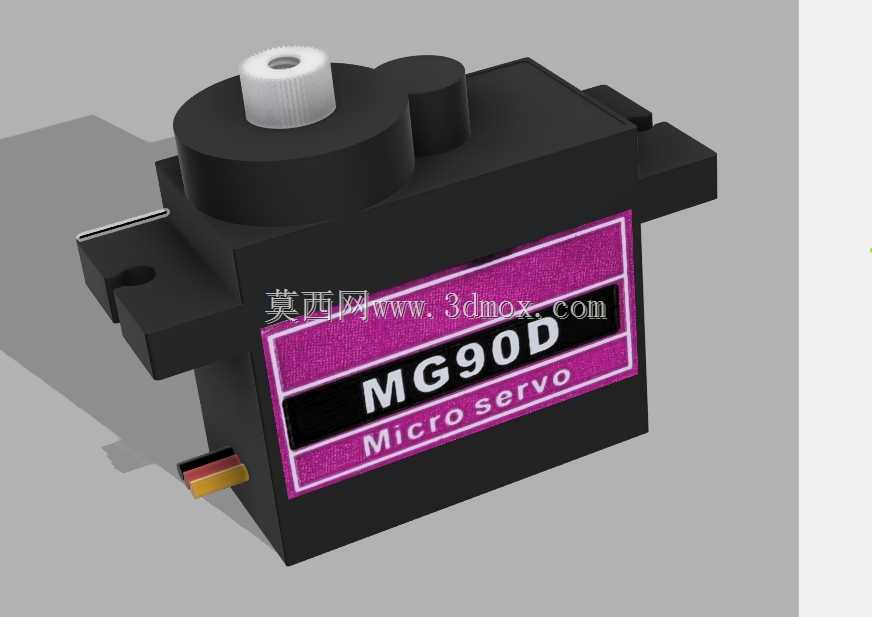

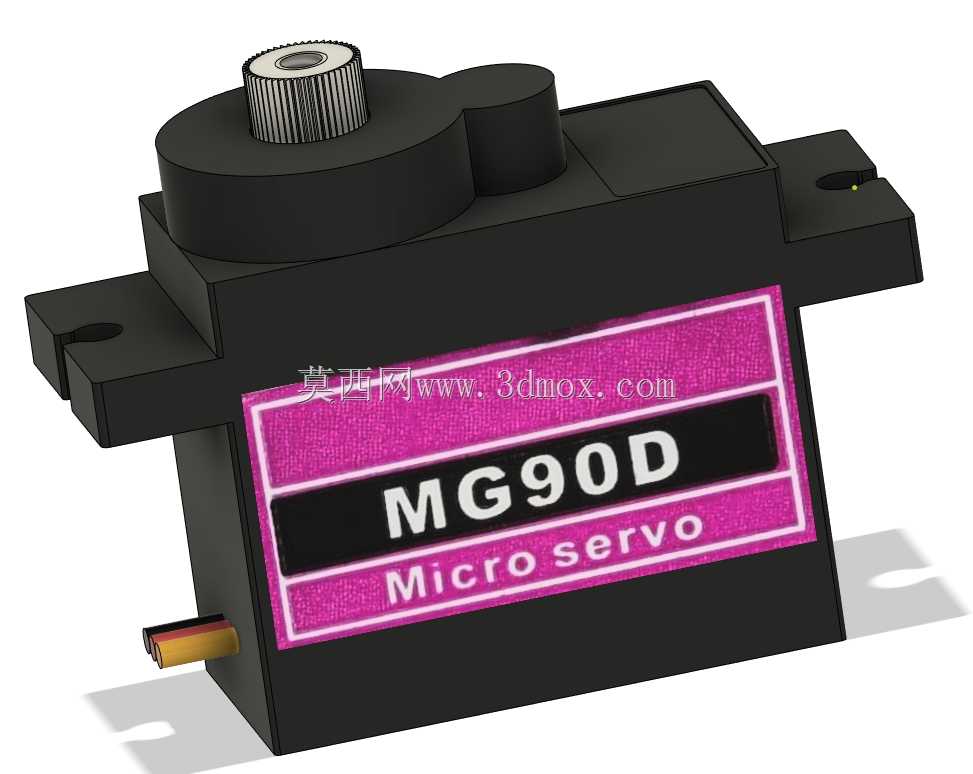

　　功能特性层面，MG90D采用金属齿轮替代传统9g舵机的塑料齿轮，抗冲击能力和堵转扭矩明显提升，静态保持扭矩可以达到1.8kg·cm左右，工作电压支持4.8V至6V，适配航模常用的5V BEC供电或者单片机系统的5V引脚供电，控制信号采用标准50Hz PWM，0.5ms到2.5ms的脉冲宽度对应0到180度转角，和主流Arduino、STM32、航模接收机的舵机驱动库完全兼容。建模过程中可以看到壳体正面的粉色标识区域完整还原了产品型号和Micro servo字样，在做设备外观渲染、装配演示动画时可以直接保留该外观特征，不需要额外贴图处理。

　　在选型适配时需要注意，该舵机属于开环角度位置执行件，内部电位器仅反馈输出轴当前转角，无法像工业总线伺服那样回传扭矩和转速数据，因此不适合用于高精度力控场景；如果用于持续旋转的机构，需要改装为连续旋转模式，此时内部电位器会被调整为中点定位，不再具备角度位置反馈。三维数模在导入装配体时，可以将安装耳孔、输出轴花键设置为配合基准，快速完成舵机与摇臂、连杆、机架的虚拟装配，提前验证摆角行程内的所有运动干涉，大幅减少样机打样后的返工量。
