100吨四柱式液压压机整机结构设计

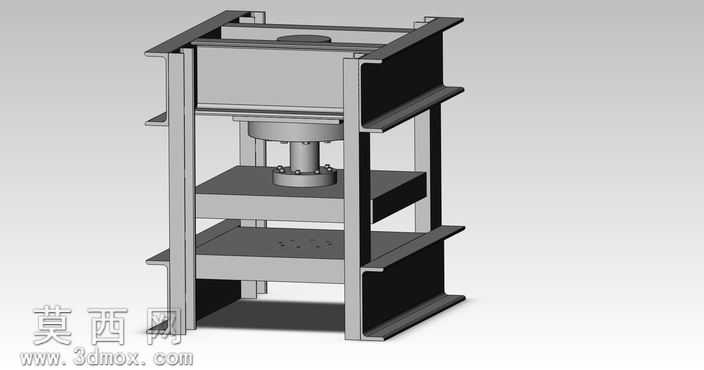

本作品为100吨规格四柱式液压机三维建模作品，整体采用SolidWorks完成全参数化建模，同时输出通用STL格式文件可适配多类三维软件查看编辑。建模过程严格遵循液压机实际生产设计规范，从整机框架到核心执行部件均按真实加工装配逻辑搭建，未做过度简化处理，完整还原了设备的装配层级与配合关系。整机主体框架采用型钢焊接式四柱结构，四根主立柱选用标准H型钢作为承载主体，上下横梁、中间活动工作台、下部固定工作台均采用厚钢板拼焊结构建模，各焊接部位的焊缝、加强筋结构均做了细节还原，框架整体做了静力学承载方向的结构优化，保证100吨额定载荷下的结构刚性，避免作业过程中出现框架形变影响加工精度。核心液压执行部件为上置式主油缸，建模时还原了油缸缸筒、法兰端盖、压紧螺栓、活塞杆、压头连接法兰的完整结构，油缸与上横梁的连接采用螺栓紧固加定位销的装配结构，符合重型液压设备的安装规范；活动工作台与主立柱之间设置有导向滑块结构，建模时还原了导向面的配合间隙、滑块的调节锁紧结构，保证活动工作台上下运行时的同轴度，避免偏载造成的油缸密封件磨损、立柱拉伤问题。下部固定工作台上预留有标准T型槽结构，用于安装固定不同的加工模具，T型槽的尺寸、间距均按100吨液压机的通用行业标准设计，可适配多数常规锻压、冲压、压装模具的安装需求。渲染阶段采用金属材质赋予整体框架，区分了型钢的哑光金属质感、油缸加工面的光亮金属质感、紧固螺栓的发黑处理质感，通过光影调整突出设备的厚重感与结构层次，清晰展现各部件的装配位置与结构特征。设计过程中重点考量了设备的承载合理性、装配工艺性、后期维护便利性，各部件均按实际可加工的尺寸参数建模，无干涉错配问题，可作为液压机课程设计、设备改造、非标压装设备开发的参考模型，也可用于液压设备相关的教学演示、结构原理讲解使用。
