对开式立式滑动轴承组件三维设计

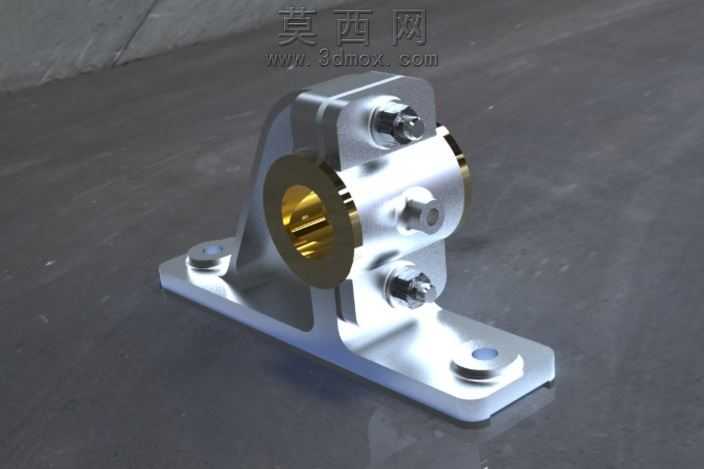

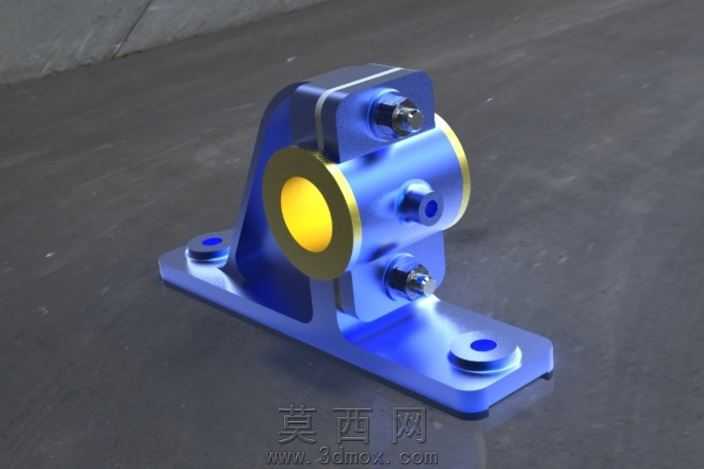

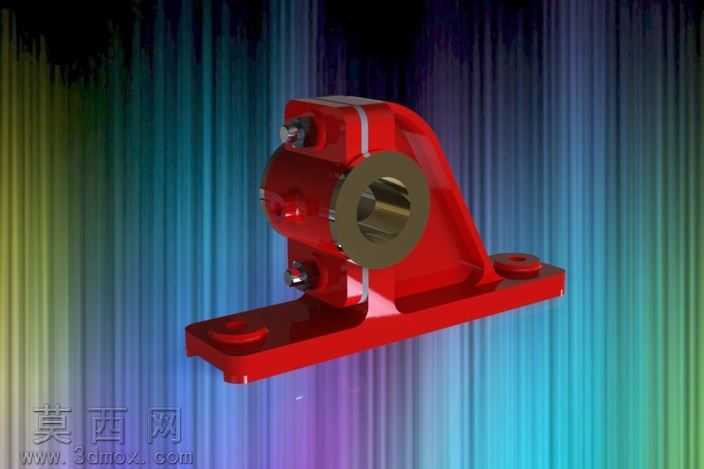

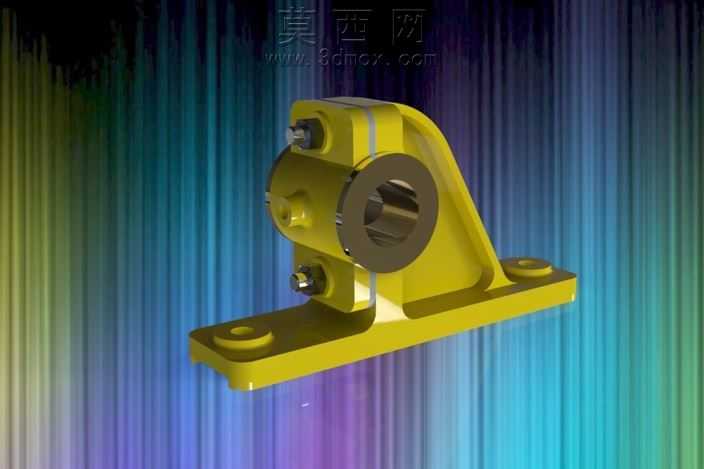

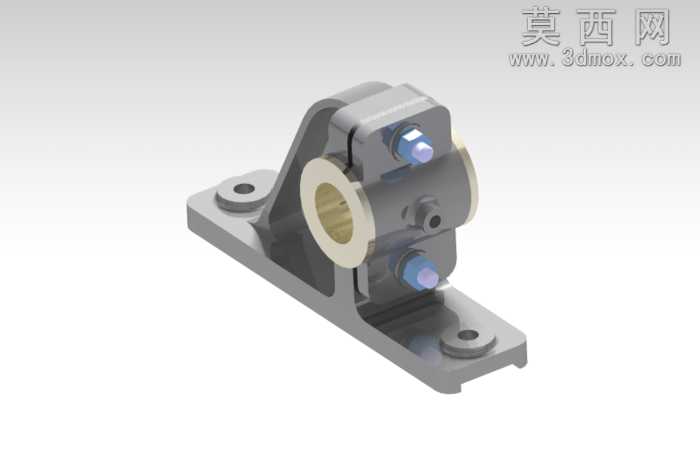

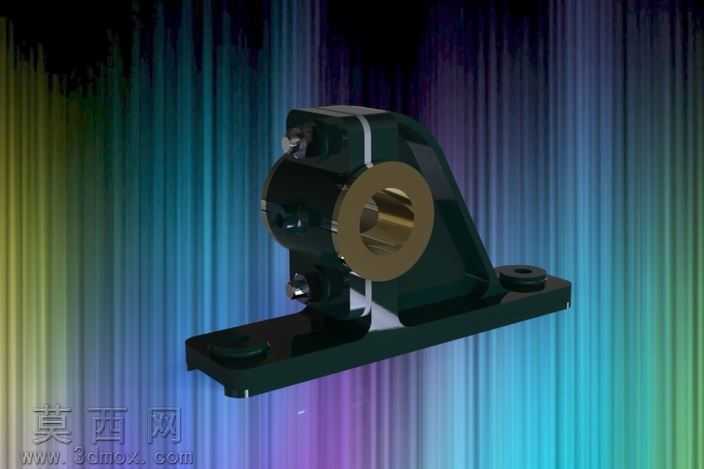

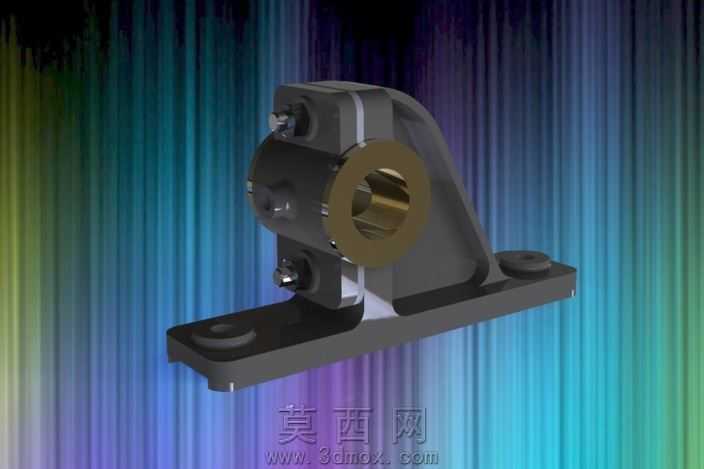

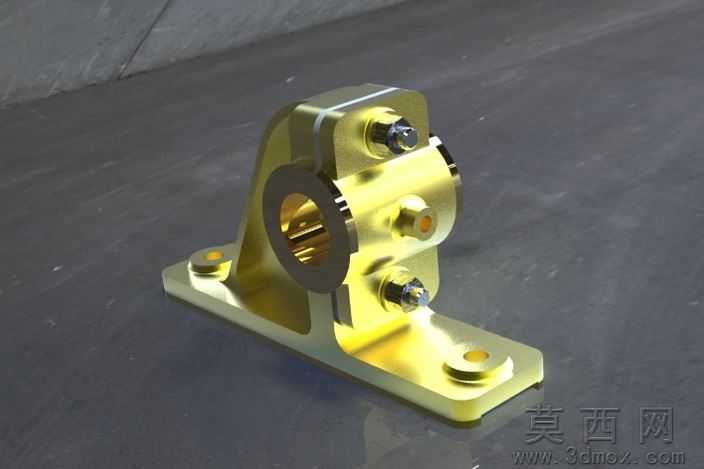

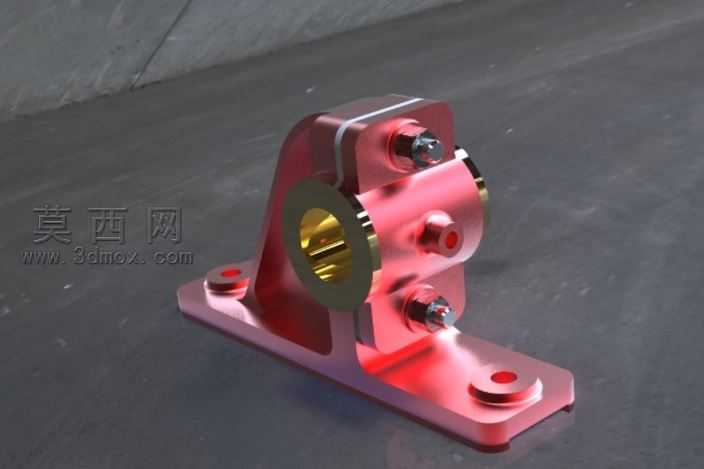

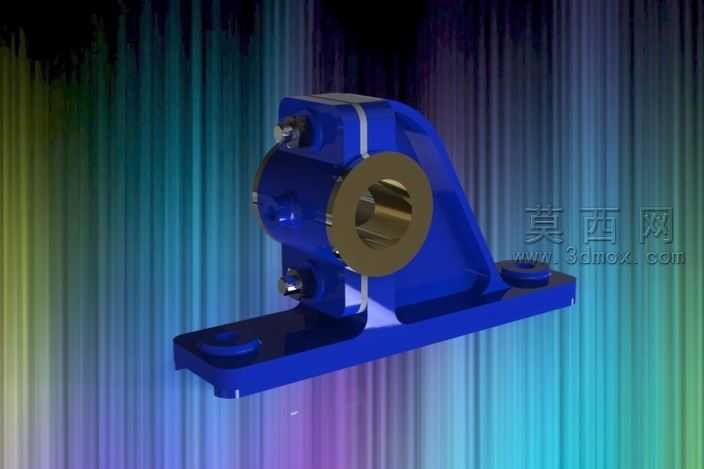

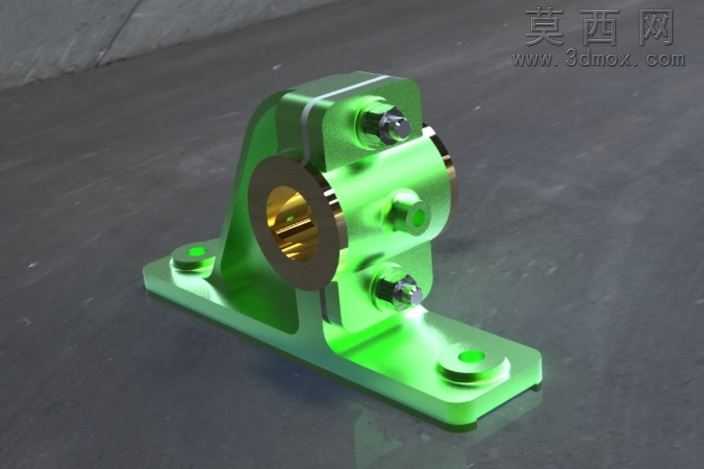

本模型为对开式立式滑动轴承组件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械设计手册中滑动轴承的尺寸规范，对各部件的配合公差进行了合理预留，确保模型可直接用于结构验证与装配模拟。模型整体由立式安装底座、对开式轴承座体、轴瓦、紧固螺栓、注油结构五个核心部分组成，建模时首先绘制底座的安装轮廓草图，通过拉伸特征生成带安装孔的底座基体，对底座与座体的连接过渡位置做了圆角应力释放处理，避免实际使用中出现应力集中断裂问题。座体部分采用上下对开的剖分式结构设计，建模时通过布尔运算完成剖分面的精准贴合，上下座体的连接螺栓孔采用同轴度约束定位，保证装配后螺栓可顺利穿入无错位。轴瓦部分单独建模，采用铜合金材质的视觉表现，轴瓦内壁做了光滑曲面处理，与轴接触的工作面预留了均匀的油膜间隙，轴瓦与座体的配合面设置了过盈配合的结构限位，防止轴瓦在工作过程中发生转动窜动。紧固螺栓采用标准件参数化生成，螺栓头部的六角特征、螺纹段的牙型细节都做了精细化还原，螺栓与座体连接位置添加了沉孔结构，保证螺栓安装后头部不突出座体表面。注油结构设置在座体的顶部位置，建模时构建了贯通至轴瓦内壁的油道，可实现工作过程中对摩擦面的持续润滑。渲染阶段采用金属材质组进行表现，底座与座体赋予灰铸铁材质，调整材质的粗糙度与反射参数还原铸铁件的哑光金属质感，轴瓦赋予锡青铜材质，突出铜合金的暖金色金属光泽，螺栓赋予镀锌钢材材质，表现标准件的亮面金属质感。场景布光采用三点布光法，主光源从模型斜上方45度投射，突出模型的结构轮廓与装配层次，辅助光源补充暗部细节避免阴影死黑，环境光添加柔和的反射贴图提升金属材质的真实感，最终渲染效果清晰展现了滑动轴承的装配关系与各部件的结构特征，可用于机械教学演示、产品选型参考、装配工艺模拟等场景。
