家用塑料弹簧洗衣夹三维结构设计

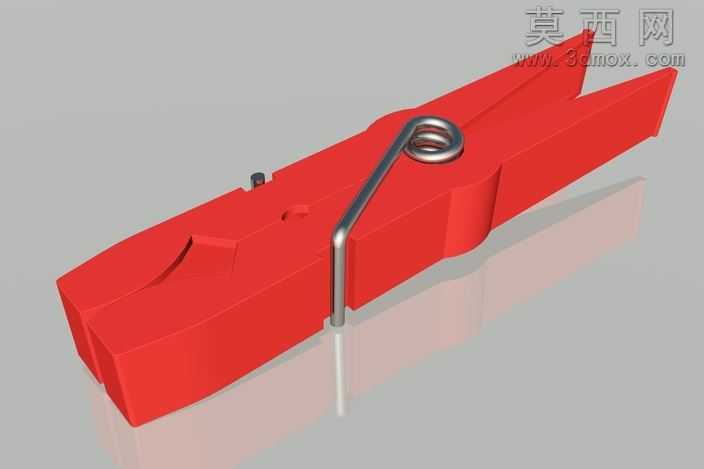

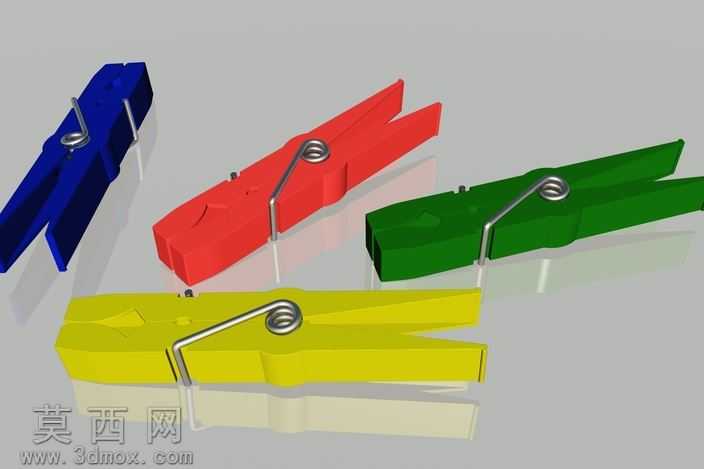

本作品为日常家用洗衣晾晒用衣夹的三维参数化模型，建模过程中首先对衣夹的整体功能逻辑进行拆解，将整体结构划分为两个对称的塑料夹臂、中部扭转弹簧、夹臂铰接定位销轴三个核心组成部分，建模全程采用全参数化草图驱动的方式完成，先绘制夹臂的纵向轮廓草图，通过拉伸、拔模、圆角等基础特征命令构建夹臂的主体基体，针对夹臂前端的咬合齿结构，采用阵列凸起特征的方式实现，保证咬合面的摩擦力能够满足固定轻薄织物的使用需求，夹臂中部的弹簧安装槽位通过切除拉伸特征精准预留，槽位尺寸与扭转弹簧的线径、圈径完全匹配，保证弹簧装配后不会出现松脱或卡滞的问题。夹臂尾部的按压受力面做了加宽加厚的曲面过渡处理，模拟真实产品的人体工学设计，按压时受力均匀不会出现硌手的问题，同时在夹臂铰接位置预留了销轴安装孔，孔位做了同轴度约束，保证两个夹臂能够围绕销轴顺畅转动。材质渲染阶段，塑料夹臂部分采用哑光红色PP塑料材质，调整材质的粗糙度、漫反射参数还原日常塑料衣夹的真实质感，金属扭转弹簧与销轴部分采用抛光不锈钢金属材质，调整金属材质的反射率、高光参数还原金属部件的冷冽光泽，场景搭建时采用浅灰色纯色背景，添加柔和的环境漫反射光照，搭配底部柔光反射板，让模型整体的光影过渡自然，结构细节清晰呈现。设计过程中充分还原了真实衣夹的工作原理，扭转弹簧的预紧扭力参数经过合理推算，保证夹臂在自然状态下能够保持闭合咬合状态，按压尾部时夹臂前端张开足够角度，能够轻松夹持不同厚度的织物，松开后依靠弹簧回弹力快速复位夹紧，所有结构的配合间隙都经过合理设置，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致夹臂晃动松垮，完整还原了量产衣夹产品的结构精度与使用特性。
