参数驱动环形螺旋桨可打印结构

　　环形螺旋桨属于一种将桨叶外端连续闭合的特殊推进部件，主要面向小型电动动力装置、实验性飞行器、涵道推进验证以及低噪声推进方案的结构开发。与常规分离式双叶或多叶螺旋桨相比，环形闭合结构在桨尖区域形成连续承载路径，能够改变桨尖涡的发展方式，使叶尖附近的气流泄漏受到约束。对于需要在有限空间内布置推进系统的小型设备，这种结构可以在保持较大桨盘作用范围的同时，降低外露桨尖与周边物体接触后的损伤风险，也便于通过增材制造方式一次性完成整体成型。

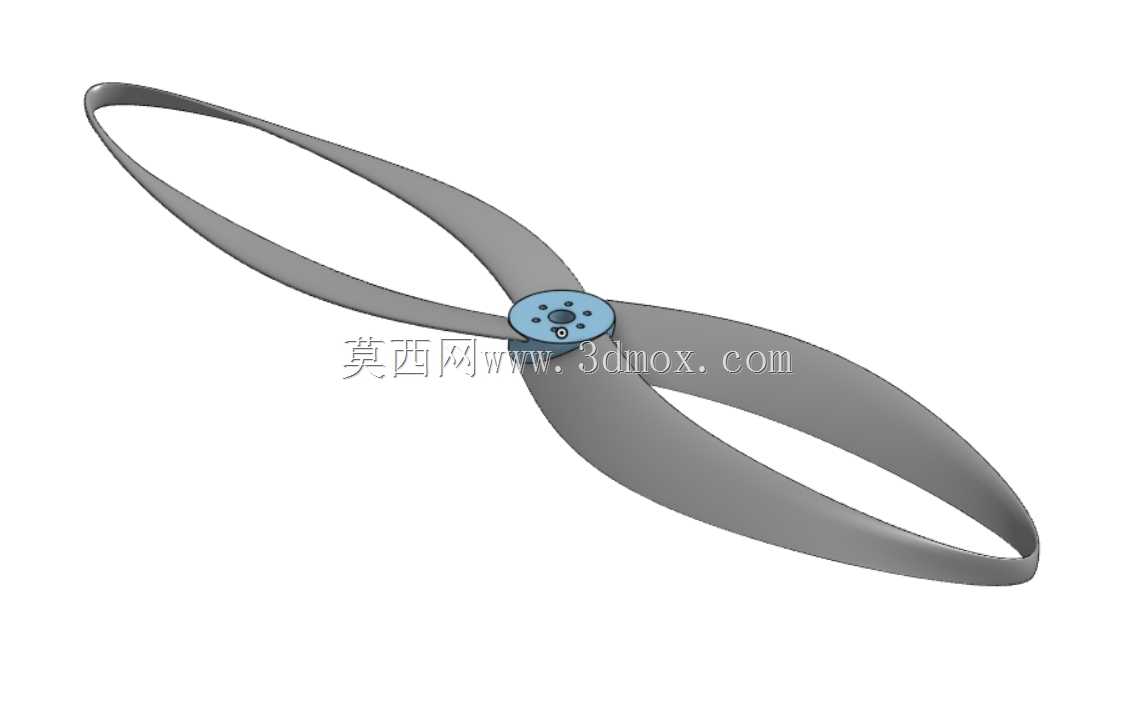

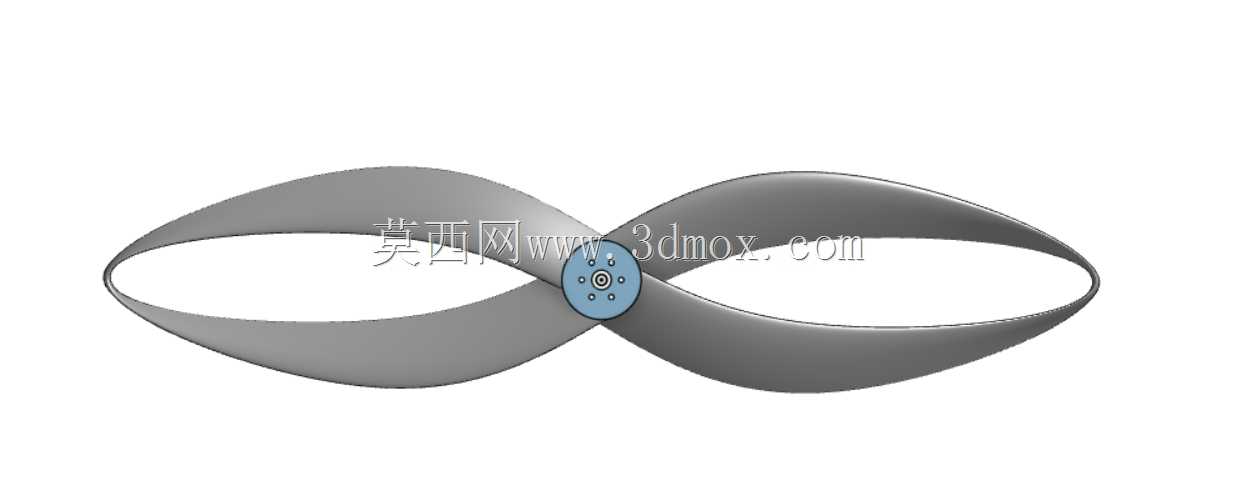

　　该结构的核心由中央轮毂和两条连续扭转的环形桨叶组成。桨叶从轮毂两侧向外延展，在空间中形成扭转带状曲面，并在远端相互闭合，整体轮廓呈细长的环状推进面。中央轮毂设置有与动力输出端配合的安装孔位和周向连接孔，可用于传递电机或马达输出扭矩。轮毂区域厚度相对较大，承担螺栓预紧、扭矩传递和桨叶根部载荷汇集作用；桨叶部分则沿展向逐渐过渡为较薄的翼型截面，以兼顾气动外形、结构刚度和打印成型质量。

　　气动设计上，桨叶截面采用NACA4412翼型。该翼型具有较明确的弯度和较好的低速升力特性，适合小尺度电动推进装置在较低雷诺数条件下工作。靠近轮毂位置的弦长约为90毫米，桨叶沿展开方向按照螺旋运动规律布置，形成约20度的螺距角关系。设计时需要重点处理弦长、扭角、厚度分布和环形闭合段之间的连续性：根部区域受轮毂遮挡和旋转诱导速度影响，截面扭角不能简单按二维翼型最优攻角取值；外端闭合处两侧桨叶汇合，曲面曲率变化明显，若过渡不顺，容易在打印层间产生薄弱区，也会造成局部气流分离。

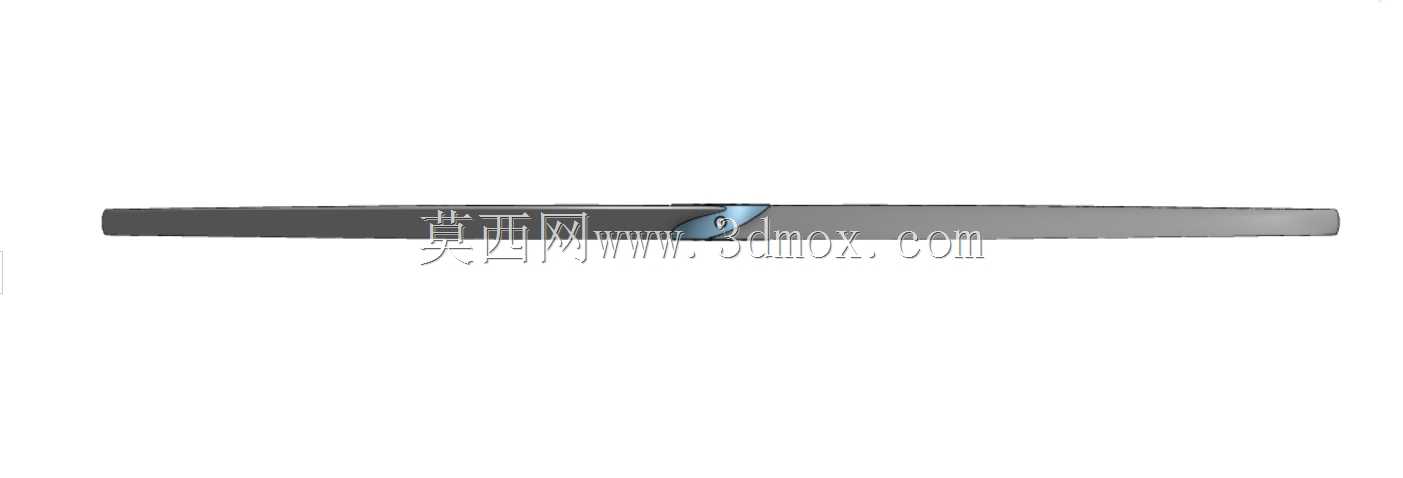

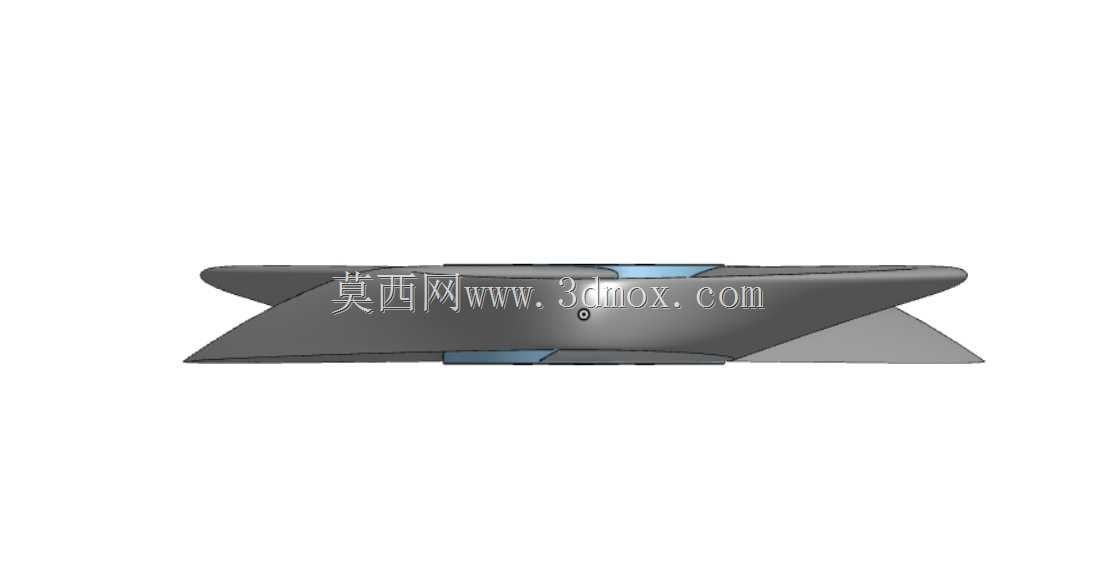

　　从尺寸边界看，螺旋桨旋转直径约为125厘米，轮毂直径约为10厘米，模型整体占用空间约为250毫米×210毫米×210毫米。这里需要在建模和装配校核时区分旋转扫掠直径与静态外形包络：桨叶在旋转状态下形成的盘面直径决定了飞行器机架、护圈、尾撑或设备壳体的最小避让范围；静态模型的长宽高则用于打印平台布置、支撑生成和包装运输校核。安装时，中央轮毂端面应与动力轴轴线保持垂直，连接孔分布圆需要与电机安装座匹配，桨叶平面与机架结构之间应保留足够间隙，避免大推力工况下桨叶变形后触碰护圈或机身杆件。

　　参数化建模的重点在于把翼型截面、桨叶展向路径、扭角分布和环形闭合关系组织成可调整特征。首先建立旋转轴与轮毂基准，再沿桨叶空间轨迹布置一系列截面草图。每个截面的位置由半径、方位角和轴向高度共同确定，截面姿态随当地螺距角旋转，翼型弦线方向应与当地来流和旋转速度合成方向相协调。为了保证环形端部光顺汇合，两侧桨叶不能独立建模后简单布尔拼接，而应在端部建立共享过渡曲面，使中线、弦长和厚度逐渐收敛。轮毂与桨叶根部交接处应设置圆角和加厚过渡，降低应力集中；螺栓孔周围可局部增加壁厚，以承受启动、制动和交变拉力。

　　在实际应用中，这类环形螺旋桨更适合用于验证推进效率、噪声特性和低速拉力表现，也可作为教学、航空模型实验和特殊飞行器概念设计的部件。增材制造时，桨叶长而薄，摆放方向会直接影响支撑量和表面质量。若采用平躺方式打印，翼型表面支撑较少，但环形结构与平台接触面积大，翘曲风险增加；若采用竖立或倾斜方式打印，层纹方向与主要弯曲载荷的关系更有利，但需要为悬空曲面添加支撑。工程处理上应控制桨叶最小壁厚，保证轮毂孔位尺寸，并在打磨后复核动平衡。由于环形桨叶闭合后质量分布相互牵连，任一截面的打印密度偏差都会影响旋转振动，因此成型后需要对两侧桨叶进行质量和力矩平衡检查。

　　结构校核方面，不能只关注静止状态下的外形，还应考虑旋转离心载荷、气动推力载荷以及启动瞬间的扭矩冲击。桨叶根部与轮毂连接处是高应力区，环形闭合段则承受两侧桨叶传来的弯曲和扭转耦合作用。若用于真实飞行设备，应结合材料弹性模量、层间结合强度和工作转速进行安全裕度评估；若仅作为展示或风洞概念件，则可优先保证曲面连续性和装配精度。整体而言，该模型把翼型、螺旋线、闭合环带和轮毂接口整合在同一参数体系中，既体现了特殊推进部件的气动造型逻辑，也对三维曲面建模、打印工艺规划和安装边界校核提出了较完整的工程要求。
