米歇尔Niggel双缸蒸汽引擎结构设计

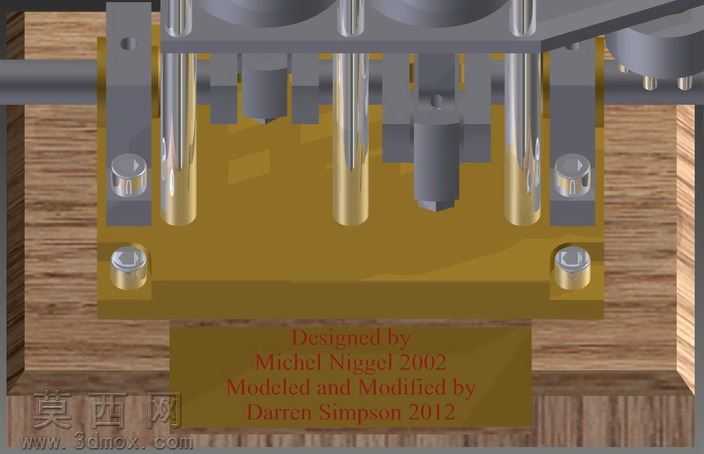

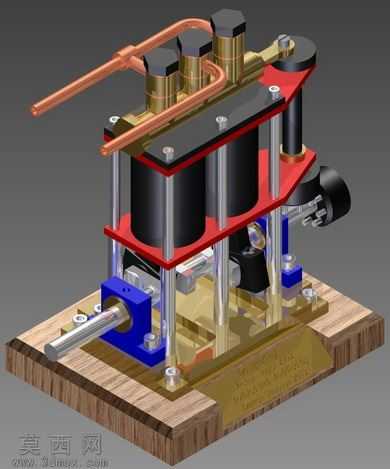

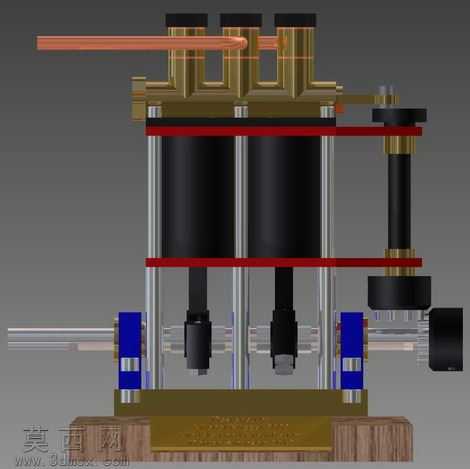

本作品为米歇尔·Niggel 2002款双缸蒸汽引擎的三维建模设计，整体采用自下而上的装配建模思路完成，完整还原了经典小型蒸汽引擎的机械结构与运行逻辑。建模过程中首先完成各基础零件的参数化绘制，对缸体、活塞、曲轴、连杆、配气管路等核心部件逐一进行尺寸校准，确保各运动部件的装配间隙符合机械传动的公差要求，避免运动仿真中出现干涉问题。材质渲染阶段针对不同部件的物理属性匹配对应材质：底部基座采用仿实木纹理材质，还原复古机型的木质底座质感；缸体部分采用哑光黑色金属材质搭配亮面金属包边，模拟铸铁缸体与黄铜端盖的材质差异；支撑立柱、传动曲轴、紧固件采用抛光不锈钢材质，凸显金属加工的精密质感；顶部的铜质输气管路采用做旧紫铜材质，还原蒸汽管路长期使用的温润金属色泽；基座上的铭牌采用蚀刻黄铜材质，添加对应文字细节提升模型真实感。结构设计上完整复刻双缸蒸汽引擎的配气逻辑，两个立式缸体平行布置，通过顶部的铜质管路实现蒸汽的分配输送，曲轴连杆机构布置于缸体下方的金色基座腔体内，将活塞的往复直线运动转化为曲轴的旋转运动，输出轴从基座侧方的蓝色轴承座伸出，可直观展示动力输出路径。模型在曲轴部位设置了完整的运动约束，可直接通过驱动约束实现运行动画演示，清晰展示双缸交替做功带动曲轴连续旋转的全过程，各运动副的运动行程、传动比例均按照真实蒸汽引擎的参数设置，仿真运行过程流畅无卡顿，能够直观呈现蒸汽动力的机械传动原理。整体模型装配层级清晰，各零件可单独编辑修改，既可以作为机械原理教学的演示载体，也可用于复古动力装置的结构参考，完整展现了小型蒸汽引擎精巧的机械设计思路与精密的加工装配逻辑。
