数控适配型发射器端头冷却电感装置

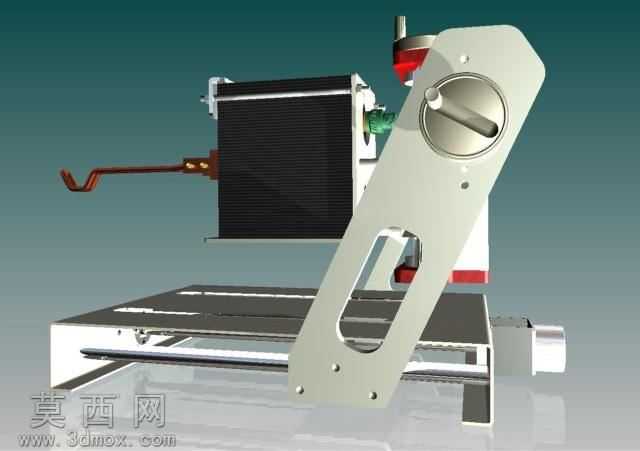

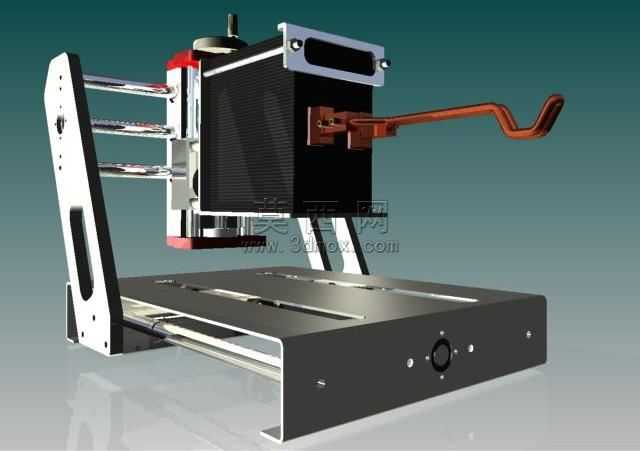

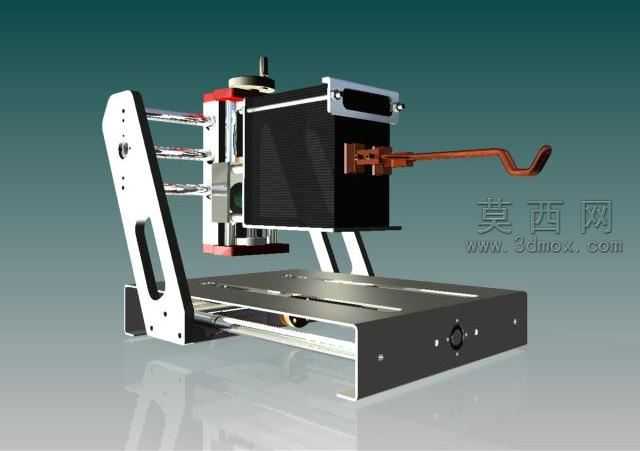

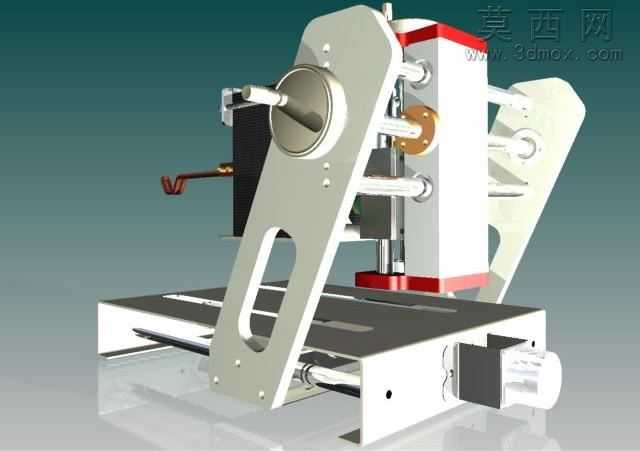

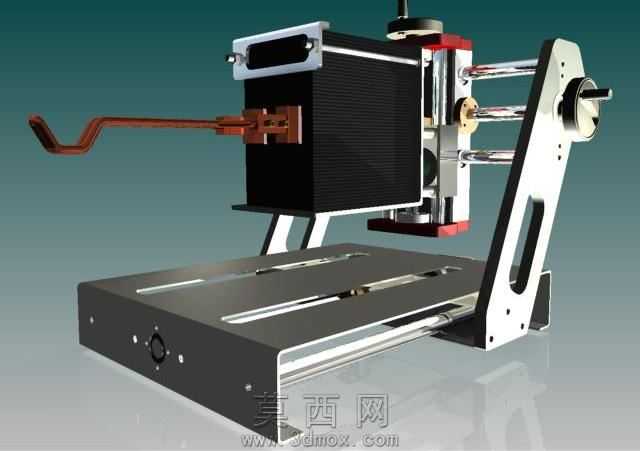

本作品为适配数控设备运动工况的发射器端头冷却电感三维模型，建模阶段采用自顶向下的设计思路，先梳理电感装置与数控发射器端头的装配约束关系，确定核心功能模块的排布逻辑：将电感主体、冷却通路、连接端头、安装支架四个核心部分拆分建模，保证各部件的装配公差符合机械设计规范。建模过程中对电感的核心绕组区域做了结构简化处理，在保留电磁功能结构特征的前提下，优化了非关键区域的面数，既保证模型在装配场景下的运行流畅度，又能清晰展示电感的内部排布逻辑。材质渲染阶段，针对不同部件的物理属性匹配对应材质：安装支架采用阳极氧化铝合金材质，调整金属粗糙度参数模拟哑光磨砂的工业金属质感，边缘做轻微倒角处理还原真实机加工件的细节；电感主体的屏蔽外壳采用黑色冷轧钢板材质，添加细微的颗粒纹理模拟喷涂漆面的质感，表面的固定螺丝做了金属高光处理，还原紧固件的真实视觉效果；前端的铜质连接端头采用紫铜材质，调整金属反射率与色泽参数，还原铜材特有的暖调金属光泽，同时对弯折部位做了应力纹理的细节处理，体现铜材弯折加工的工艺特征；底部的安装基座采用镀锌钢板材质，表面做细微的拉丝纹理处理，基座上的安装孔位、定位槽严格按照数控设备的安装标准设计，保证虚拟装配时的对位精度。结构设计上，重点优化了冷却通路的排布，将冷却流道紧贴电感核心发热区域，通过延伸的铜质端头同时实现信号传输与热传导功能，支架部分采用镂空式结构设计，在保证结构强度的前提下减轻整体重量，适配数控设备高速运动时的动态负载要求，多根导向杆的排布保证装置运动过程中的同轴度，避免运行过程中出现偏载卡顿的问题。渲染阶段采用影棚级三点布光，主光源从侧上方打亮模型主体结构，勾勒出金属部件的轮廓高光，辅助光源补亮暗部区域避免结构细节丢失，背景采用渐变深灰色突出模型本身，地面添加微弱的反射效果增强模型的立体感，最终呈现的模型既可以用于数控设备的装配干涉校验，也可用于产品展示、教学演示等场景，完整还原了冷却电感在发射器端头上的装配形态与功能结构特征。
