梯形螺纹调节螺母套机械零件设计

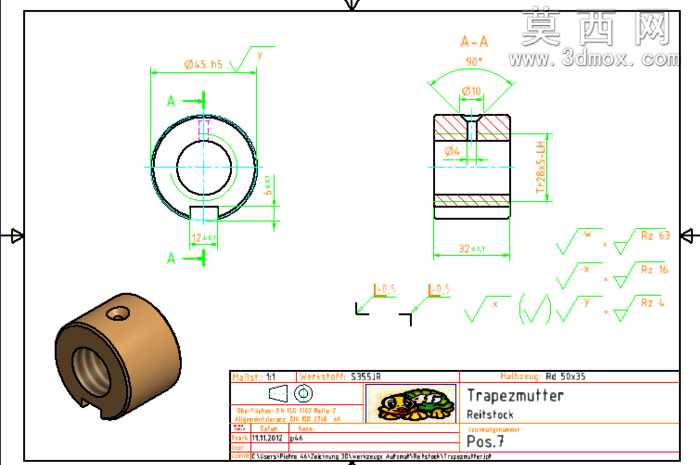

本作品为梯形螺纹调节螺母套零件，采用三维参数化建模方式完成全流程设计，建模过程严格遵循机械制图规范与零件加工工艺要求，先通过草图绘制完成零件的截面轮廓绘制，对径向尺寸、轴向长度、槽位定位尺寸进行全约束，确保草图无过约束与欠约束问题，再通过旋转特征生成零件的基体结构，后续依次完成径向定位孔、端部卡槽、端面倒角等细节特征的创建，所有特征的尺寸参数均与工程图标注一一对应，保证模型的加工可落地性。材质设置上选用常用的铜合金材质，模拟锡青铜的金属质感，渲染时调整材质的粗糙度、反光度参数，还原铜质零件的哑光金属色泽，同时对螺纹牙型、卡槽边缘、孔位内壁等细节部位做精细化处理，避免出现建模破面、特征错位等问题。结构设计上，零件主体为带内梯形螺纹的套筒结构，外圆面设置一处径向通孔用于安装锁紧定位销，端部开设对称卡槽用于配合扳手完成螺母的旋转调节，外圆与内螺纹保持严格的同轴度公差，端面与轴线保持垂直度要求，梯形螺纹的牙型角、螺距、牙高等参数均符合梯形螺纹的通用标准，可与对应规格的梯形丝杠配合完成直线传动调节动作，适用于机床进给调节、工装夹具位置微调等场景。设计过程中同步完成工程图的投影视图创建，包含主视图、A-A剖视图、局部放大视图，完整标注所有尺寸公差、形位公差、表面粗糙度要求，对加工面与非加工面的粗糙度做区分标注，明确热处理与表面处理要求，确保模型从三维设计到二维加工图纸的全链路数据统一，可直接用于零件的加工生产与装配校验，建模过程中对所有特征做参数化关联，后续可根据实际使用需求快速调整螺纹规格、整体长度、孔径尺寸等参数，无需重新搭建建模流程，大幅提升同类型零件的设计效率。
