带钩异形连接吊挂件结构设计

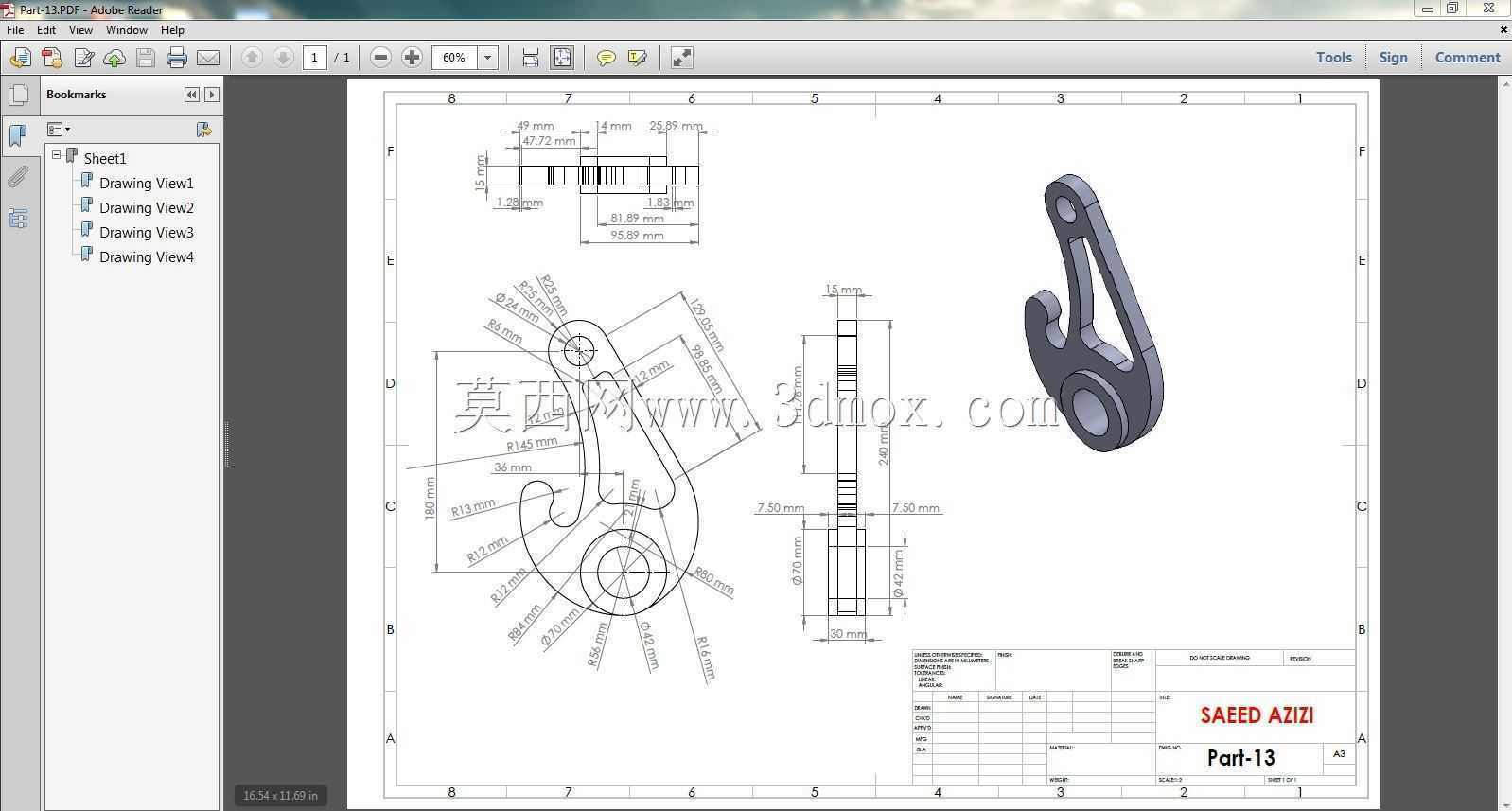

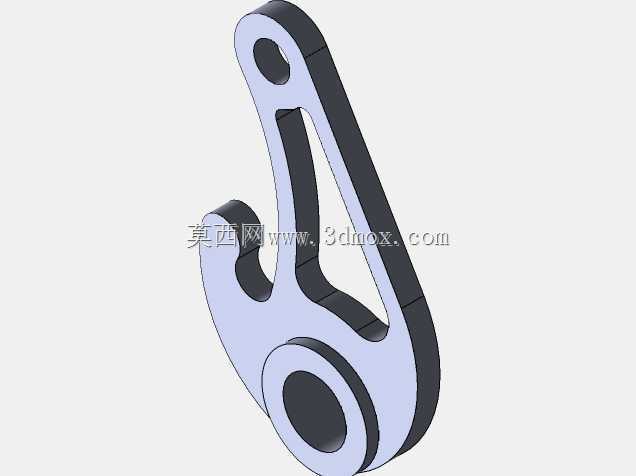

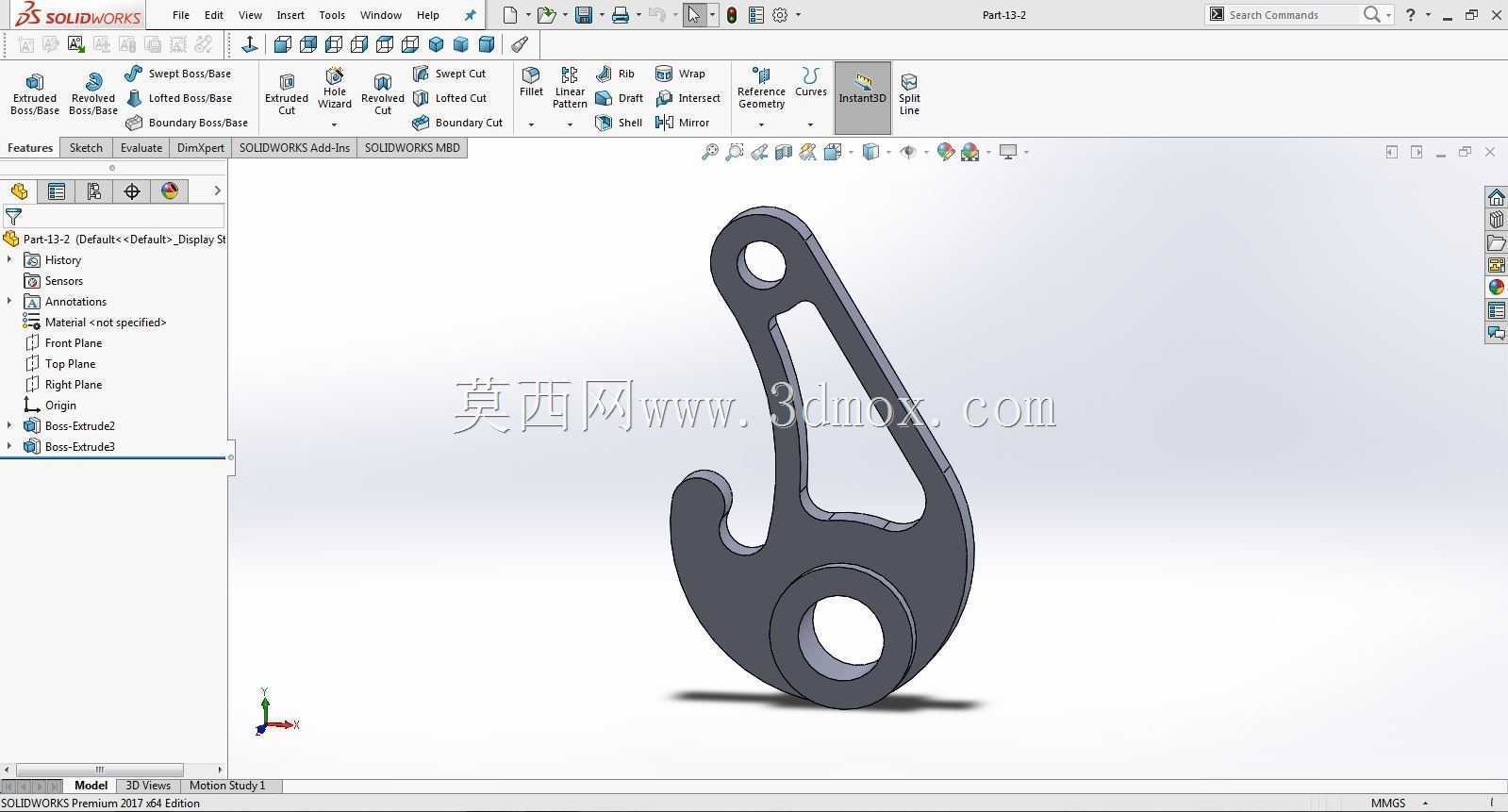

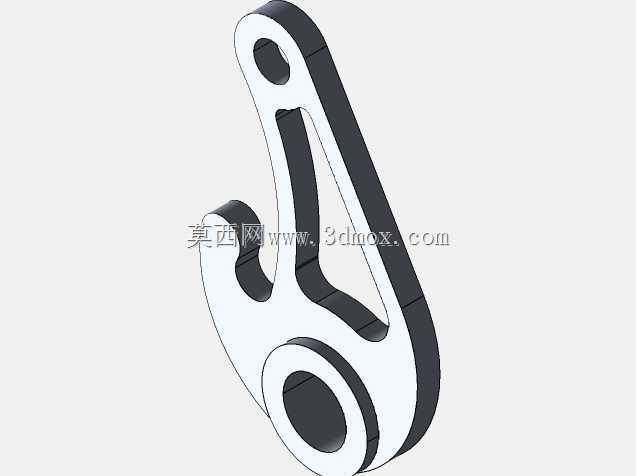

　　这类带钩异形连接挂件，在轻载吊装、工装夹具快换、小型设备舱门锁紧、输送线工件挂装场景中应用十分广泛，区别于标准起重吊钩的大载荷设计，这类薄壁异形挂件更多适配10kg以内的轻载工位，兼顾挂接便捷性与定位精度，在电子装配线、小型仓储分拣、实验室设备固定场景中能替代复杂的锁扣结构，减少装配步骤。从结构功能来看，零件整体采用扁平等厚板材加工成型，主体轮廓为不规则曲线构型，上端开设的小圆孔为铰接定位孔，用于穿装销轴完成与固定基座的铰接，允许挂件绕销轴做小角度摆动，抵消挂接过程中的对位偏差；下端大圆孔为挂接承载孔，可穿装快拆销、挂杆或者配套的吊环螺钉，实现被吊物件的快速挂载；下部延伸出的钩状结构为辅助挂接位，可直接卡入对应杆件、卡槽内，

　　无需额外连接件就能完成临时挂装，适合频繁拆装的工位使用。设计过程中首先要确定安装边界，零件整体厚度根据承载需求选取对应板材厚度，常规轻载场景下厚度在3-8mm区间即可满足强度要求，上端铰接孔与下端承载孔的中心距是核心安装尺寸，直接决定挂件的摆动行程与挂接深度，需要匹配对应安装基座的孔位间距，避免出现干涉；钩头部分的开口尺寸要略大于被挂接杆件的直径，同时钩尖处做小角度收口处理，防止挂接后杆件意外滑脱，钩体内侧的圆弧过渡要与被挂杆件外径匹配，减少接触应力集中。结构细节处理上，所有外轮廓转角处都做了圆角过渡，避免板材切割后的锐边划伤操作人员，同时减少应力集中点，提升零件的抗疲劳性能；中部的镂空减重槽并非随意开设，

　　其轮廓沿着零件的主应力迹线走向布置，在保证整体结构刚度的前提下，尽可能去除非承载区域的材料，降低零件自重，同时镂空区域也可作为手动操作的握持位，方便操作人员快速调整挂件角度。两个安装孔的内孔都需要做去毛刺处理，若采用板材激光切割成型，孔壁的粗糙度可满足销轴滑动配合的要求，若承载要求更高，可在孔内压装铜套或者衬套，减少铰接转动时的磨损，延长零件使用寿命。从安装适配性来看，这类挂件的安装端面为平面，可直接贴合在对应的安装板、型材表面，上端铰接孔穿装销轴后，可通过轴用挡圈或者开口销完成轴向定位，不需要额外的复杂固定结构；下端的挂接位既可以配合销钉实现刚性连接，也可以通过钩体直接挂装，适配不同的使用需求。在实际选型应用时，

　　需要根据实际承载的载荷大小调整板材厚度与孔位直径，若用于有振动的工位，可在钩口处加装简易的防脱弹片，避免振动工况下挂件自行脱开；若用于腐蚀环境，可选用不锈钢板材加工或者做表面镀锌、喷塑处理，提升零件的环境适应性。建模过程中需要注意轮廓曲线的连续性，保证加工时刀具路径平滑，避免出现折线拐点导致的应力集中，同时要核对两个安装孔的同轴度与端面垂直度，保证安装后销轴转动顺畅，无卡滞现象。这类零件虽然结构简单，但在轻载挂接场景中能大幅提升装配效率，减少紧固件的使用数量，降低整体装配成本，是小型工装、非标设备中十分常用的连接构件。
