四旋翼无人机组装结构三维设计

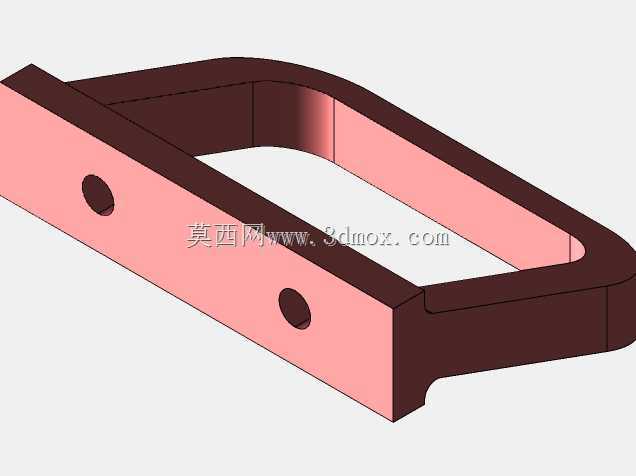

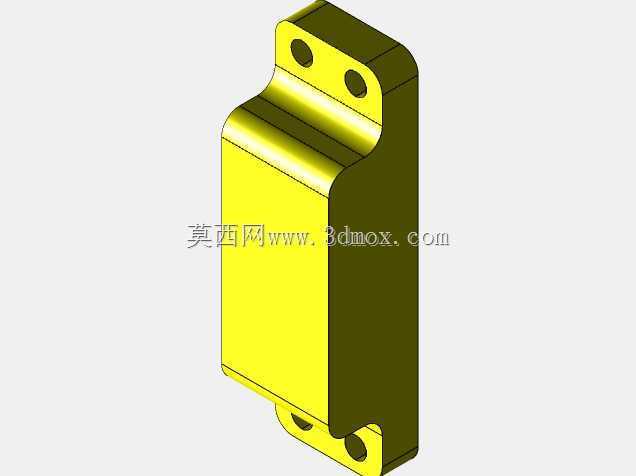

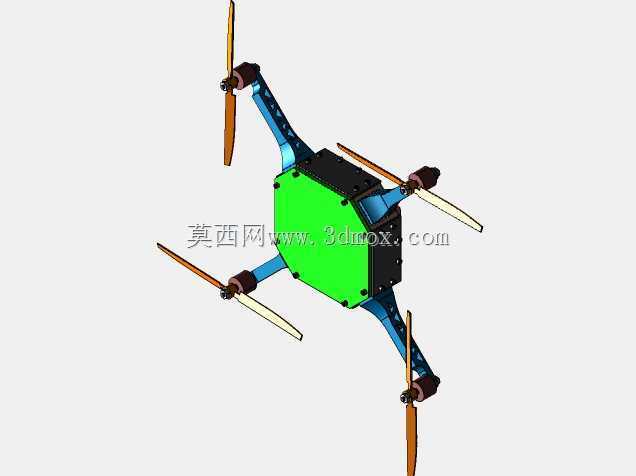

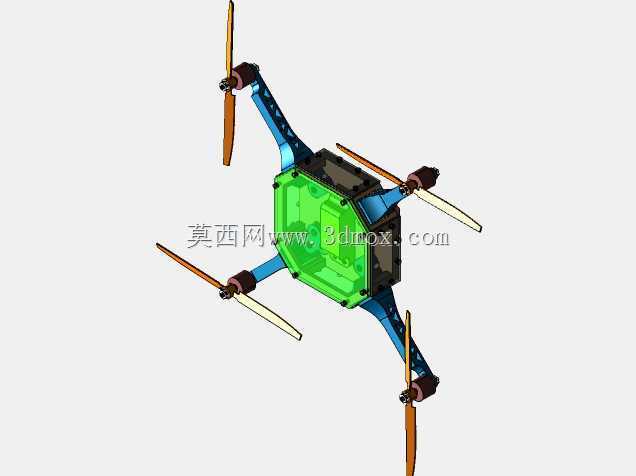

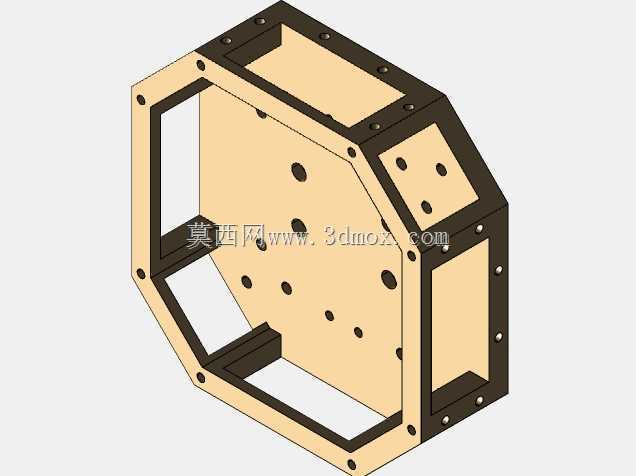

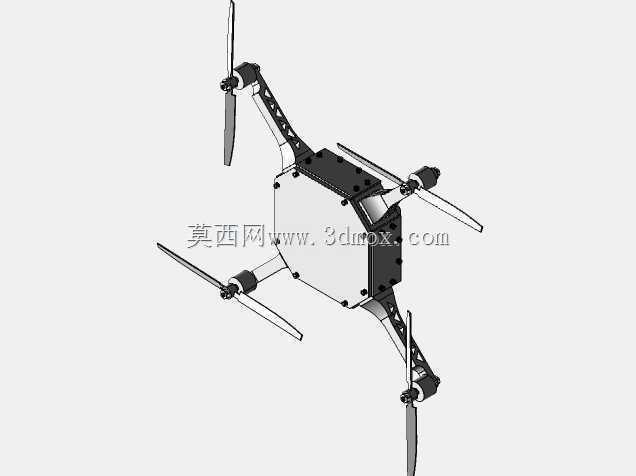

　　这款四旋翼飞行器的结构设计，核心围绕低空作业场景的实际使用需求展开，在机架构型上采用了中心对称的X型布局，四个机臂从中心载荷舱向外等角度延伸，相邻机臂夹角保持90度，这种布局能让四个旋翼的升力输出形成均匀的力矩平衡，在飞行过程中不管是悬停还是航向调整，各个方向的动力响应延迟都能控制在极低水平，适配航拍测绘、电力线路巡检、小载荷物资投送这类需要稳定飞行姿态的作业场景。中心载荷舱采用六边形的封闭壳体结构，内部预留的安装空间可以容纳飞控板、电池、信号接收模块以及任务载荷，壳体边缘做了加厚的安装凸台，机臂与中心舱的连接位置设计了嵌入式的定位卡槽，装配时不需要额外做位置校准，就能保证四个机臂的安装角度一致，

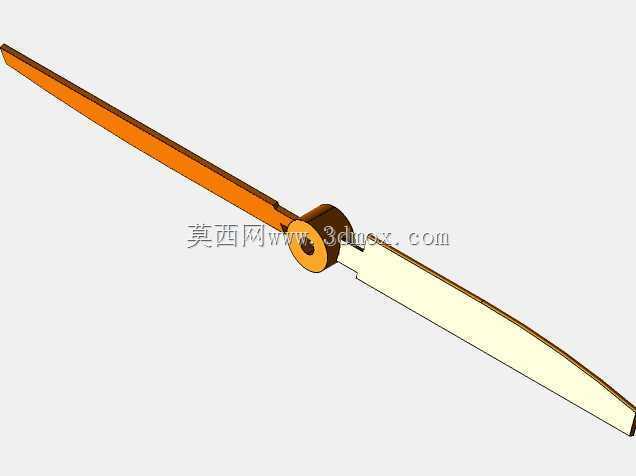

　　避免因为装配误差导致飞行时出现偏航力矩。机臂部分采用了变截面的结构设计，靠近中心舱的位置截面尺寸更大，能承受飞行时的升力弯矩，越靠近旋翼端截面逐渐收窄，在保证结构强度的前提下尽可能降低整机重量，减少不必要的动力损耗。旋翼组件的设计上，每个机臂末端都预留了标准的电机安装孔位，适配常规的外转子无刷电机安装尺寸，桨夹位置的定位轴与电机轴同轴度公差控制在0.02mm以内，能降低高速旋转时的振动传导，避免振动传递到中心舱影响飞控传感器的采集精度。从安装边界来看，整机展开后旋翼的旋转平面不会超出机臂末端的安全范围，相邻两个旋翼的旋转轨迹之间预留了足够的安全间隙，不会出现打桨的风险，机臂下方预留了起落架的安装接口，

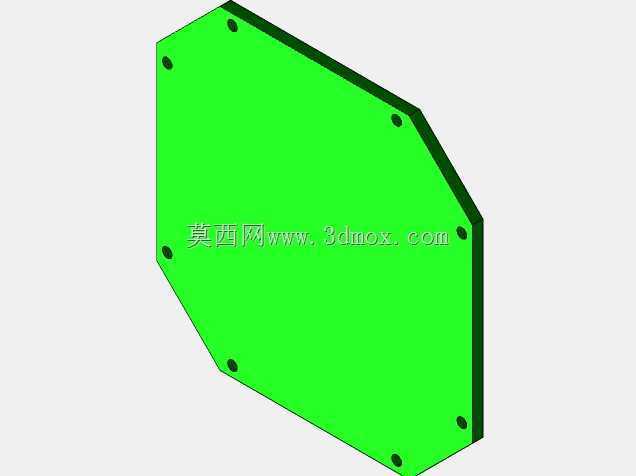

　　可以根据使用场景选配固定起落架或者折叠式起落架，满足不同起降场地的使用需求。设计过程中优先考虑了装配的便捷性，所有结构件的连接位置都采用了标准化的紧固件规格，拆解维护时不需要特殊工具就能完成机臂、旋翼、载荷舱的拆分，方便外场作业时的快速检修与零部件更换。中心舱的上盖设计了快拆结构，不需要完全拆解机架就能快速更换电池或者调整内部的任务模块，对于需要高频次起降作业的场景来说，能有效缩短作业准备的间隔时间。结构强度校核阶段，针对机臂的受力工况做了针对性的优化，在满载荷爬升的极端工况下，机臂的最大形变位置出现在旋翼安装端，形变量控制在不影响旋翼旋转平面的范围内，不会因为形变导致桨距变化影响飞行稳定性。

　　旋翼的正反桨布局按照对角线同向的原则配置，两个顺时针旋转的旋翼和两个逆时针旋转的旋翼对角布置，飞行时通过调整不同旋翼的转速差就能实现俯仰、横滚、偏航的姿态控制，不需要额外的舵面结构，整体机械结构的可靠性更高。中心舱底部预留了通用的载荷安装接口，支持挂载相机、小型抛投装置、气体检测模块等不同的任务设备，接口的安装孔位采用通用的间距标准，不需要对机架做二次改造就能完成不同任务载荷的换装。整机的重心设计严格控制在中心舱的几何中心位置，装配时电池、飞控等重量较大的部件都围绕重心位置布置，能降低飞行时的姿态调整能耗，延长续航时间。机臂的表面做了流线型的过渡处理，飞行时能降低空气阻力，减少风阻带来的动力损耗，同时也能降低高速飞行时的风噪。在结构的连接位置，所有的棱角都做了圆角过渡处理，避免装配和外场携带时出现磕碰划伤的问题，也能减少应力集中，提升结构件的疲劳寿命。针对户外作业可能遇到的轻微碰撞场景，机臂靠近末端的位置设计了易损的溃缩段，当发生轻微碰撞时溃缩段会优先吸收冲击能量，避免冲击力传递到中心舱损坏内部的电子元件，更换时只需要替换受损的机臂段就能快速恢复使用，降低维护成本。
