轻量化镂空异形连接支架结构设计

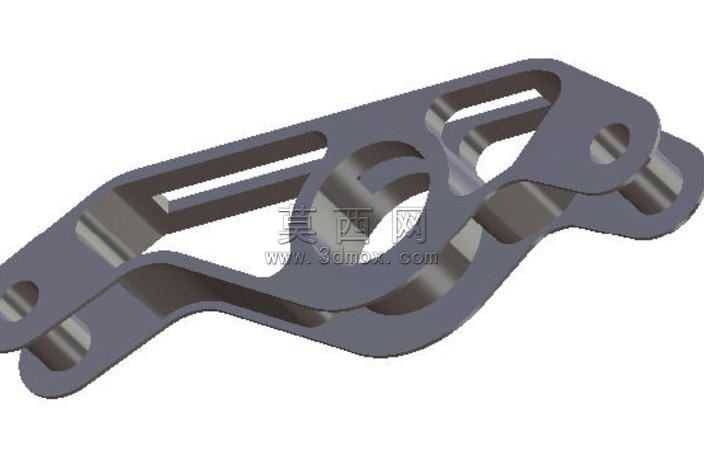

本作品为一款采用拓扑优化思路设计的异形连接支架，整体建模过程依托三维参数化设计软件完成，从初始的载荷工况定义出发，先划定支架的安装点位边界与受力传导路径，再通过逐步切除非受力区域的材料完成整体形态的推演。建模阶段全程采用实体特征建模逻辑，先绘制支架的整体外轮廓草图，通过拉伸生成基础实体坯件，再根据受力路径的走向，依次切除多余的实体区域，形成多处流畅的弧形镂空槽结构，所有镂空边缘均做了等半径圆角过渡处理，避免应力集中问题的出现。渲染阶段采用哑光金属材质赋予模型，模拟高强度铝合金的表面质感，材质参数调整为低反光度、细微颗粒粗糙度，还原工业金属零件的真实视觉效果，渲染视角选取斜向等轴测角度，可完整呈现支架的整体轮廓、镂空布局以及侧面的厚度变化，同时通过柔和的环境光影打亮零件的曲面转折处，清晰展现各结构的衔接关系。结构设计上，支架两端设置有带通孔的安装凸台，凸台厚度大于主体板材厚度，可提升安装点位的结构强度，避免安装锁紧时出现变形；主体部分的镂空结构并非随意开设，每一处镂空的走向都与受力传导方向保持一致，在保证整体结构刚性、满足承重连接需求的前提下，最大限度去除冗余材料，实现零件的轻量化目标，降低整体自重与材料消耗。整体曲面过渡顺滑，无尖锐棱角与突兀的结构转折，所有相邻面之间均做了相切约束处理，既保证了零件的加工工艺性，可适配冲压或铣削加工的工艺要求，也能有效降低使用过程中应力集中导致的断裂风险，整体设计兼顾了结构强度、轻量化需求与工业美学表现，可作为机械连接结构轻量化设计的参考案例。
