航天器面板自锁式鱼叉对接锁紧结构

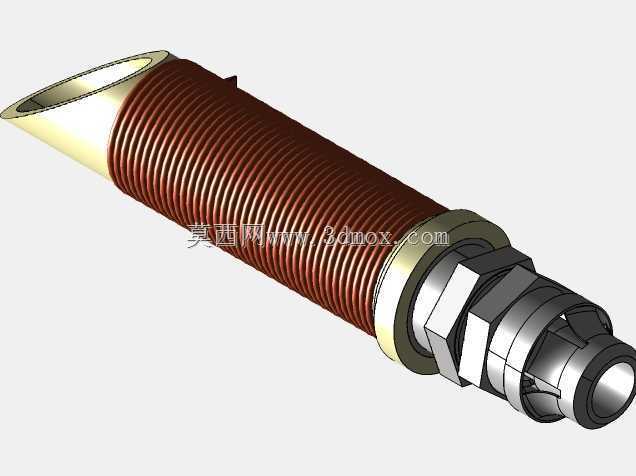

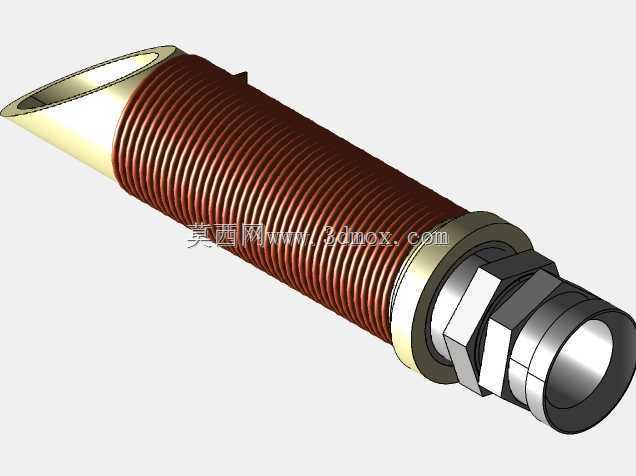

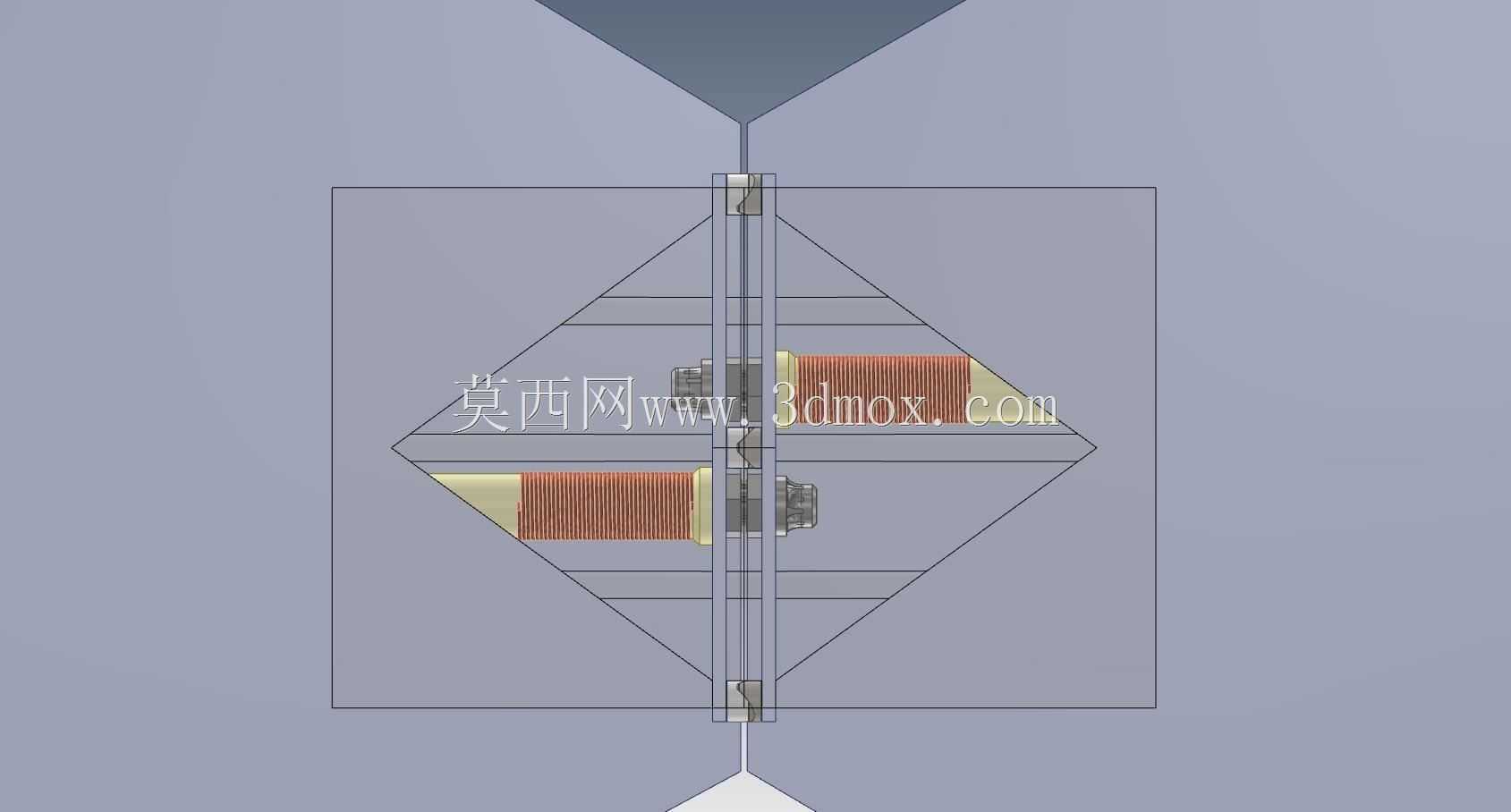

　　该结构主要应用于航天器舱外可展开天线面板的在轨对接锁紧场景，属于航天机构中典型的无源快速锁紧类部件，适配空间环境下无人工干预的自主对接作业需求，可在天线面板展开到位后完成两个相对面板的刚性锁合，承受发射段振动、在轨热变形以及空间微流星冲击带来的交变载荷，避免面板对接后出现间隙松脱影响天线电性能。从实际功能逻辑来看，整套结构依靠电磁触发与机械自锁配合完成动作：初始状态下锁杆被压缩弹簧约束在单侧面板的衬套内部，衬套作为导向件内嵌在面板安装孔内，与面板表面齐平无外凸轮廓，不会在面板收拢折叠阶段产生干涉剐蹭；当两个面板通过牵引电缆拉拽到位、两侧安装孔完全对齐后，给电磁绕组施加触发电压，电磁力克服弹簧预紧力推动锁杆射出，

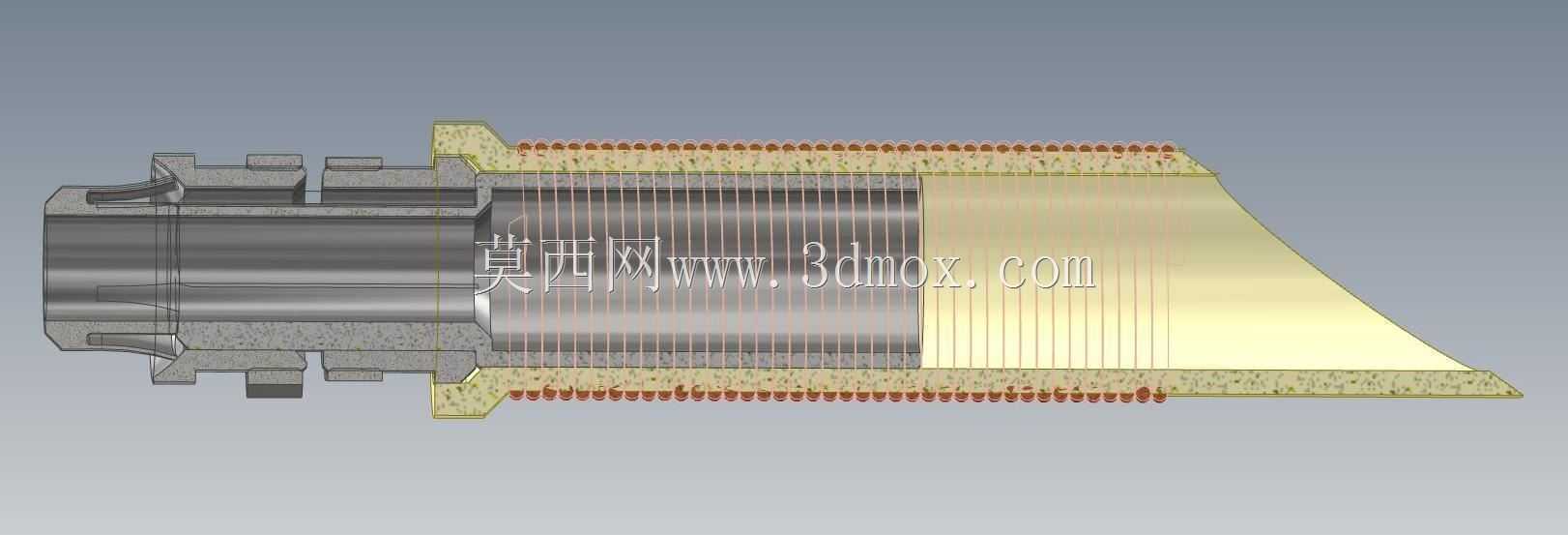

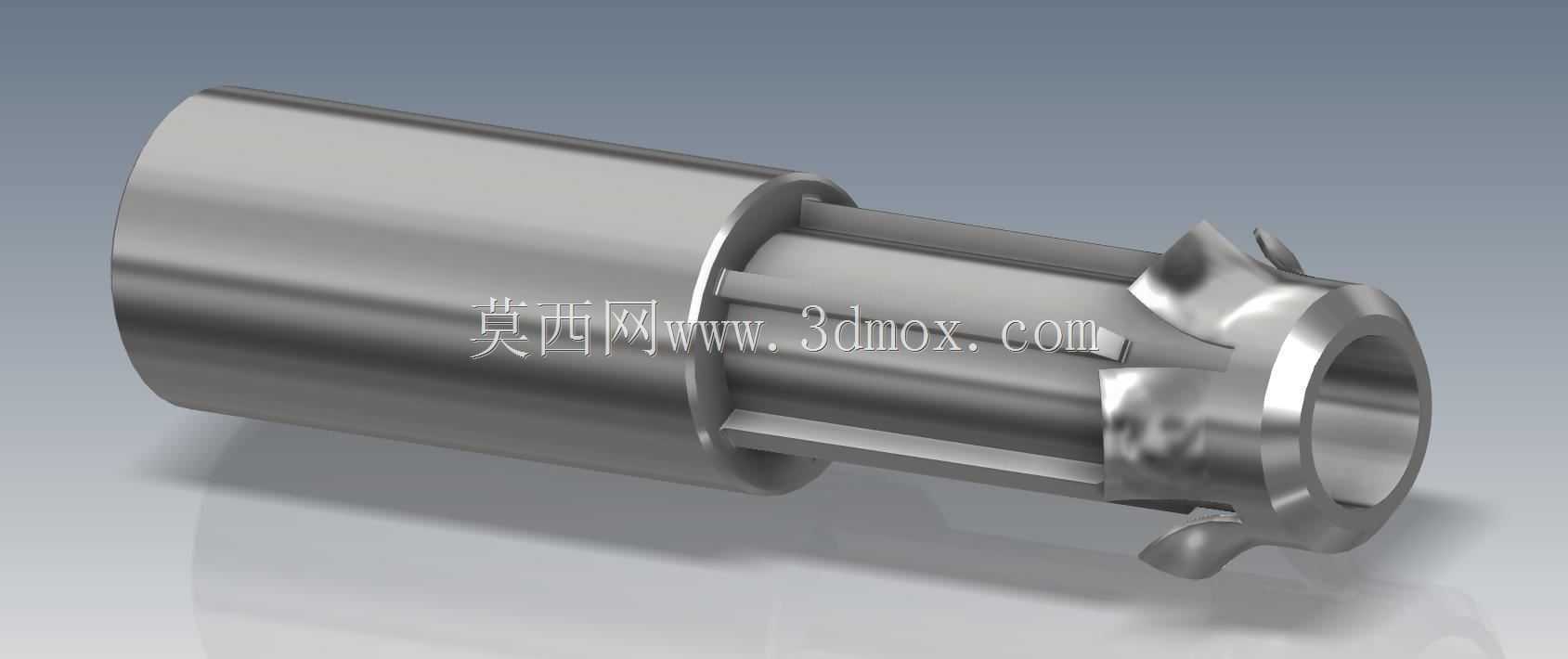

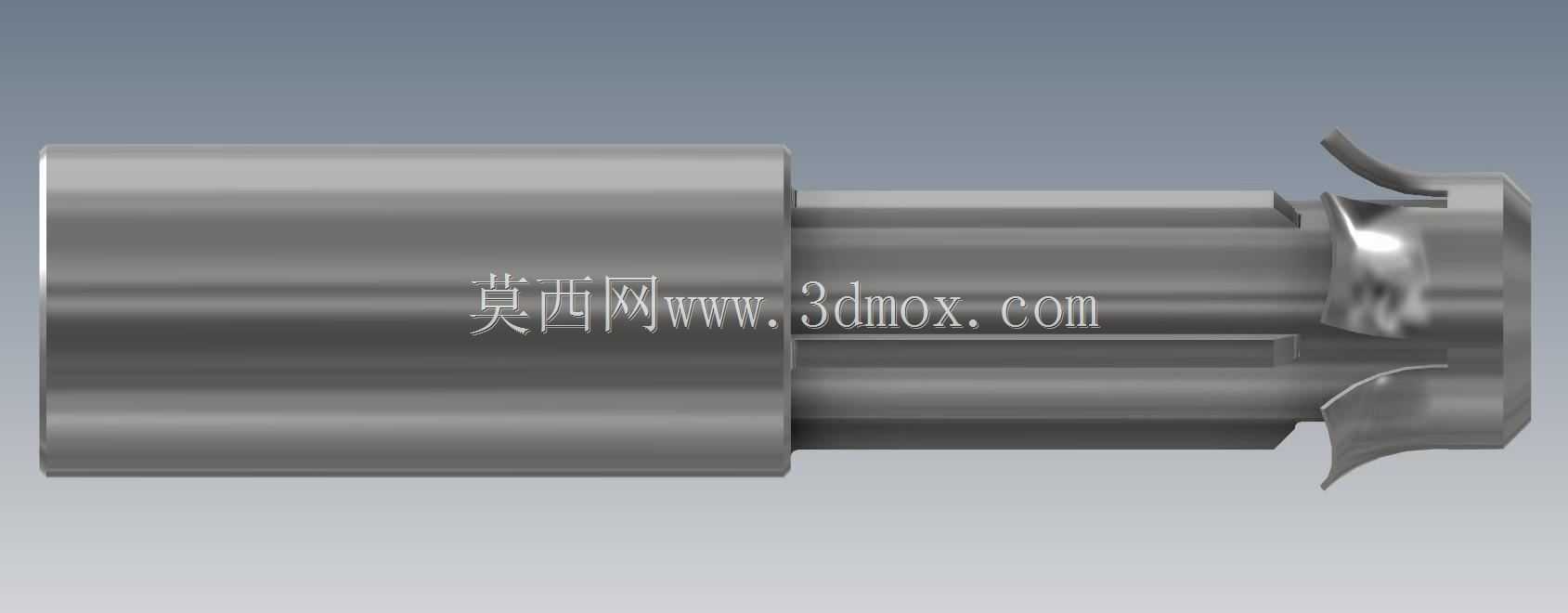

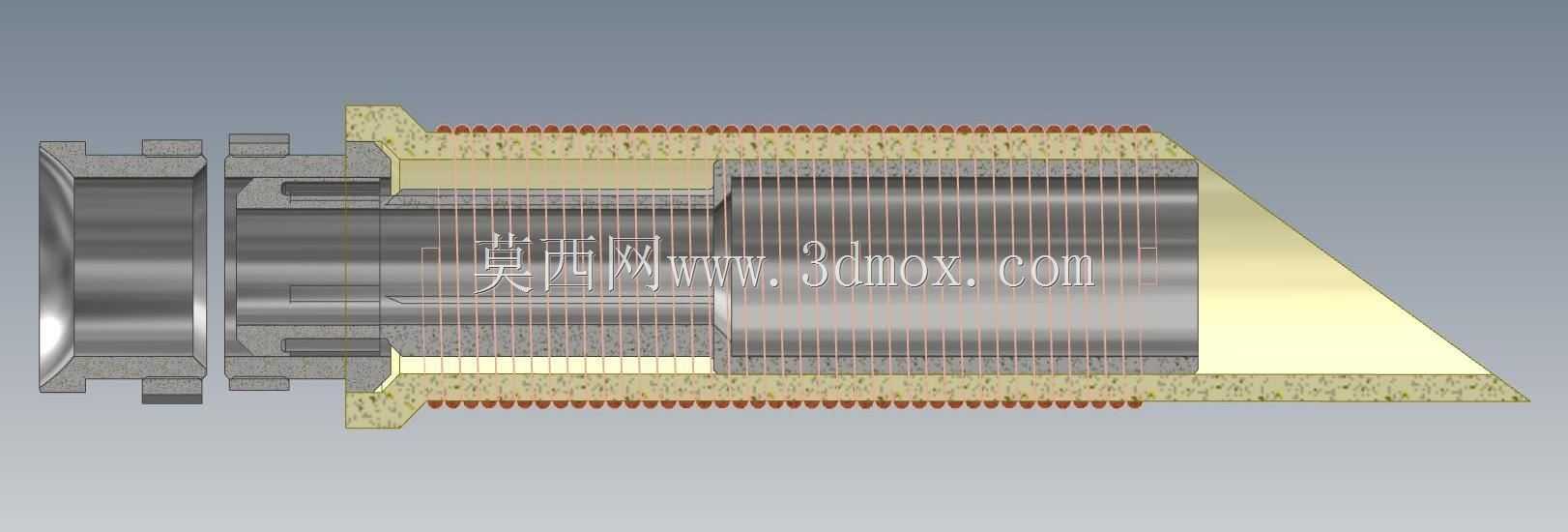

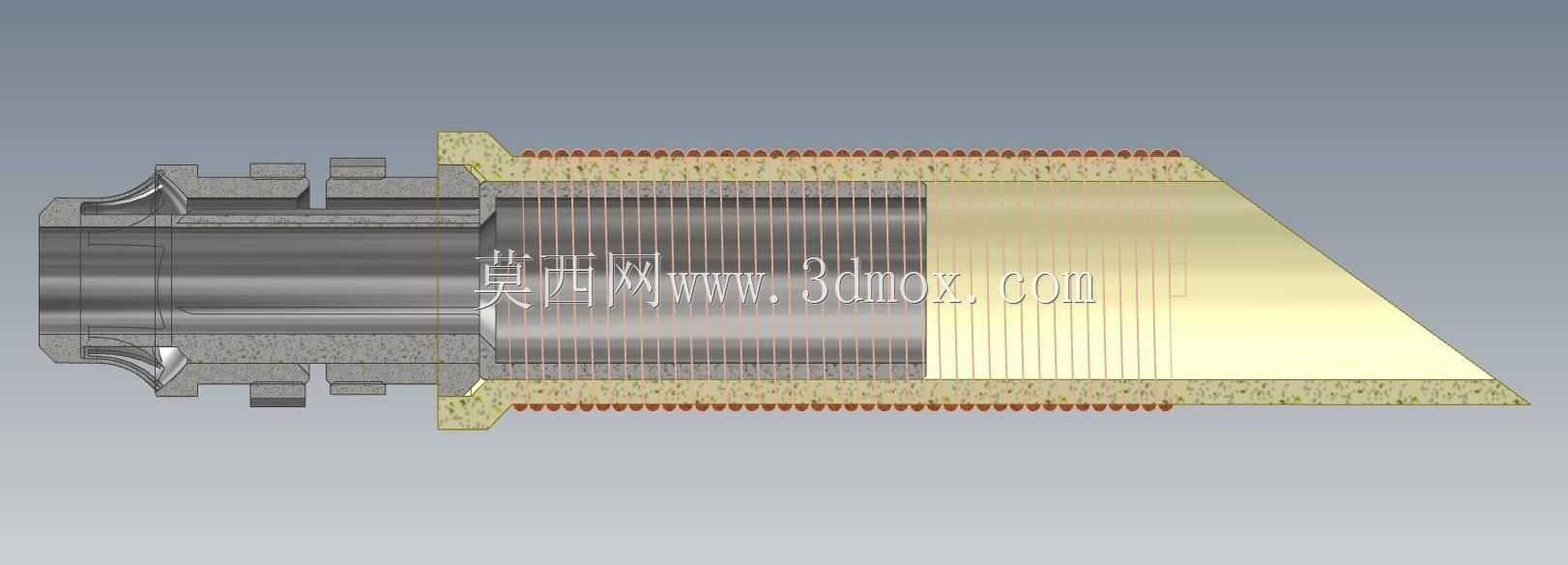

　　穿入对侧面板的衬套孔内，锁杆行进至35-36mm行程位置时，轴环抵靠衬套端面完成轴向限位，此时锁杆端部的花瓣式弹性卡爪越过衬套孔的边缘台阶，在自身弹性作用下张开抵靠在对侧衬套的球面端面上，形成反向止退的自锁结构，即便后续电磁触发力撤销，卡爪的机械锁合也能持续保持锁紧力，不会因为振动冲击出现松脱。设计过程中优先考虑了空间应用的轻量化与可靠性约束，整套锁紧组件包含锁杆、弹簧、电磁绕组、衬套、卡爪在内的所有零部件总重量严格控制在800克以内，避免给航天器带来额外的载荷负担；锁杆的长度公差控制在1毫米范围内，既保证足够的穿入深度形成可靠锁合，又不会因为长度超差顶穿对侧面板的外表面，影响天线的型面精度。安装边界上，

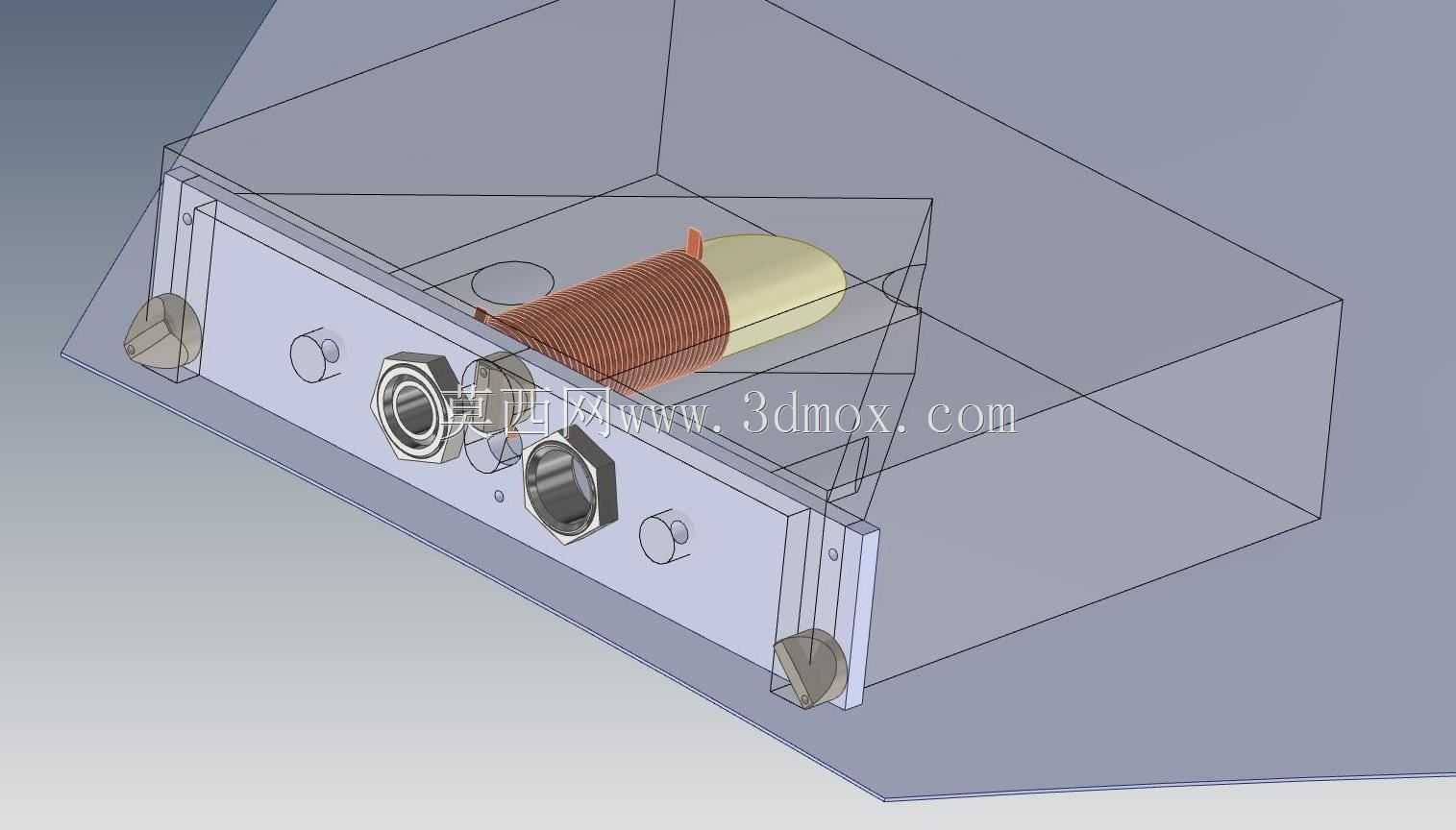

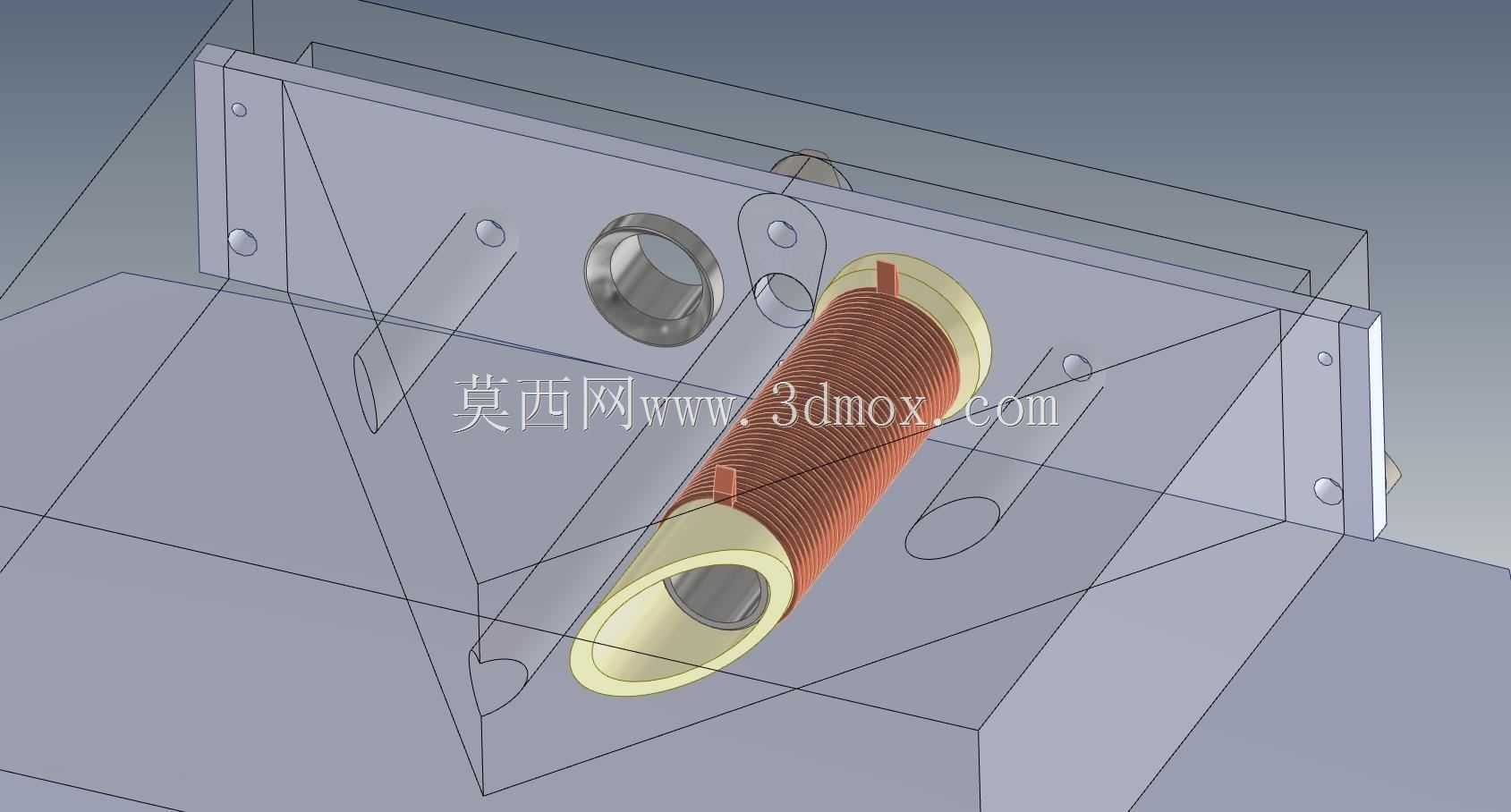

　　两个对接面板上各预制两个同轴安装衬套，衬套与面板采用过盈配合加胶接的方式固定，安装后衬套内孔的同轴度公差控制在0.05mm以内，保证锁杆射出时不会出现卡滞；单侧衬套的内部集成了电磁绕组与弹簧容纳腔，腔体内壁做硬质阳极氧化处理，降低锁杆往复运动的摩擦系数，同时提升空间环境下的耐磨与抗冷焊性能。结构的受力路径设计也做了针对性优化：锁紧状态下，面板受到的分离载荷首先通过衬套传递到锁杆轴环，再由锁杆传递到对侧卡爪，最终分散到对侧衬套的整个安装端面，不会出现局部应力集中导致的结构失效；花瓣卡爪的张开角度经过反复迭代验证，在保证足够止退力的同时，不会因为长期处于张紧状态出现应力松弛，适配空间高低温交变环境下的材料性能变化。

　　不同于地面常用的螺栓连接或者卡扣连接，该鱼叉式锁紧结构不需要额外的旋转拧紧动作，单次直线动作即可完成锁合，响应速度快，对对接时的位置误差容忍度更高，即便两个面板的孔位存在小范围的径向偏差，锁杆前端的导向锥面也能引导锁杆顺利穿入对侧孔内，降低了对面板展开定位精度的要求，间接简化了天线展开机构的设计复杂度。
