小屋转轮模具用热流道分流板结构设计

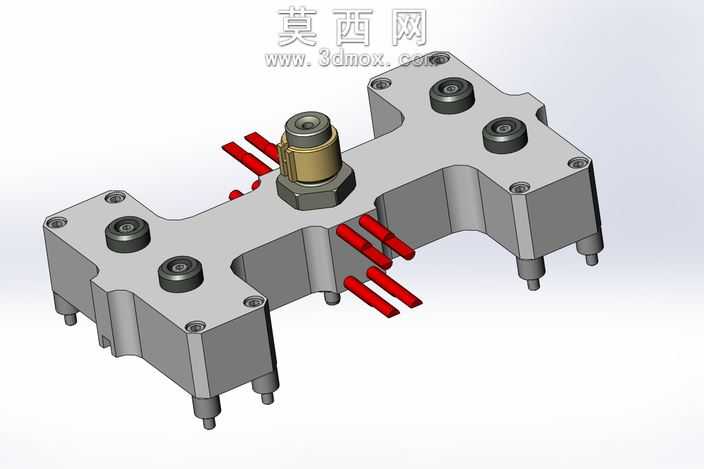

本作品为小屋转轮模具配套的热流道分流板组件三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循注塑模具热流道系统的设计规范，对每一处结构细节都做了精准还原。模型整体为对称式工字型分流板基体，建模时优先采用拉伸、切除等基础特征搭建主体框架，再通过阵列、镜像特征完成多组热嘴安装位、固定螺栓孔的布局，保证各流道出料位置的位置精度与对称性，适配一模多腔的小屋转轮注塑成型需求。材质设置上，分流板基体采用模具常用的热作模具钢材质，渲染时赋予金属哑光磨砂质感，还原钢材经过调质处理后的表面状态；顶部主射嘴部位设置铜合金锁紧螺母与钢制射嘴主体，通过不同的金属材质粗糙度区分零件属性，铜件部分做了轻微的金属光泽处理，突出与基体的材质差异；固定螺栓采用标准内六角圆柱头螺钉模型，表面做发黑处理的深色哑光材质，与银灰色的分流板基体形成视觉区分；侧边伸出的红色加热元件采用耐高温工程塑料材质，赋予鲜亮的红色半哑光质感，清晰标识出加热组件的安装位置，直观展现热流道的加热布局结构。结构设计上，分流板内部做了平滑过渡的流道布局建模，避免流道出现直角死角造成料流滞留，各出料位的热嘴采用标准热尖式结构，建模时还原了热嘴头部的细小出料口、定位台阶以及密封结构，保证热流道与模具型腔对接的密封性；分流板上的固定螺栓孔做了沉头设计，避免螺栓头突出板件表面影响安装精度，板体边缘做了合理的倒角处理，既符合实际加工的工艺要求，也避免尖锐边角带来的安全隐患。设计思路围绕小屋转轮这类小型多腔注塑件的成型需求展开，通过对称式分流道布局保证各型腔的进胶压力、温度均匀一致，减少塑件出现缺胶、飞边、色差等成型缺陷的概率，加热元件沿流道走向均匀布置，保证分流板整体温度均匀，避免出现冷料堵塞流道的问题，整体结构紧凑，安装定位清晰，可直接用于同类型模具的热流道系统设计参考，也可用于模具组装模拟、干涉检查等设计验证环节，帮助设计人员提前排查装配问题，缩短模具开发周期。
