带侧抽芯结构的注塑模具三维设计

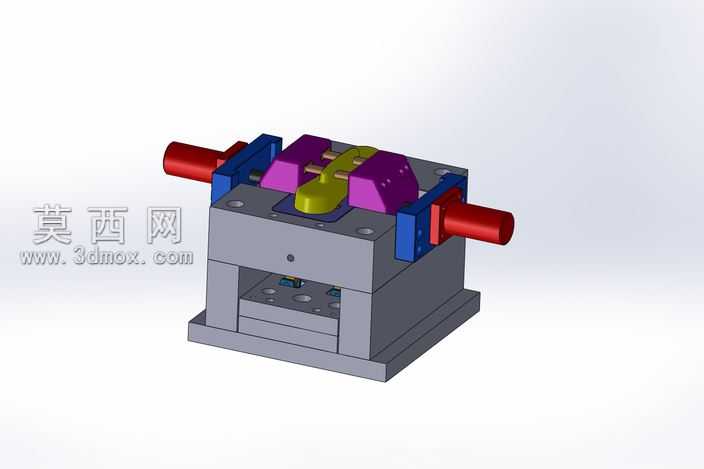

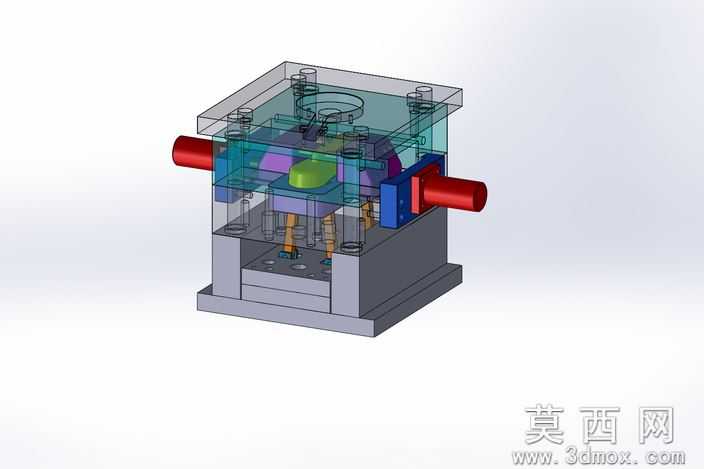

本作品为带双侧抽芯结构的注塑模具三维建模成果，建模过程严格遵循注塑模具设计规范，先完成模架基础结构的搭建，依次构建定模座板、动模座板、支撑板、垫块等模架组成部件，保证各板件的安装定位尺寸匹配，导向孔与导柱的配合公差符合模具装配要求。随后完成型腔与型芯部分的建模，根据成型塑件的外形轮廓构建型腔曲面，通过实体切除、曲面缝合等操作生成精准的型腔结构，型芯部分则对应塑件的内部结构特征，逐一构建凸起、凹槽等细节结构，保证成型后塑件的尺寸精度符合设计要求。针对塑件侧面存在的倒扣特征，设计了双侧斜导柱抽芯机构，建模时精准计算斜导柱的倾斜角度与抽芯行程，构建滑块、锁紧块、斜导柱等抽芯组件，保证开模时斜导柱能够带动滑块平稳完成侧抽芯动作，避免抽芯过程中出现卡滞、拉伤塑件的问题。材质渲染阶段，为模架金属部件赋予灰色钢材材质，调整金属粗糙度参数体现模具钢的哑光金属质感，侧抽芯的斜导柱部分赋予亮红色工程塑料材质区分功能部件，锁紧块与滑块的配合面赋予蓝色硬质合金材质，型腔内部的成型塑件赋予紫色、黄绿色不同的塑料材质，直观区分模具各部分的功能分区。结构设计上充分考虑模具的装配合理性，在动模部分设置了顶出机构的安装空间，预留顶杆孔的安装位置，合模时锁紧块能够完全压紧滑块，承受注塑过程中的型腔内压力，避免注塑时滑块移位产生飞边。整个建模过程通过参数化设计方式完成，各部件之间添加正确的装配约束关系，可直观模拟模具的开模、合模、抽芯、顶出的完整动作流程，验证模具结构的动作可行性，排查结构干涉问题，为后续的模具加工生产提供精准的三维数据参考。
