带防护框架的20升便携燃油储存罐结构设计

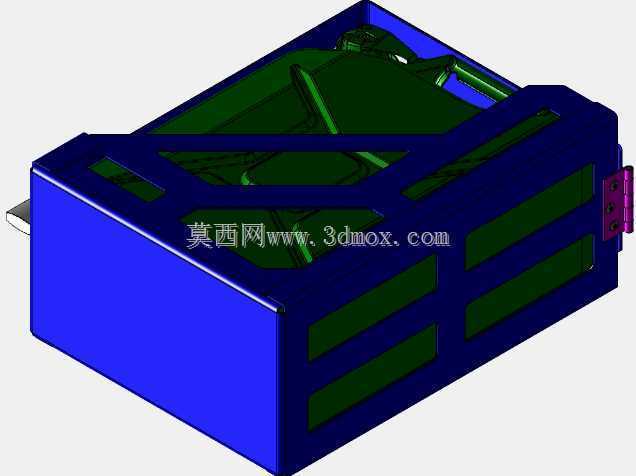

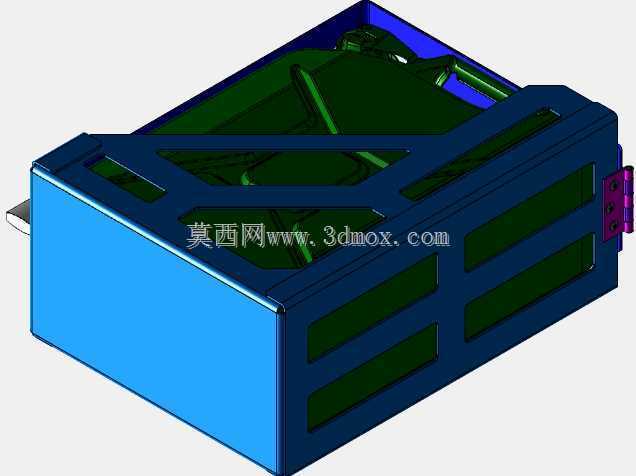

　　在户外作业、越野出行、应急保障以及小型动力设备补给场景中，便携储油容器的可靠性直接关系到作业连续性与出行安全，这款20升容量的储油容器，从实际使用痛点出发完成整体结构设计，兼顾便携性、抗损性与使用安全性。日常使用场景中，这类储油容器常被放置在越野车尾架、工程设备侧边储物位、户外作业工具舱内，运输过程中难免遭遇颠簸磕碰、外物挤压，甚至在极端越野场景下会被其他随行装备剐蹭撞击，因此设计时没有采用传统裸露式油桶结构，额外配置了一体式成型的金属防护外框，外框采用镂空斜撑结构，在不额外增加过多重量的前提下，将罐体主体完全包裹在内，斜向加强筋的排布刚好对应罐体受力薄弱的侧壁区域，即使外框受到侧向冲击，冲击力也会通过斜撑传导分散到框架整体，不会直接作用在塑料或金属罐体壁面，避免罐体因局部受力出现开裂渗漏。

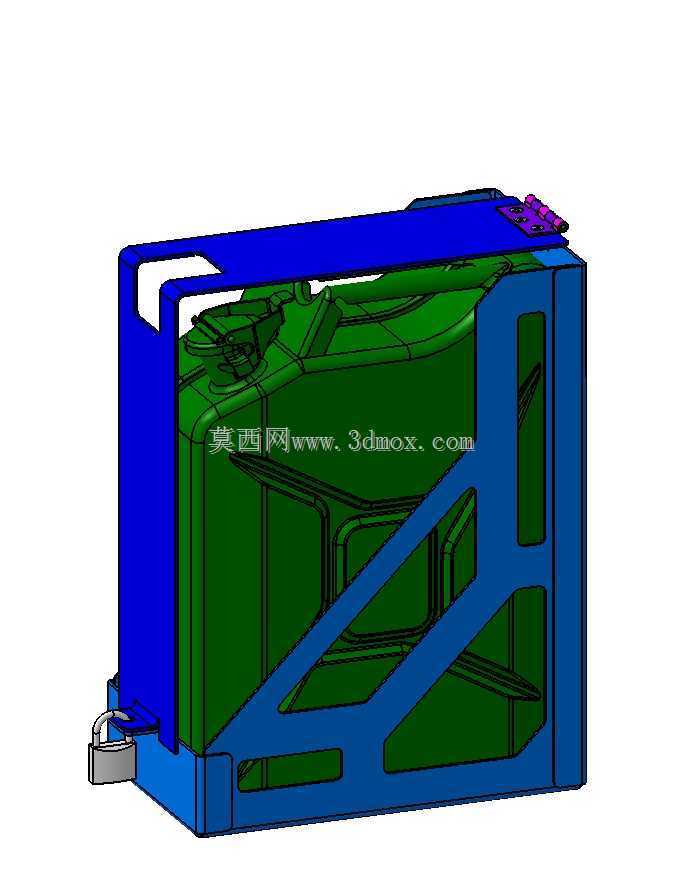

　　罐体本身沿用了经典便携油桶的人体工学造型，侧壁设置内凹式握持位，单人即可完成提拿、倾倒操作，顶部的加注口采用密封锁止结构，搭配卡扣式压盖，可避免运输过程中因晃动出现燃油溢出，同时加注口的口径匹配常规燃油枪的出油速率，加注时不会出现呛油、溢油问题。防护框架的底部设置了锁止安装位，可搭配通用挂锁将储油罐固定在车架或设备支架上，防止户外停放时出现遗失问题，框架顶部的卡扣结构可与配套的固定绑带、快拆支架适配，无需额外打孔改造即可完成在不同载体上的安装固定。

　　从安装边界来看，整体外廓尺寸适配多数越野车侧挂油桶架的安装孔位，框架侧边的安装面预留了通用固定孔距，可直接替换市面上同容量的传统制式油桶，无需对原有安装支架进行改造。罐体的壁厚经过梯度设计，握持区域与底部承托区域做了加厚处理，在盛装额定容量液体时，底部不会因为长期承重出现鼓胀变形，侧壁的加强筋沿着液体晃动的冲击力方向排布，车辆行驶过程中罐内液体晃动产生的冲击力会顺着筋条传导到框架上，降低罐体本身的疲劳损耗。

　　设计过程中也充分考虑了实际使用的操作便利性，防护框架的镂空区域刚好露出罐体的液位观察位，无需打开加注口即可快速判断内部剩余油量，框架的边角全部做了圆弧倒钝处理，搬运过程中不会划伤操作人员的手部或剐蹭其他装备。倾倒时，框架的上沿可作为辅助受力点，操作人员一手握持罐体自带的把手，一手扶住框架上沿即可稳定控制倾倒角度，控制燃油流出速率，避免加注时洒漏。不同于民用简易塑料油桶，这款带防护框架的储油罐可适应-30℃到60℃的工作环境温度，罐体材质耐燃油腐蚀，长期盛装汽油、柴油等燃料不会出现材质溶胀、脆化问题，防护框架表面做了喷塑防锈处理，在潮湿、高盐雾的户外环境下使用也不会过早出现锈蚀剥落问题。在野外作业场景中，这类储油罐还可临时作为备用储水容器使用，密封结构可保证内部液体不会被外界污染，防护框架也能避免罐体被尖锐石块、树枝戳破。针对不同使用场景的固定需求，框架背部预留了绑带穿装槽，既可以用螺栓硬连接固定在金属支架上，也可以用尼龙绑带快速绑定在行李架、设备舱护栏上，固定方式灵活，适配多种安装场景。
