齿轮泵端盖壳体结构三维建模

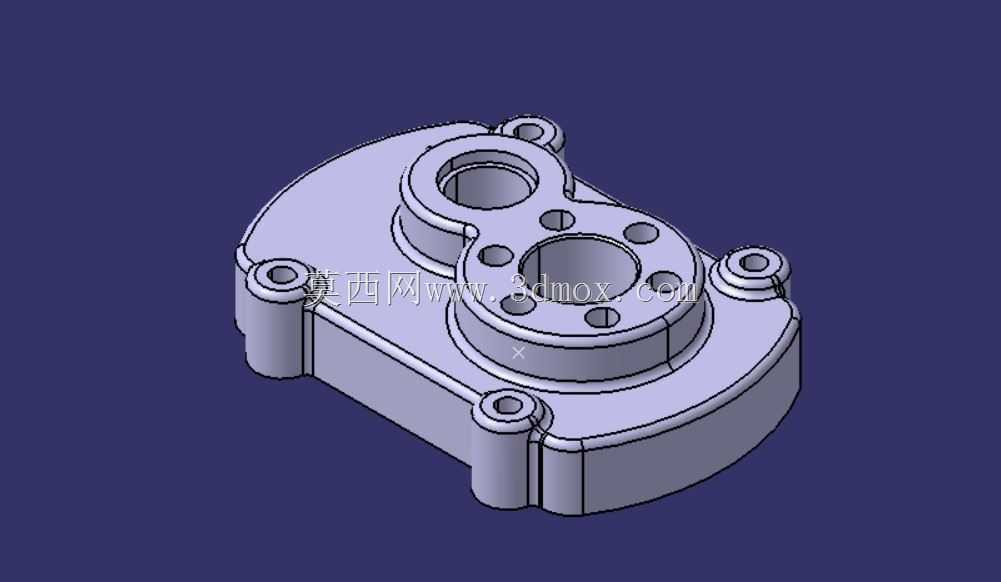

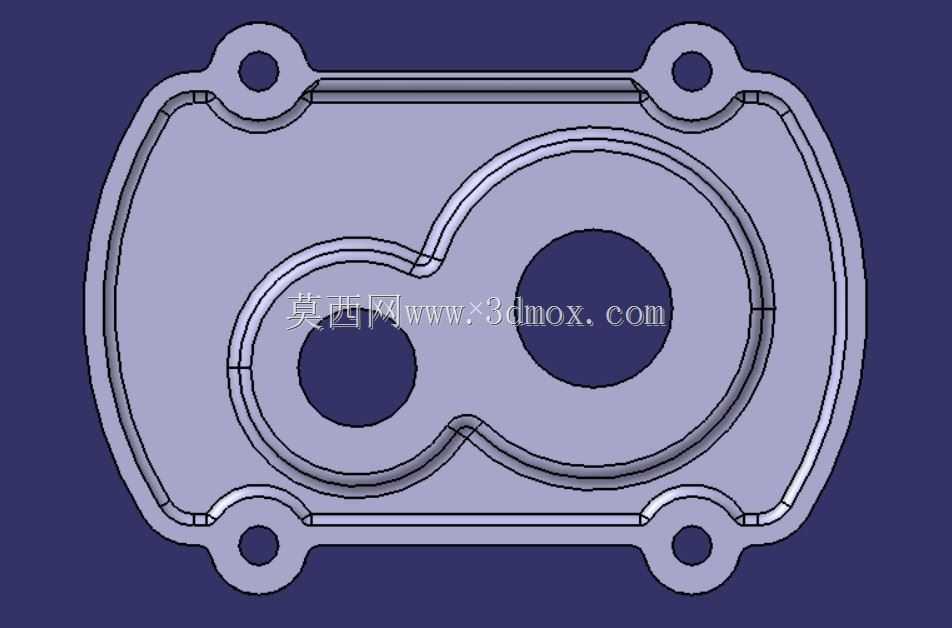

　　在液压动力单元、小型润滑系统、低压输油管路的配套组件里，齿轮泵端盖是直接决定泵体密封性能、齿轮轴系定位精度的核心承载零件，日常接触的机床润滑供油模块、小型液压站动力输出端、农机液压助力支路里，都能见到这类端盖结构的实际应用。从结构功能上看，这个零件首先承担着齿轮腔的侧向密封作用，端盖内侧的凹腔深度直接匹配齿轮副的轴向安装间隙，加工时的平面度要求直接影响泵体运行时的内泄量，要是端面平面度超差，齿轮运转时带压油液会从结合面缝隙渗漏，直接导致泵体输出压力不足、容积效率下降。设计这个零件的时候，首先要匹配对应齿轮泵的中心距参数，图中一大一小两个同轴孔系，大孔对应主动齿轮轴的轴承安装位，小孔对应从动齿轮轴的定位轴台，两个孔的同轴度、

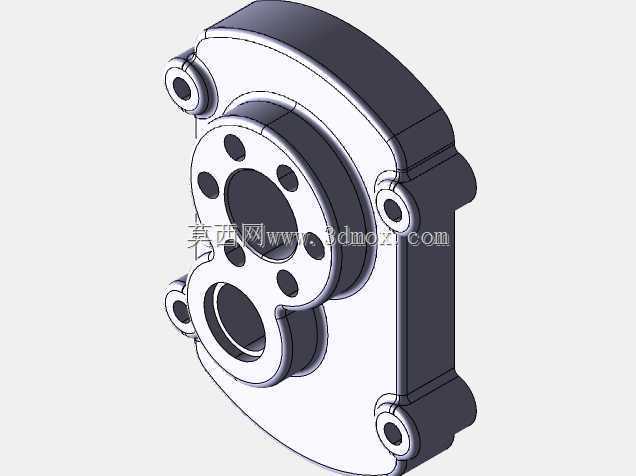

　　孔中心距公差必须和齿轮副的啮合参数严格匹配，不然装配后会出现齿轮卡滞、运转阻力过大、齿面异常磨损的问题。外围分布的带衬套安装孔，是用来穿装连接螺栓的，孔位的位置度要和泵体另一侧的螺纹孔完全对应，每个安装孔都做了凸台加厚处理，避免螺栓拧紧时端盖边缘出现应力集中导致的开裂，同时凸台结构也能减少端盖和泵体结合面的加工面积，降低平面加工的成本，还能提升结合面的密封压强，减少密封垫片的压溃失效概率。从安装边界来看，这类端盖的外形轮廓是随齿轮腔的外形做的随形设计，没有多余的外伸结构，能最大限度缩小泵体的整体安装尺寸，适配安装空间紧凑的小型设备场景，端盖外侧的轴孔位置做了加高的轴台，一方面是给轴封提供足够的安装长度，避免轴运转时油封出现偏磨漏油，

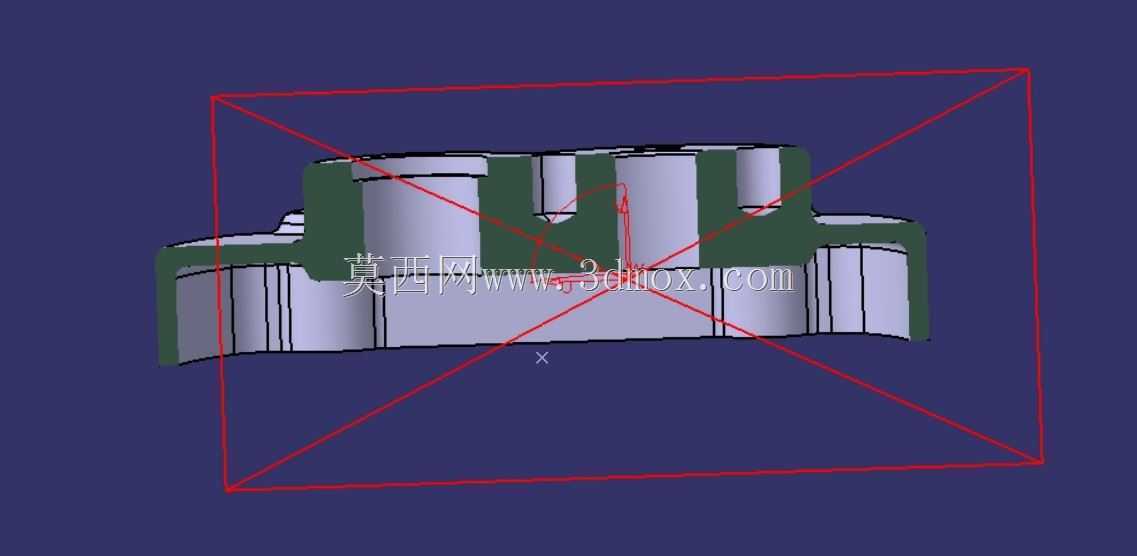

　　另一方面也能提升轴孔位置的结构强度，承受齿轮轴运转时带来的径向载荷。建模过程中做布尔运算的时候，要特别注意腔体和安装孔的相交位置处理，不能出现零厚度的几何面，不然后续导入工程图模块或者做有限元分析的时候会出现几何错误，实际加工中这类相交位置也要做微小的倒角处理，避免热处理的时候出现应力集中开裂。另外端盖的壁厚设计要均匀，大腔体周围的壁厚和安装凸台的厚度差不能过大，不然铸件冷却的时候会出现缩孔、翘曲变形，影响后续的机加工精度。在实际选型替换的时候，首先要确认两个轴孔的中心距、轴孔直径和现有泵体的齿轮轴参数匹配，再核对安装孔的孔位分布、螺栓孔直径是否和泵体连接位一致，同时要确认端盖凹腔的深度是否匹配齿轮的轴向厚度，预留合适的轴向间隙，

　　间隙过大会导致内泄增加，间隙过小会出现齿轮端面和端盖的摩擦磨损。这类端盖一般采用铸铁或者压铸铝合金材质，铸铁材质的端盖耐磨性能更好，适合压力稍高的液压系统，铝合金材质的重量更轻，适合对设备重量有要求的移动设备场景。建模的时候还要注意密封槽的尺寸设计，要是设计O型圈密封结构，密封槽的深度、宽度要匹配对应线径的O型圈参数，保证装配后密封圈有合适的压缩量，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足出现渗漏。端盖上的各个孔口位置都要做合适的倒角，一方面是去除机加工产生的毛刺，另一方面也能方便装配的时候引导轴承、油封、螺栓的安装，避免装配过程中切伤密封件或者刮伤轴的表面。从结构受力的角度看，端盖在泵体运行时要承受齿轮啮合带来的径向力、内部油液的压力，所以安装孔周围的加强结构设计很关键，图中几个安装凸台和腔体之间做了圆滑的过渡连接，能有效分散螺栓拧紧时的压应力和油液带来的推开力，避免长期运行后端盖出现变形。
