风洞测试用垂直轴风力涡轮机结构

　　这套垂直轴风力机结构，核心是为风洞试验场景搭建的测试载体，日常在高校风能实验室、风电企业研发中心的风洞试验段内使用，用来采集不同来流风速、湍流强度下的风轮气动载荷、启动风速、功率输出特性等核心参数，区别于户外并网运行的量产机型，这套结构的设计优先考虑测试过程中的拆装便捷性与参数可调整性，方便研发人员快速更换不同翼型的叶片、调整叶片安装角、更换不同阻尼特性的传动部件，完成多组对照试验。

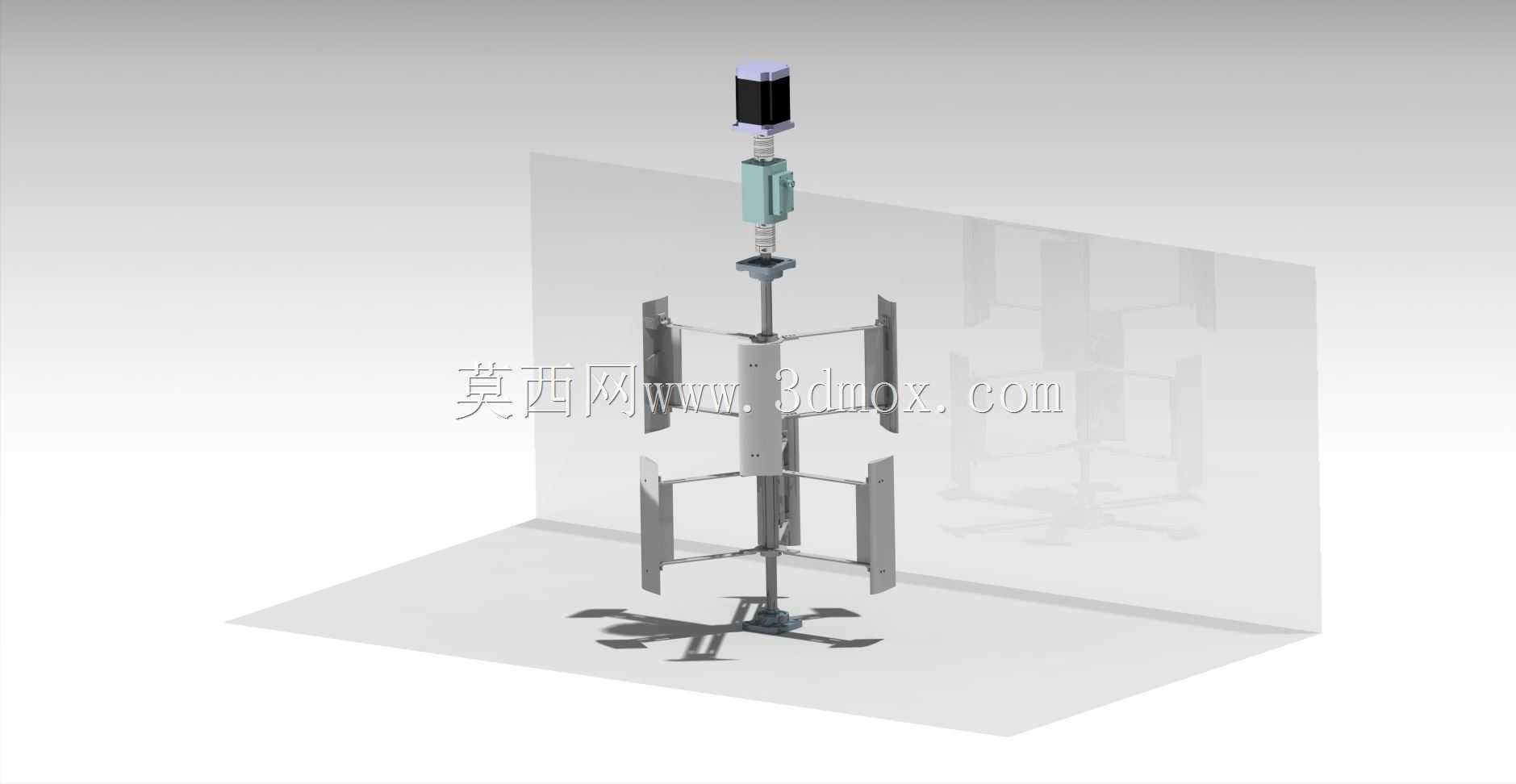

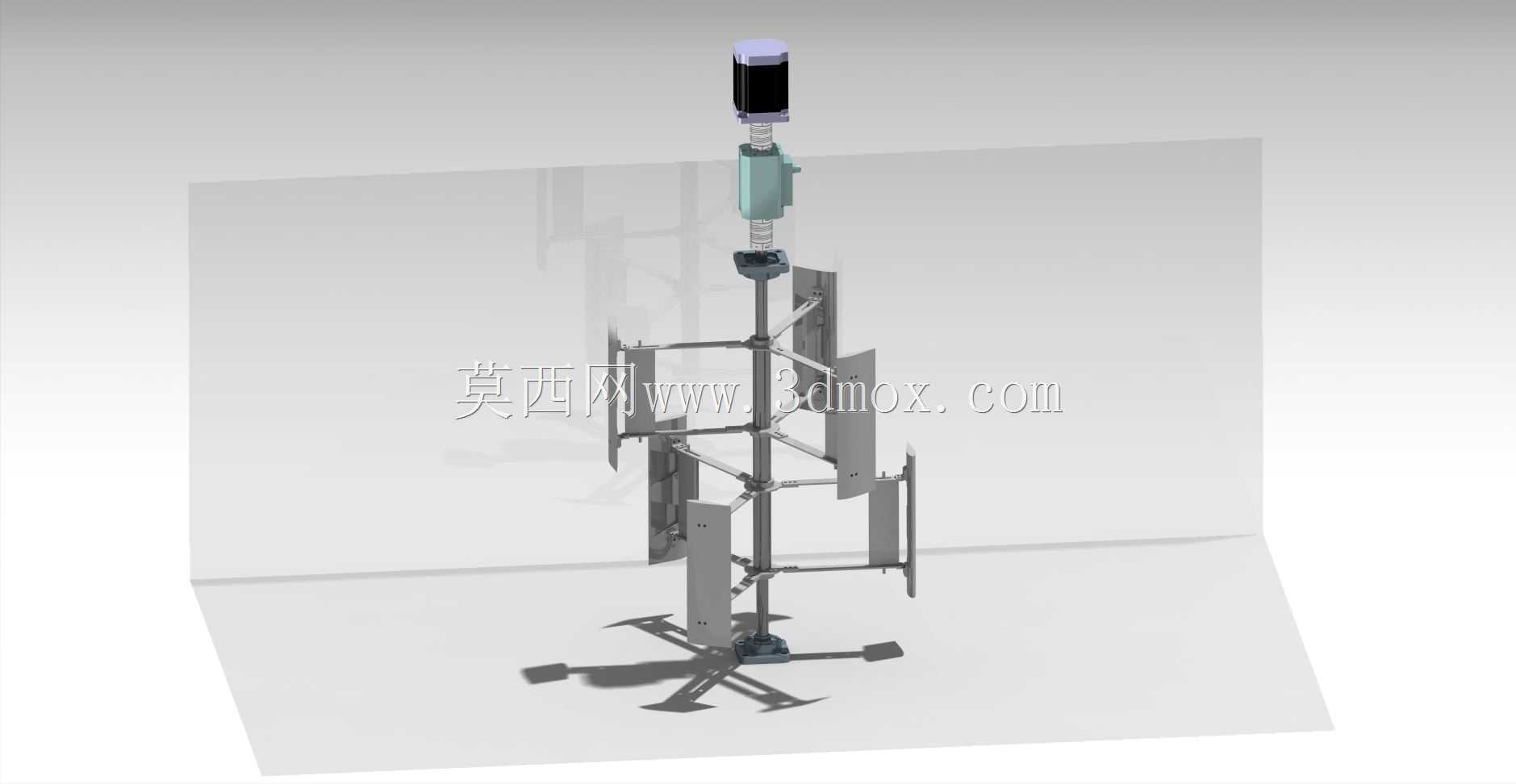

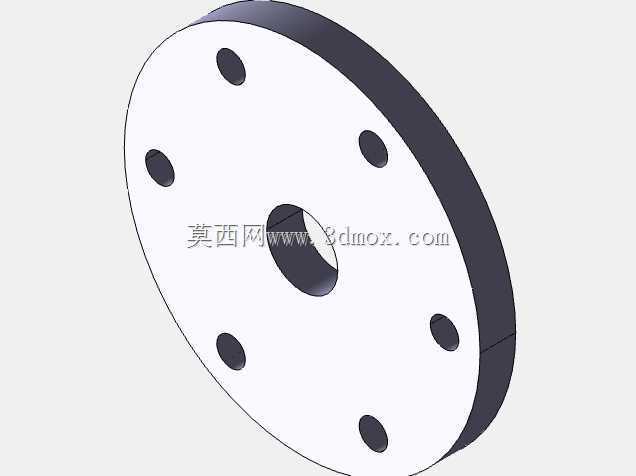

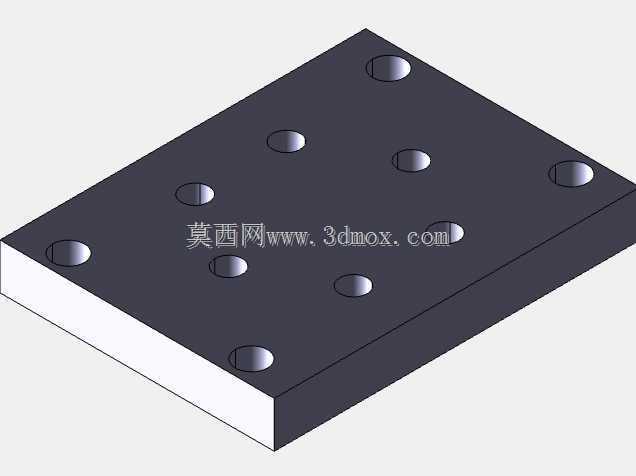

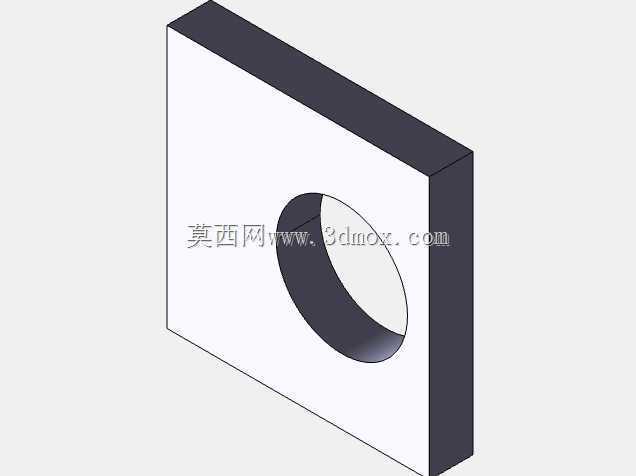

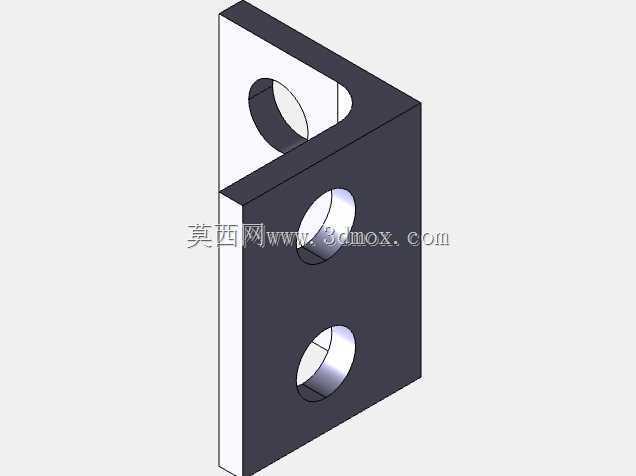

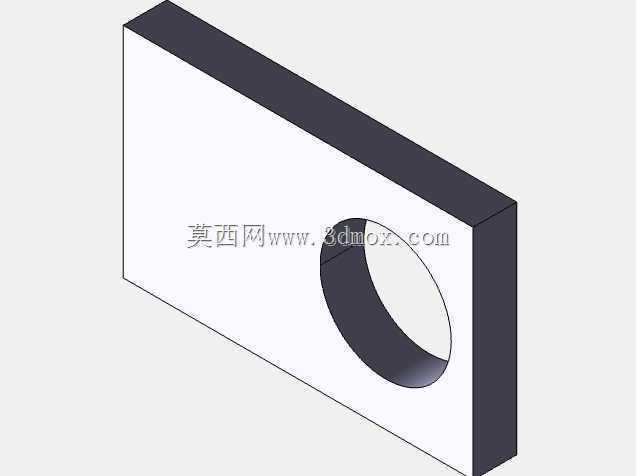

　　从结构布局来看，整套装置沿垂直轴线分层布置，最底部是十字形支撑底座，直接固定在风洞试验段的安装平台上，底座上预留了多组T型槽安装位，可根据风洞截面尺寸调整整机的固定位置，避免风轮旋转时的振动传递到风洞洞体影响测试精度，底座上方连接的是主支撑立柱，采用空心薄壁圆管结构，既保证轴向的支撑刚度，又能在内部布置扭矩传感器、转速采集模块的信号线，避免线缆外露干扰风洞内部流场。

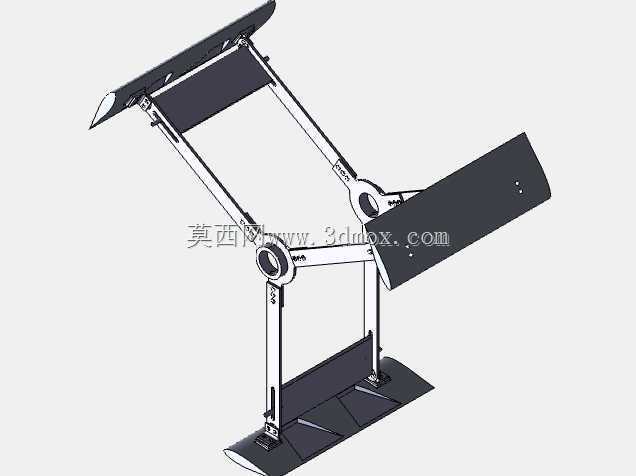

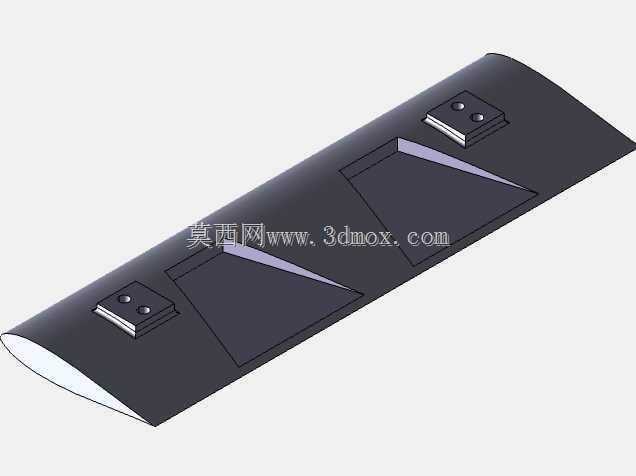

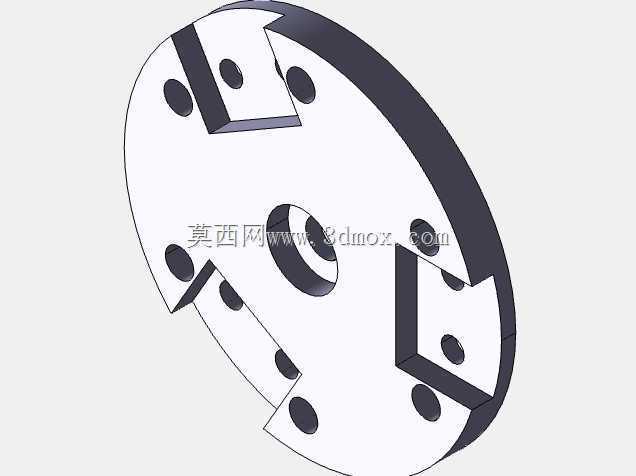

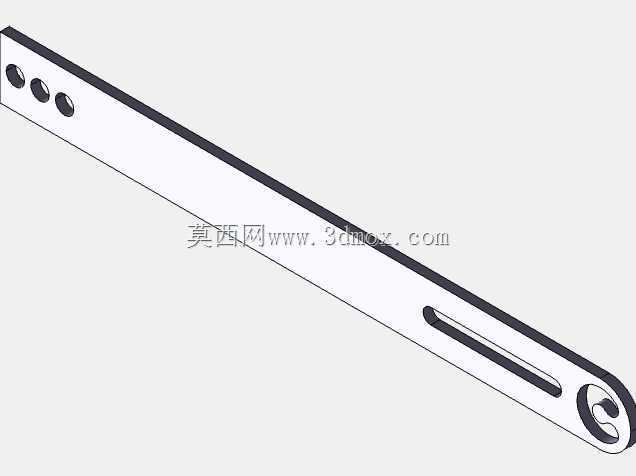

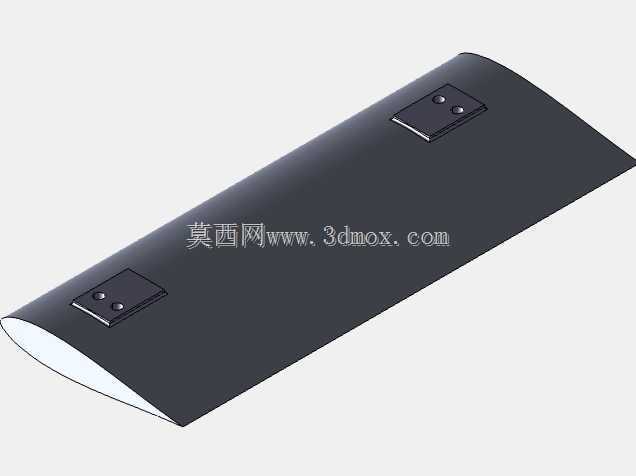

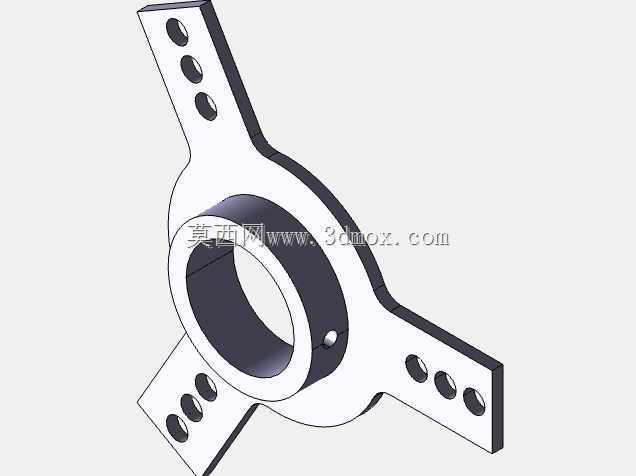

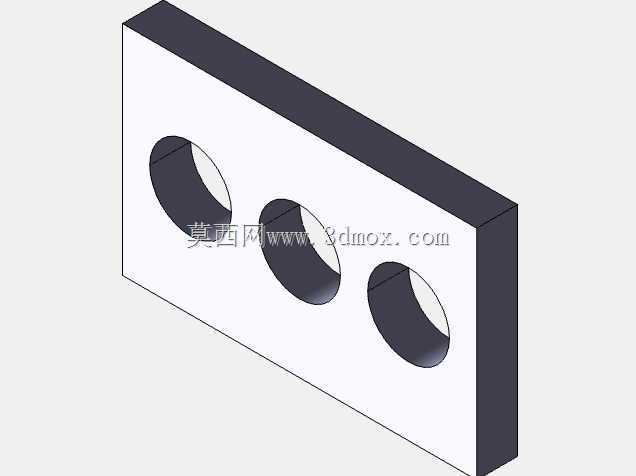

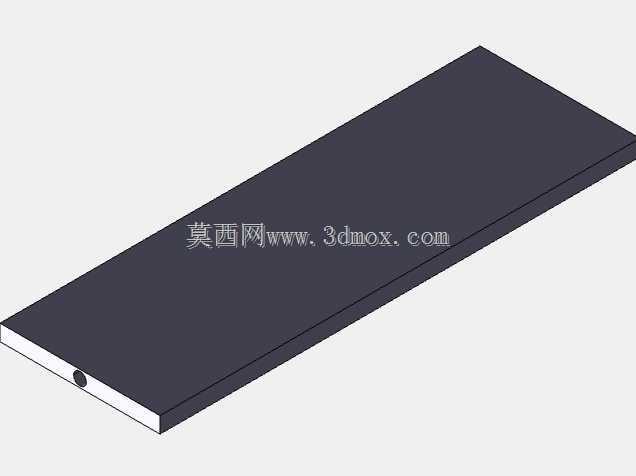

　　风轮部分采用双层H型叶片布局，上下两层各布置四片对称翼型的直叶片，叶片通过两端的水平支撑杆与中心轮毂连接，每根支撑杆上都设计了可锁紧的滑移结构，能够在一定范围内调整叶片的回转半径，适配不同截面尺寸的风洞试验段，避免叶片旋转时叶尖与风洞壁面距离过近产生壁面效应，干扰测试数据的准确性；叶片本身采用等截面直翼设计，相较于螺旋形垂直轴叶片，这种直叶片加工难度低，更换成本小，在试验阶段可以快速加工不同弦长、不同翼型的试件完成对照测试，不需要复杂的曲面成型工艺。

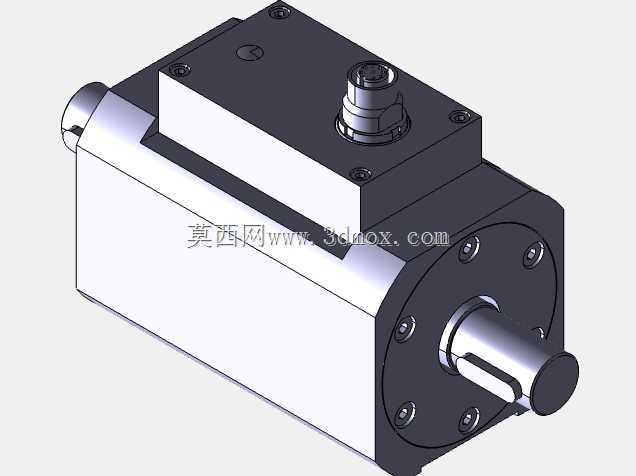

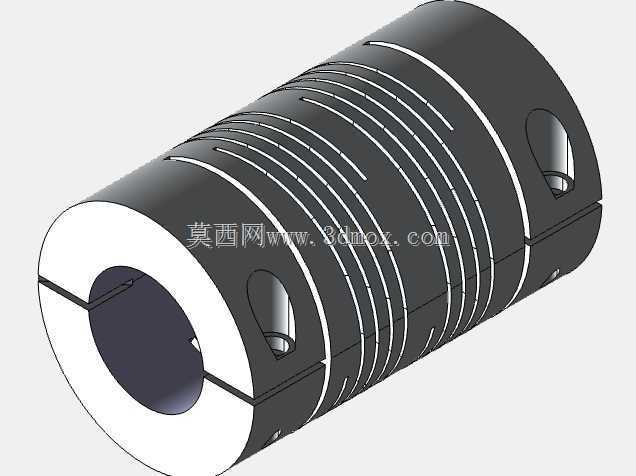

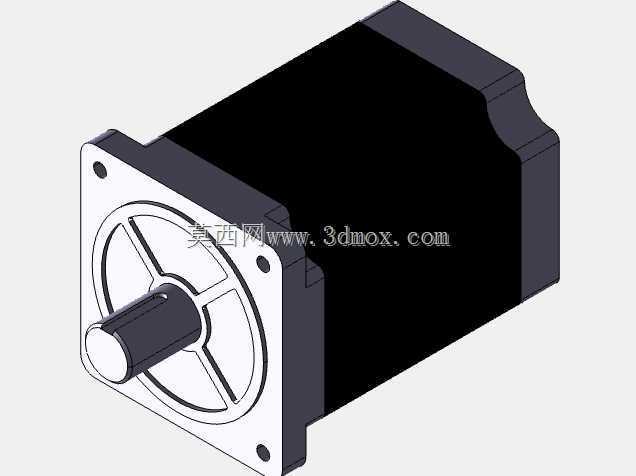

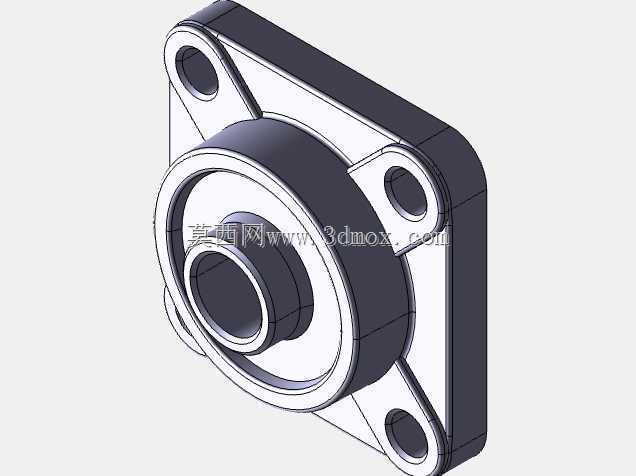

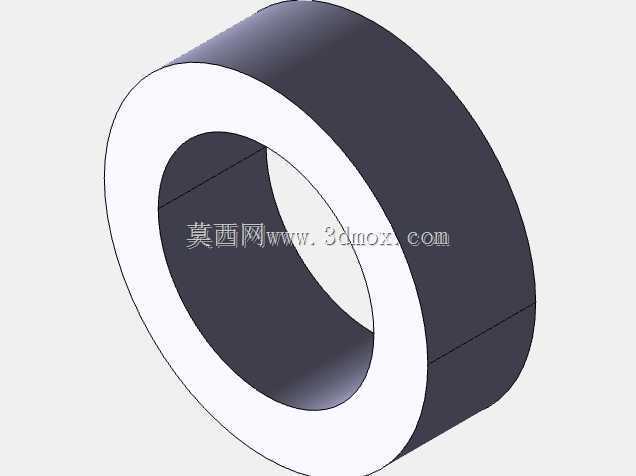

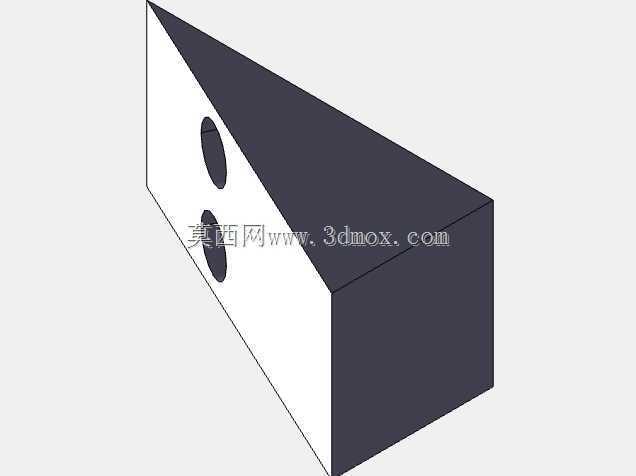

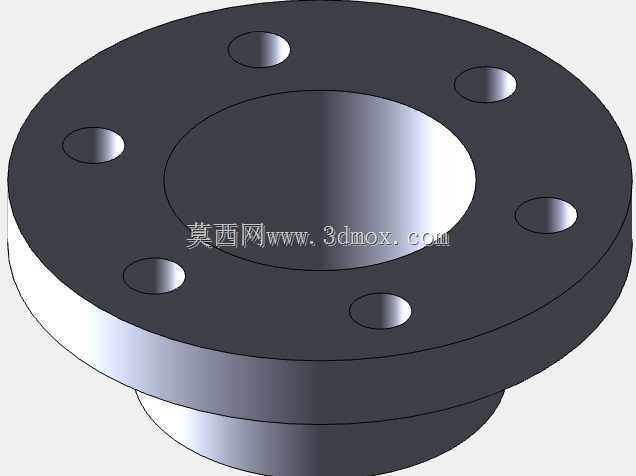

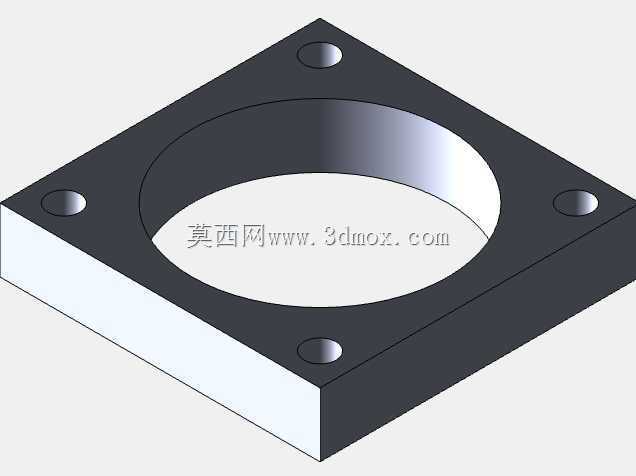

　　风轮上方的传动段依次布置了扭矩传感器、磁粉制动器与顶部支撑座，磁粉制动器用来模拟不同的发电负载，通过调整输入电流可以连续改变输出轴的阻尼大小，模拟风力机从空载启动到额定负载运行的全工况状态，扭矩传感器直接串接在风轮主轴与制动器之间，避免传动环节的功率损耗影响测量精度；顶部支撑座通过四根斜向支撑杆与底部底座连接，形成稳定的龙门式支撑结构，约束主轴上端的径向跳动，保证风轮在高风速测试工况下的旋转稳定性，避免主轴晃动带来的测试误差。

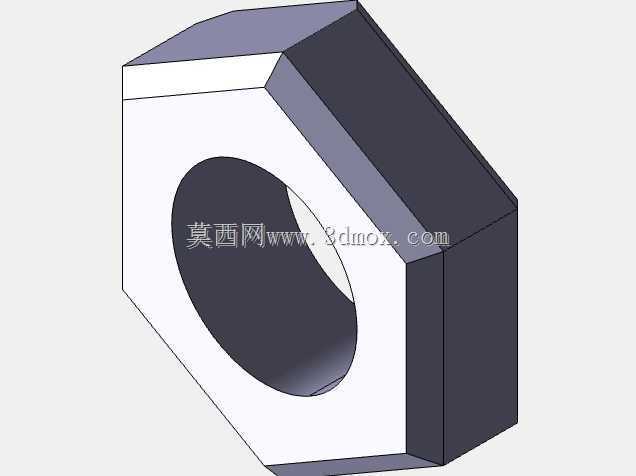

　　设计过程中特意控制了整机的迎风面结构尺寸，所有横向支撑杆件都采用流线型截面设计，降低支架本身的风阻，减少支架扰流对叶片区域流场的干扰；所有连接位置都采用内六角螺栓沉头安装，避免外露的螺栓头产生额外的湍流噪声。安装边界方面，整机最大回转直径控制在常规低速风洞1.2m直径试验段的80%以内，总高度不超过试验段高度的70%，保证风轮旋转区域处于风洞流场的均匀核心区，底部底座的安装孔位匹配国内多数教学与研发风洞的标准平台T型槽间距，不需要额外制作过渡转接板即可完成固定。

　　实际使用过程中，这套结构可以完成垂直轴风力机的启动特性测试、不同叶尖速比下的功率系数测试、叶片表面压力分布测试等多项试验内容，相较于户外实机测试，风洞内的测试环境可控，能够精准控制来流风速、风向角、湍流度等参数，排除户外自然风随机波动的干扰，获取的试验数据可以用来修正垂直轴风力机的气动仿真模型，为后续量产机型的叶片优化、结构减重提供数据支撑。结构上所有的运动部件都做了动平衡校正，在最高测试转速下整机振动幅值控制在0.1mm以内，避免长时间测试过程中连接部件出现松动，保证测试数据的重复性与可靠性。
