封闭式亚音速低速闭环风洞结构设计

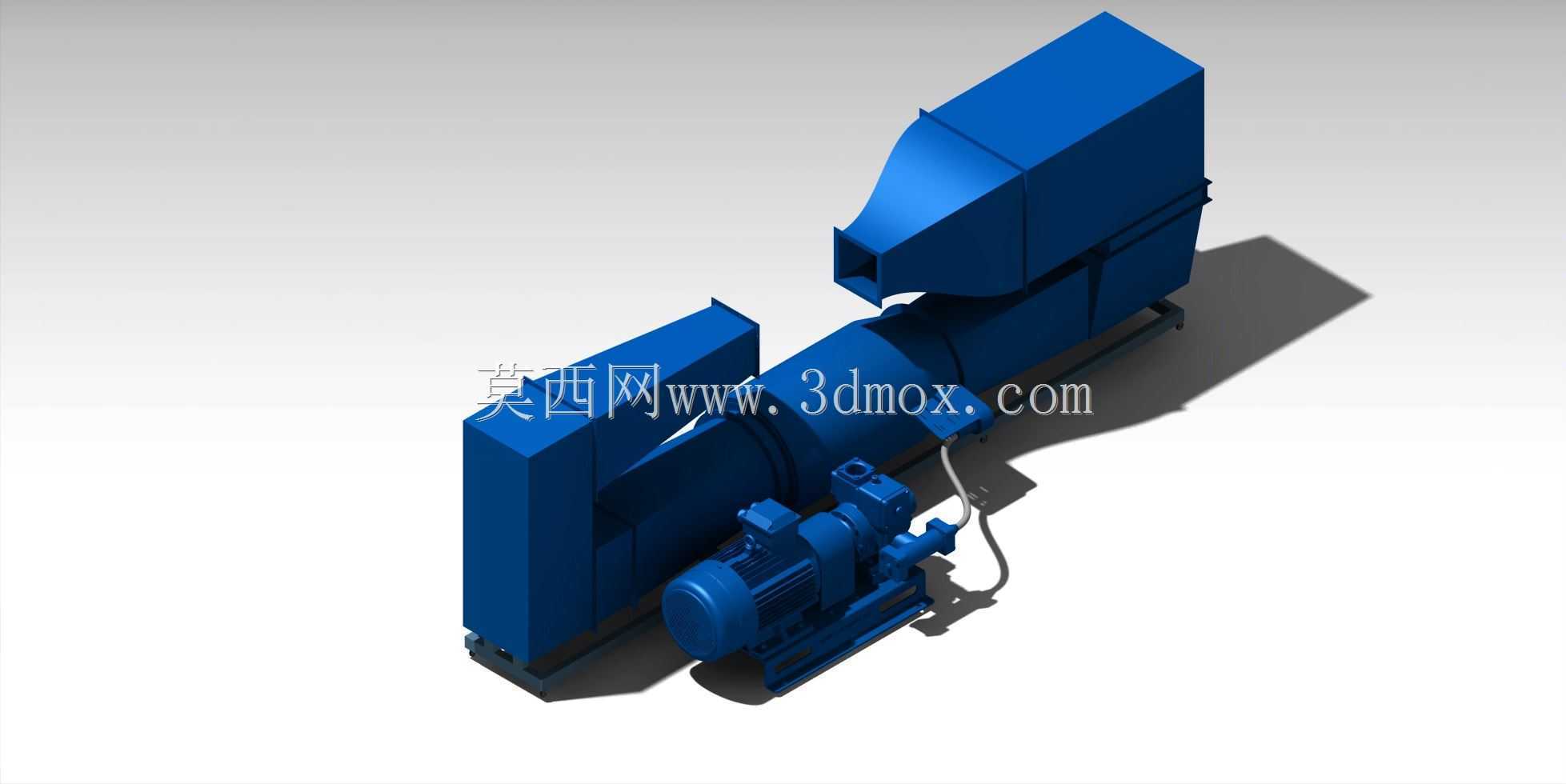

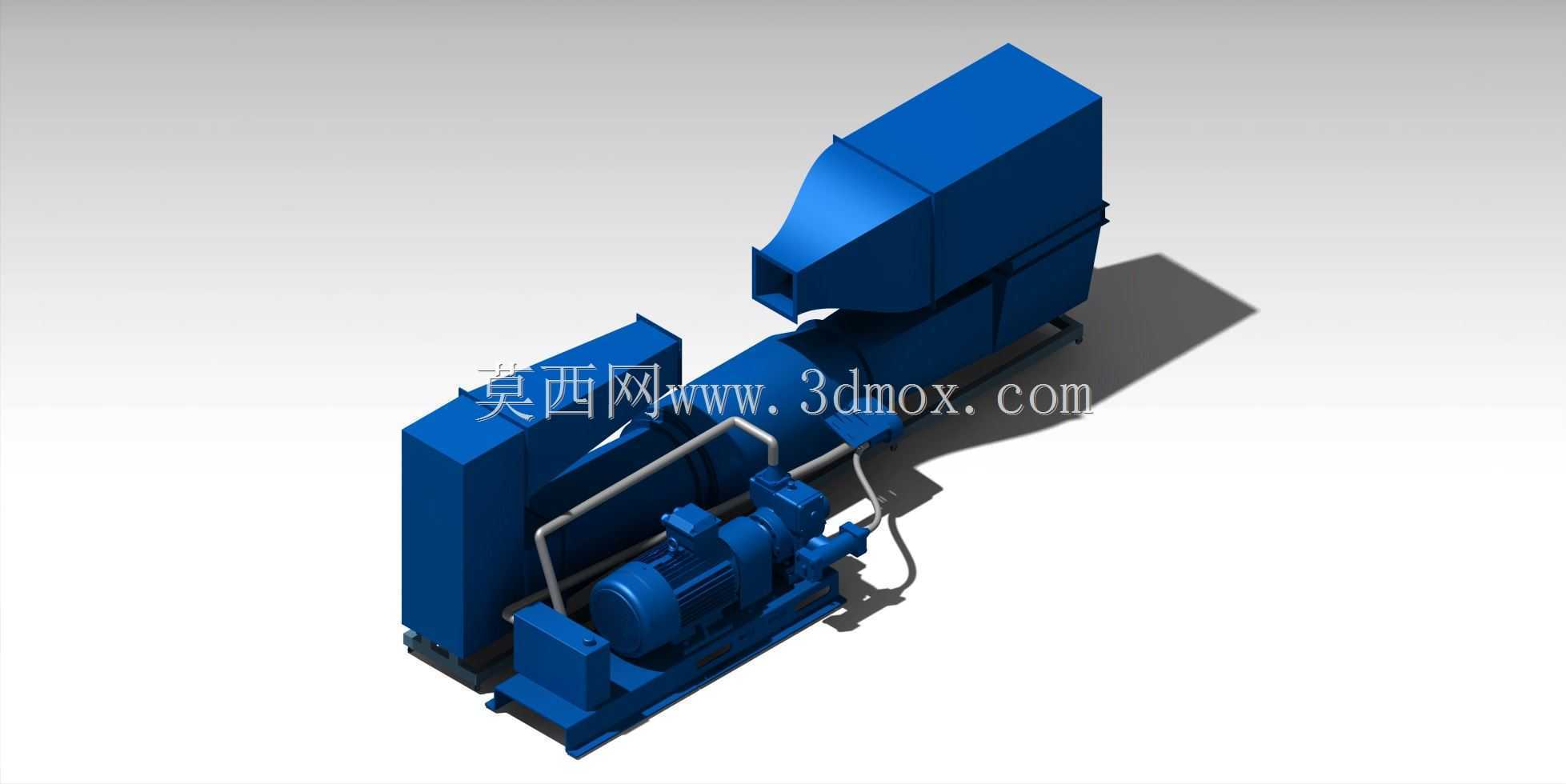

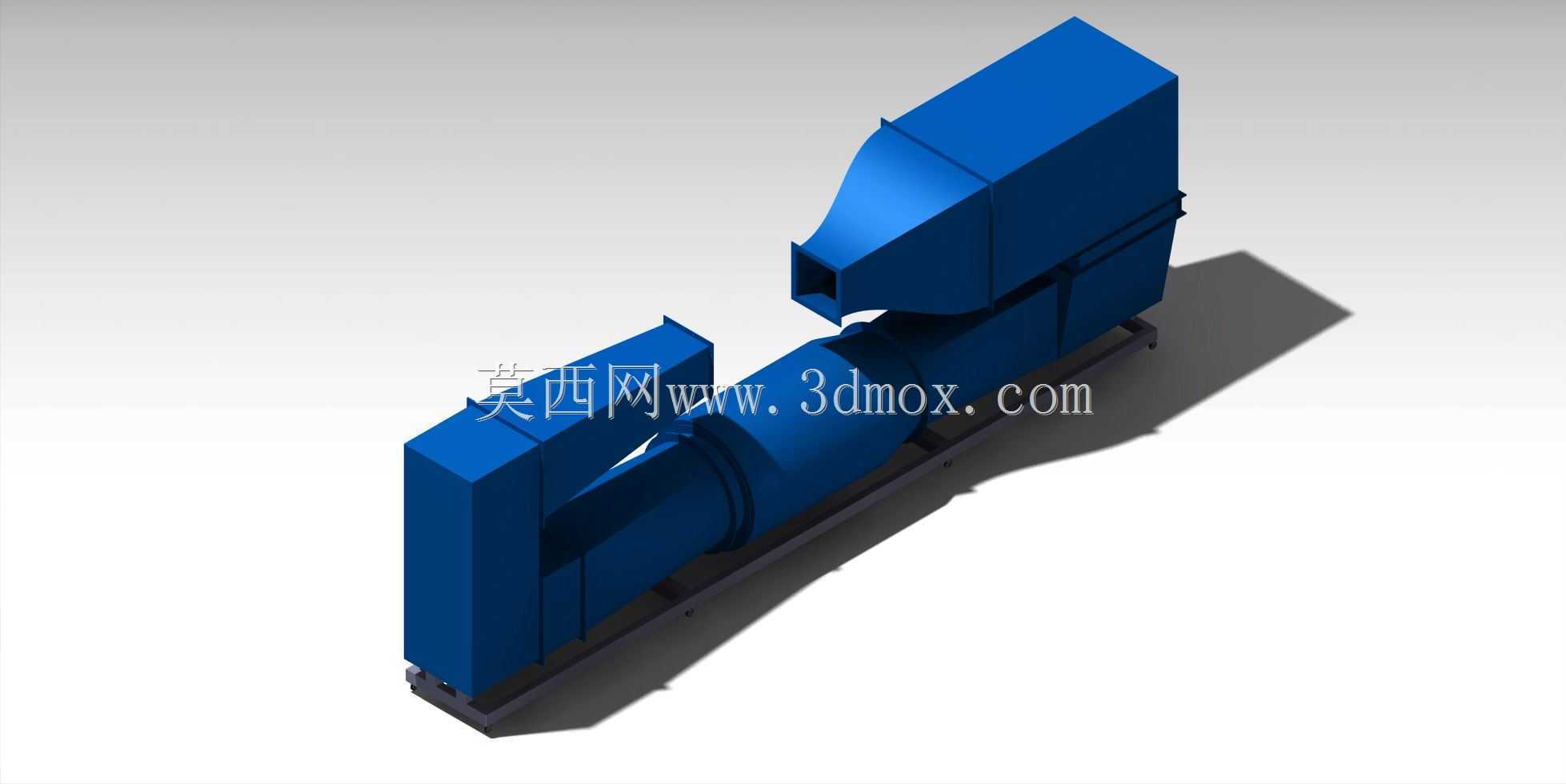

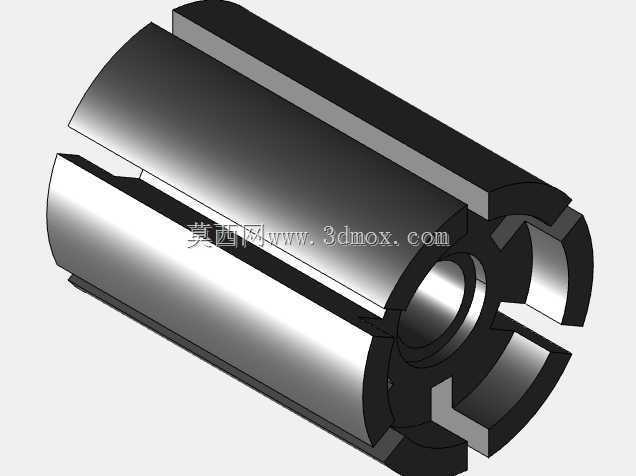

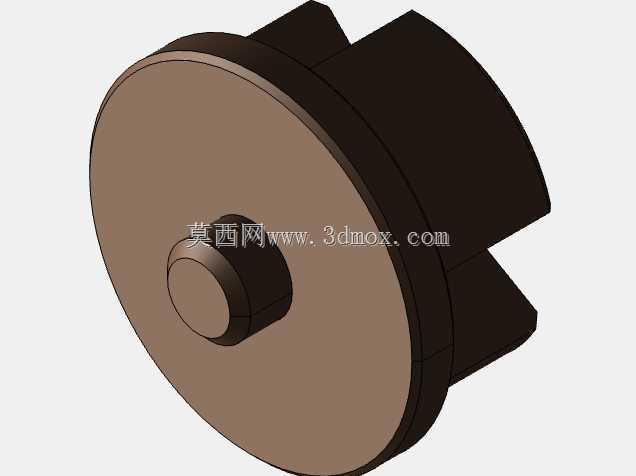

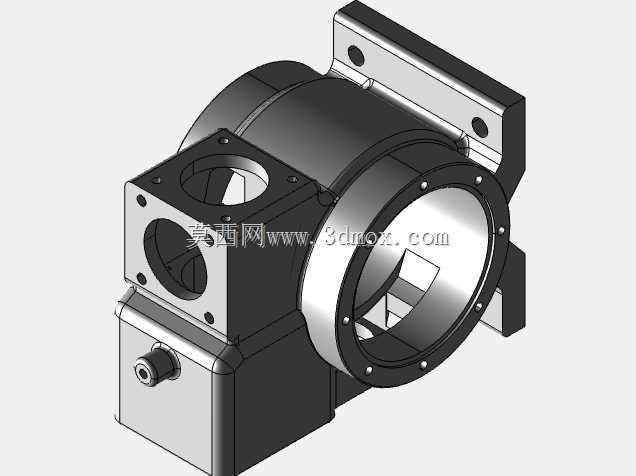

　　这套风洞结构采用闭环回流式布局设计，核心应用场景覆盖航空航天领域的低速流体力学试验、小型飞行器气动性能验证、工业产品风阻特性测试等场景，区别于开式风洞的气流损耗问题，闭环结构能够在回路内循环气流，大幅降低试验过程中的动力损耗，适合长时间连续开展气动参数采集试验。从整体结构来看，设备主要分为动力段、扩散段、稳定段、收缩段、试验段、回流拐角段几个核心部分，动力段集成了离心式风机与驱动电机组，通过直连传动结构为整个回路提供稳定的亚音速气流，风机入口处设置有导流装置，避免气流进入叶轮时产生紊流影响试验段流场品质。扩散段采用渐扩式腔体结构，沿气流流动方向逐步扩大通流截面，将动力段输出的高速气流逐步减速升压，降低气流在回路内的沿程压力损失，

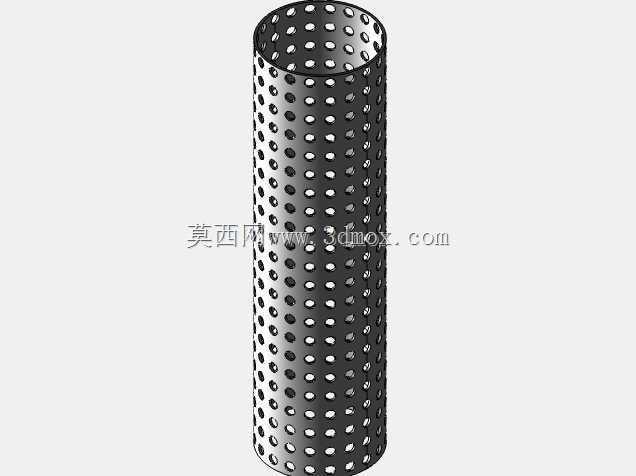

　　扩散段的扩张角控制在合理范围内，避免气流出现边界层分离导致的流场紊乱。稳定段内部布置有多层阻尼网与蜂窝器，用于梳理经过扩散段的气流，削减气流中的大尺度旋涡，让气流速度分布更加均匀，湍流度降低到试验要求的范围内，为试验段提供稳定的来流条件。收缩段采用维氏曲线型面设计，能够将稳定段输出的低速均匀气流平滑加速到试验所需的风速，同时保证收缩出口处的气流速度分布均匀，轴向湍流度满足亚音速试验的精度要求。试验段作为核心测试区域，采用封闭矩形截面设计，侧壁预留有观察窗与测试夹具安装位，可根据测试需求安装不同的试件固定工装、压力传感器、流速采集装置，试验段的长度设计兼顾了流场充分发展与试件安装空间需求，能够满足小型翼型、缩比飞行器模型、

　　工业零部件的风阻测试、流场观测试验需求。回流段设置有多个拐角导流片，在气流90度转向的位置引导气流平滑转向，减少转向过程中的压力损失与二次流产生，导流片采用翼型截面设计，相比直板导流片能够有效降低转向处的气流阻力，提升整个回路的运行效率。从安装边界来看，整套设备采用一体化撬装底座设计，所有功能段都固定在整体焊接的型钢底座上，底座预留有地脚螺栓安装孔，安装时只需调整底座水平度即可完成设备就位，不需要对各个功能段单独做基础校准，大幅降低现场安装调试的工作量。设备的动力段与底座之间设置有减震垫，能够吸收电机与风机运行时产生的振动，避免振动传递到试验段影响测试数据的准确性。在设计过程中，各个功能段之间采用法兰连接结构，

　　法兰之间设置有密封胶条，保证整个回路的气密性，避免气流泄漏影响试验段的风速稳定性与流场品质，法兰连接的形式也方便后期对各个功能段进行拆解维护，比如更换阻尼网、检修风机叶轮时不需要对整体结构做大规模拆解。整套风洞的风速覆盖范围为亚音速区间，能够满足绝大多数低速气动试验的需求，相比大型跨音速、超音速风洞，这套设备的占地面积更小，运行能耗更低，适合高校实验室、小型科研机构、企业研发部门开展常规气动性能测试使用，不需要配套复杂的气源与高压供气管路，仅需常规工业供电即可运行。在结构细节设计上，所有与气流接触的内壁面都做了光滑处理，避免内壁面的凸起、焊缝造成气流扰动，各个功能段的对接处都做了平滑过渡处理，不存在台阶或缝隙，防止在对接位置产生局部旋涡影响流场品质。回流段的下部设置有排污口，长期运行时可以通过排污口清理回路内积存的灰尘与杂物，避免杂物被气流带入风机叶轮造成设备损坏，也防止杂物随气流进入试验段撞击测试试件。设备的整体布局充分考虑了日常操作的便利性，试验段的操作高度设置在符合人体工程学的位置，方便操作人员安装试件、调试测试设备，动力段的电机位置预留有检修空间，方便后期对电机做润滑保养、轴承更换等维护作业。
