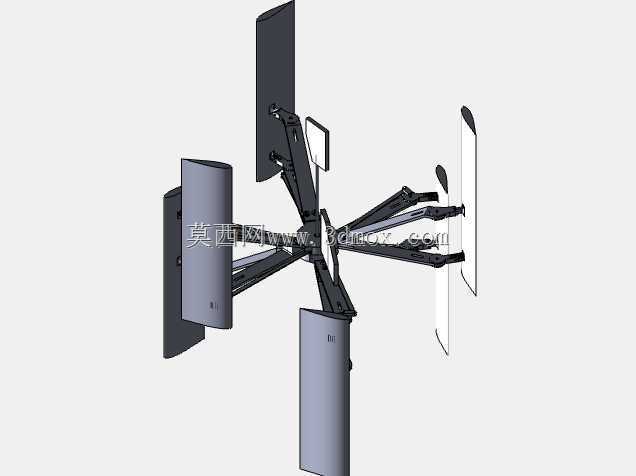

带机械调节结构的垂直轴风力发电装置

　　这款垂直轴风力发电装置的核心设计逻辑，是针对常规垂直轴风机在变风速工况下捕风效率波动大、极端风速下结构载荷超限的痛点，在叶片与中心主轴之间增设了一套纯机械调节机构，整套结构无需额外电控单元介入，依靠机械连杆的行程限位与铰接点的力平衡逻辑，就能实现不同风速下的叶片攻角自适应调整。从应用场景来看，这类装置适配分布式离网供电场景，不管是偏远山区的通讯基站补能、沿海渔排的日常供电，还是城市建筑屋顶的分布式微网搭建，都能凭借垂直轴风机无需对风、运行噪音低的特性适配安装环境，相比水平轴风机，它对安装空间的净空要求更低，也不会因为风向频繁变化产生偏航机构的磨损损耗。

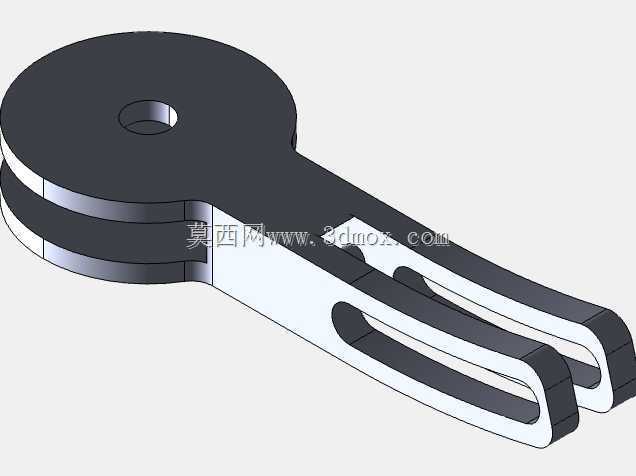

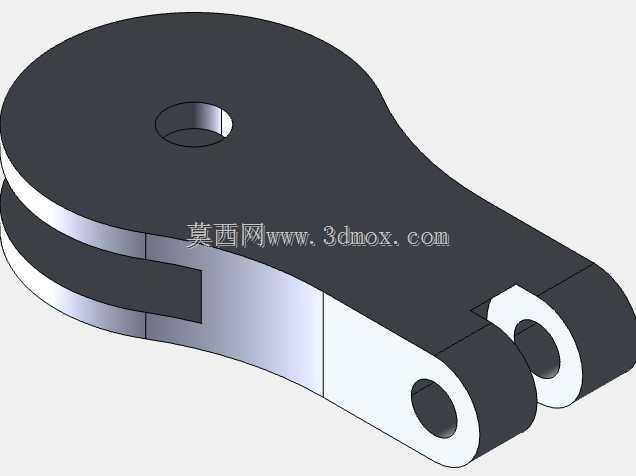

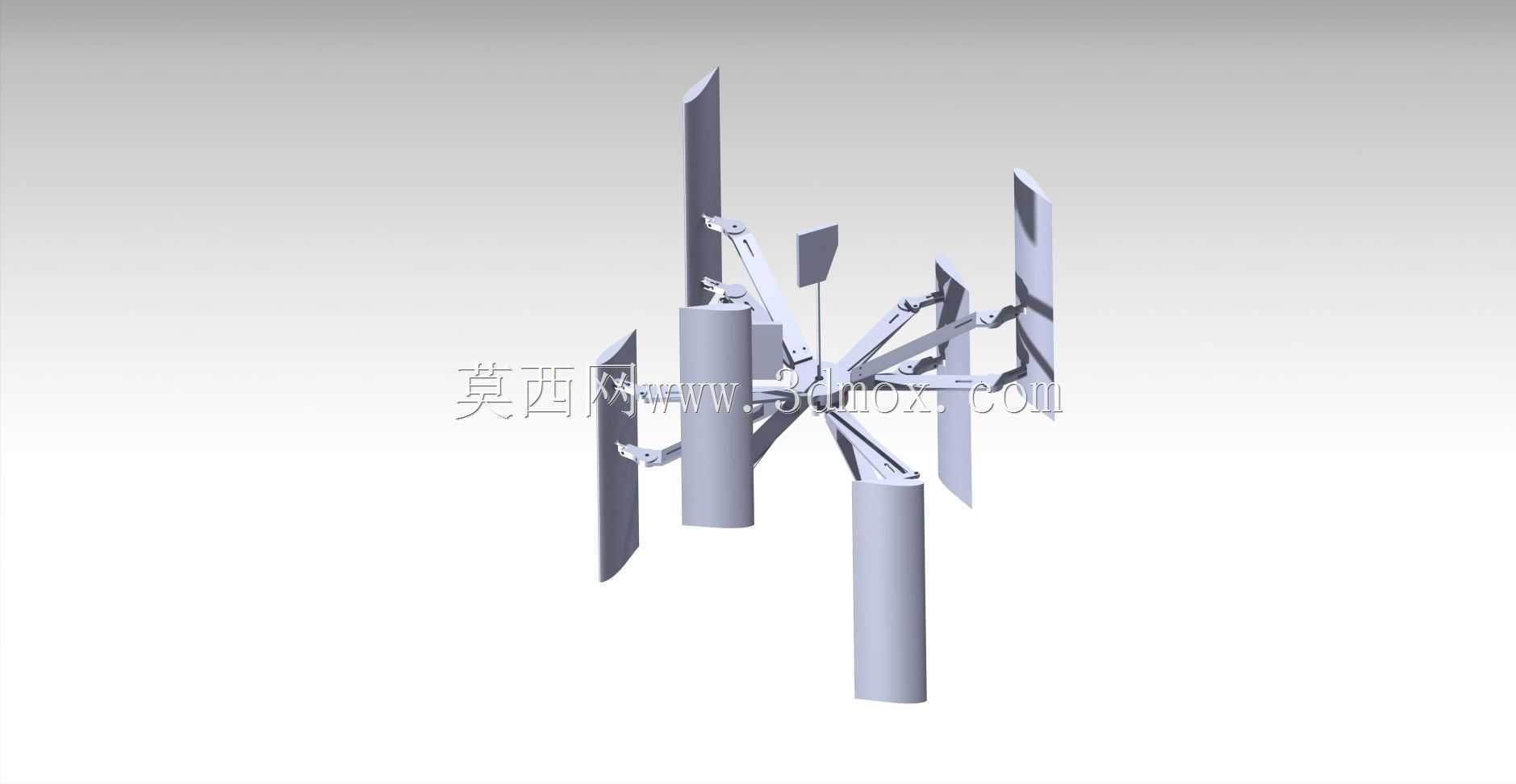

　　从结构功能层面拆解，整套装置的支撑体系采用三段式立柱布局，底部为安装固定基座，预留了与混凝土基础或者钢结构支架连接的法兰安装孔，安装时需要保证基座平面的水平度公差控制在千分之二以内，避免主轴长期运行出现偏磨。中心主轴为空心圆柱结构，既可以减轻整体自重，也能在内部布设动力线缆，避免线缆外露受户外环境老化侵蚀。围绕主轴均匀布设的多组叶片通过径向伸展的支撑臂与主轴连接，每一组支撑臂上都设置了铰接转动副，配合联动的连杆结构，当风速超过额定阈值时，叶片会在风压作用下自动偏转攻角，减少迎风面的受力面积，既避免高风速下叶片转速过快导致的发电机过载，也能降低强风对整体结构的冲击载荷，提升极端天气下的设备生存能力。

　　设计过程中，铰接点的位置选取经过多轮运动仿真验证，既要保证低风速下叶片保持最优攻角捕获风能，让启动风速控制在较低区间，也要保证高风速下调节动作的响应灵敏度，不会出现机构卡滞或者调节滞后的问题。叶片采用对称翼型截面，不管哪个方向来风都能产生稳定的转动力矩，支撑臂与叶片的连接位置做了加强筋结构，避免长期交变载荷作用下出现连接部位的疲劳断裂。整套装置的外形尺寸在径向方向预留了足够的安全间隙，安装时需要保证叶片旋转轨迹范围内无遮挡障碍物，径向安全距离不小于叶片长度的百分之十五，垂直方向上要避开高层建筑物的紊流区，通常安装高度要高出周边遮挡物至少1.5米，才能保证来风的均匀性，提升发电效率。

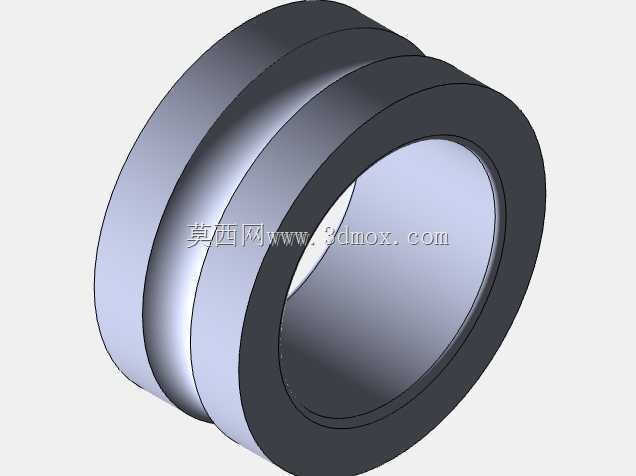

　　不同于常规固定攻角的垂直轴风机，这套机械调节结构的所有铰接部位都设计了自润滑衬套，户外长期运行无需频繁加注润滑脂，降低了后期运维的工作量。连杆机构的行程两端设置了缓冲限位块，避免调节动作到位时产生刚性碰撞，延长结构的使用寿命。发电机主体集成在主轴下部的立柱腔体内部，与主轴通过直连方式传动，省去了齿轮增速机构的传动损耗，也减少了故障点，整体结构的可靠性更适合无人值守的户外安装场景。在实际选型适配时，可以根据安装区域的常年平均风速调整叶片的长度与支撑臂的伸展半径，在低风速区域适当增大叶片扫风面积，在高风速区域适当减小叶片尺寸配合调节机构的动作阈值，实现不同风资源条件下的最优发电效率匹配。
