电力变压器加工用钻孔夹具钻模结构

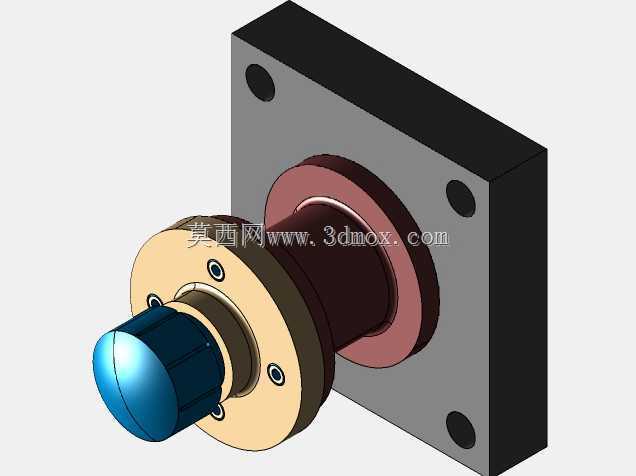

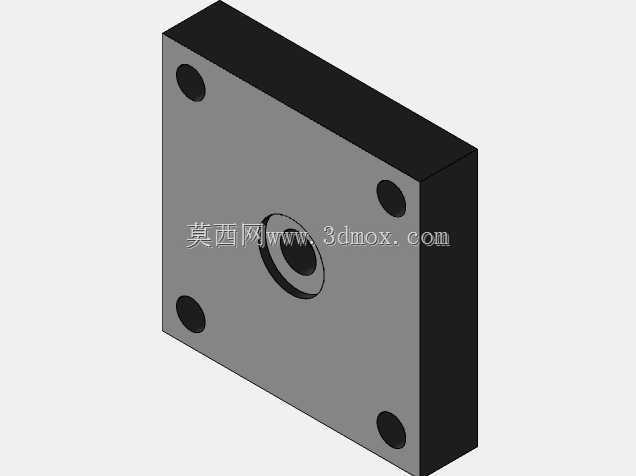

　　在电力变压器核心零部件的机加工工序中，法兰类、端盖类零件的径向与轴向孔位加工精度，直接决定了后续绕组装配、密封组件安装的同轴度与配合公差，这套钻孔夹具正是针对该类工序的装夹定位需求设计的专用钻模结构。从实际产线应用来看，这类夹具主要适配立式钻床、摇臂钻床的单工序钻孔作业，也可搭配多轴钻 head 完成同截面多孔的同步加工，解决传统划线找正效率低、孔位位置度超差、批量加工一致性差的问题。整套夹具的安装基准为后端的方形安装法兰，法兰上开设四个呈矩形分布的沉头安装孔，可直接通过内六角螺栓固定在钻床工作台的梯形槽上，安装面的平面度公差控制在0.02mm以内，保证夹具整体与钻床主轴的垂直度偏差不超过0.03mm/100mm，避免钻孔出现偏斜、

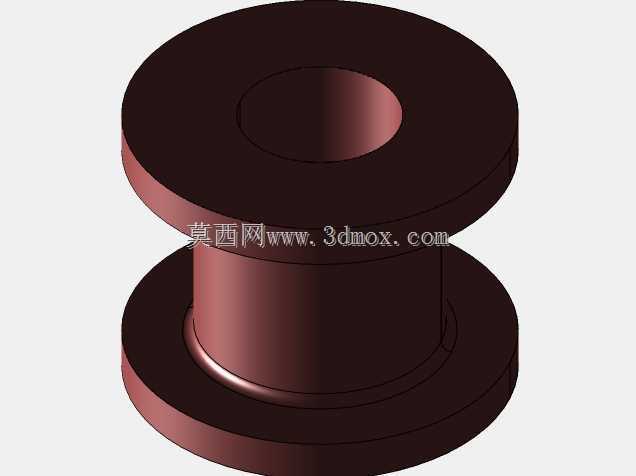

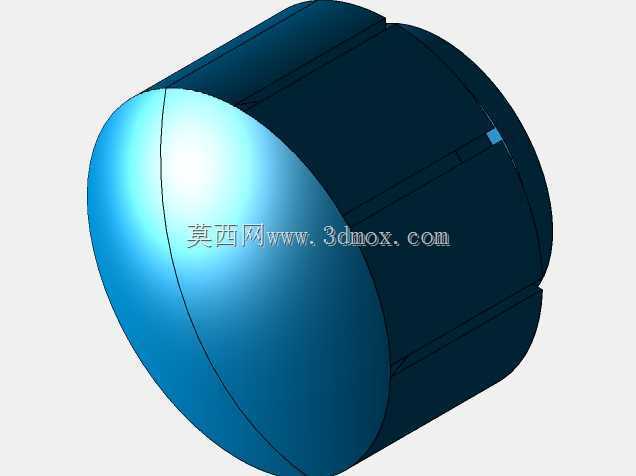

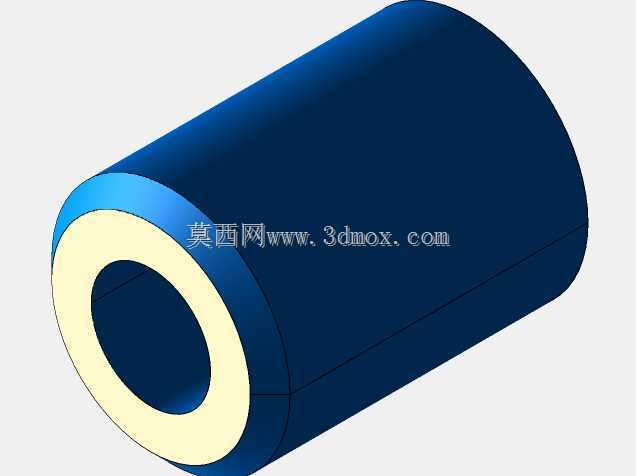

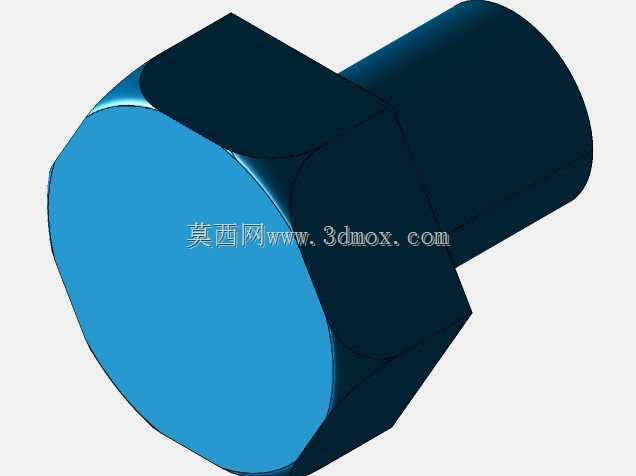

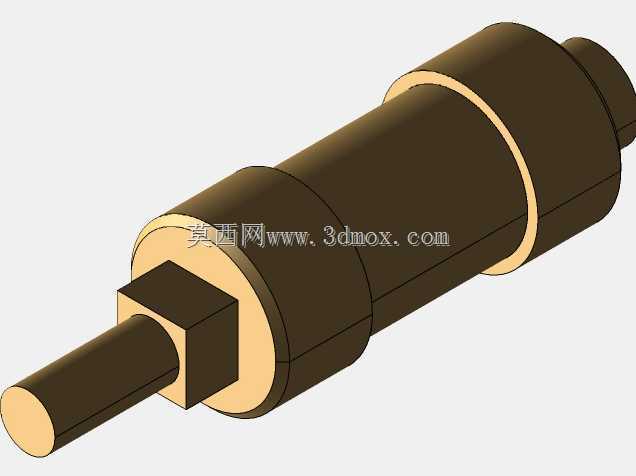

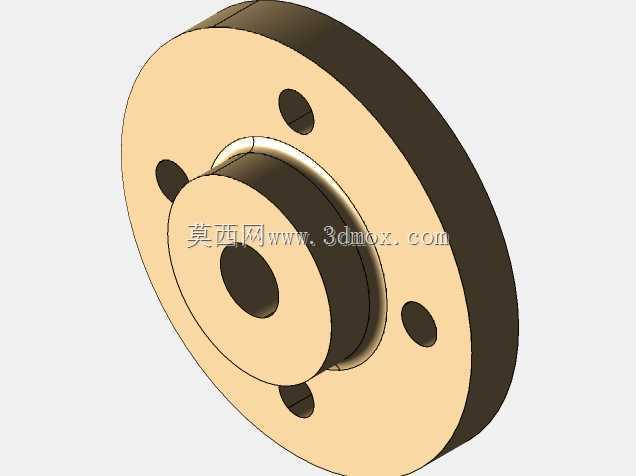

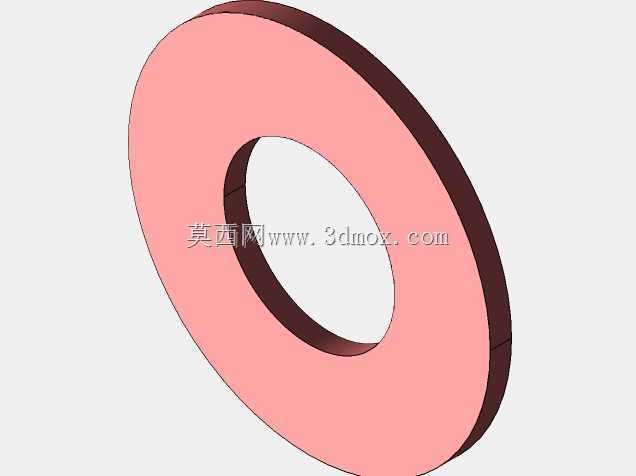

　　孔径喇叭口等缺陷。夹具的核心定位逻辑采用“端面定位+轴径定心”的组合方式，前端的弹性涨套结构可适配不同内径的筒状、法兰类待加工工件，拧紧端部的蓝色滚花锁紧旋钮即可推动涨套径向扩张，完成工件的无间隙定心，避免装夹过程中出现的定位间隙导致孔位偏移；中间的米黄色定位盘端面开设有三个均匀分布的定位销孔，可搭配圆柱销完成工件的角向定位，保证待加工孔与工件自身基准的角度公差控制在±0.05°以内。钻套组件设置在定位盘与安装法兰之间的红棕色衬套座内，可根据待加工孔径更换对应规格的快换钻套，钻套与衬套的配合采用H7/h6间隙配合，既保证钻头导入时的导向精度，又能在钻套磨损后快速更换，减少产线停机维护时间。从结构设计的细节来看，

　　整套夹具的受力路径经过了针对性优化：钻孔时的轴向切削力通过定位盘直接传递到后端的安装法兰，再分散到钻床工作台，锁紧旋钮仅承受涨套的预紧力，不会在切削过程中出现松动；定位盘与衬套座之间设置有排屑间隙，钻孔产生的铁屑可顺着间隙自然滑落，不会堆积在定位面内影响装夹精度，日常清理仅需用压缩空气吹扫即可完成。在实际使用场景中，这套夹具可覆盖电力变压器上接线法兰、绝缘套筒端盖、油路连接座等十余种零件的钻孔加工，更换不同规格的涨套与钻套即可快速切换加工型号，无需重新调整夹具与钻床主轴的同轴度，单批次零件的装夹找正时间可缩短70%以上，孔位位置度公差可稳定控制在0.1mm以内，完全满足变压器组件装配时的密封要求与同轴度要求。

　　夹具的所有活动部件均做了发黑防锈处理，定位面与安装面经过磨削加工，长期使用后的磨损量可控制在0.01mm/1000次循环以内，适配批量生产的长期使用需求。不同于通用台虎钳、压板装夹的方式，这套专用钻模完全针对变压器类零件的结构特征设计，避开了工件上的绕组避让槽、密封凸台等结构，装夹时不会损伤工件的已加工表面，也不会出现装夹变形导致的孔位超差问题。
