多挡位换挡机构齿轮箱三维结构设计

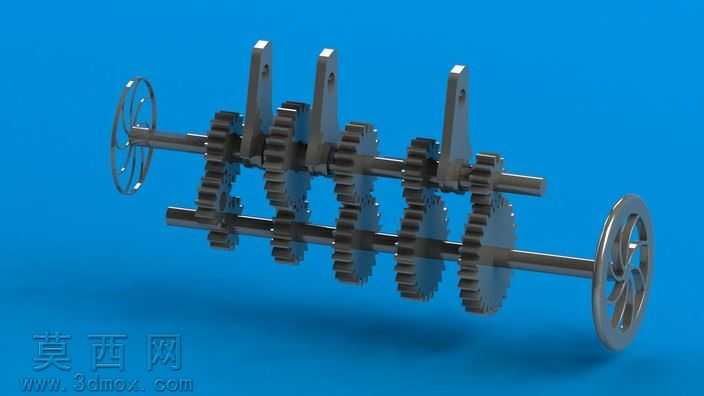

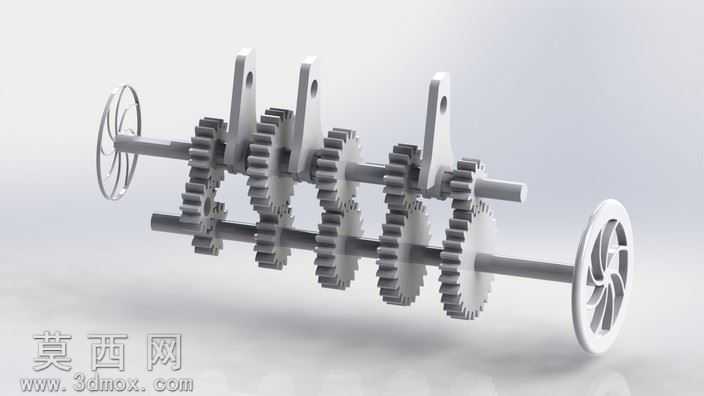

本作品为工作状态下的多挡位换挡齿轮箱三维结构设计，建模过程中严格遵循机械传动设计规范，对齿轮箱内的平行轴传动布局、滑移齿轮换挡机构、多组啮合齿轮副进行了1:1比例的参数化建模。建模阶段首先完成两根平行传动轴的基准定位，依据传动比要求逐一计算各挡位齿轮的模数、齿数、齿宽、压力角等核心参数，保证齿轮啮合的齿侧间隙、重合度符合机械设计标准，避免出现传动卡滞、干涉的问题。针对换挡拨叉机构，建模时还原了拨叉与滑移齿轮卡槽的配合结构，确保拨叉滑动行程与齿轮换挡位移量精准匹配，能够清晰展示不同挡位下齿轮副的啮合切换逻辑。材质与渲染环节，对传动齿轮、传动轴赋予金属哑光钢材质，还原机械加工后的金属质感，对换挡拨叉赋予稍深的金属材质以区分不同功能部件，对两端手轮赋予半亮面金属材质，模拟手动操作部件的表面处理效果；渲染时采用柔和的侧上方打光，清晰呈现齿轮齿形轮廓、轴肩定位结构、拨叉安装位置的细节，避免阴影过深遮挡结构特征。结构设计上，该齿轮箱采用定轴式平行轴传动布局，输入输出端分别设置手轮结构用于直观展示传动状态，多组不同齿数的齿轮沿轴向排布，通过拨叉带动滑移齿轮轴向移动，实现不同齿轮副的啮合切换，从而达成多挡位变速传动的功能，可直观演示换挡机构的工作原理与动力传递路径。设计过程中重点校验了各挡位下齿轮的啮合位置、轴系零件的轴向定位、拨叉的运动行程，确保整体结构无运动干涉，能够完整呈现手动换挡齿轮箱的核心工作逻辑，后续可进一步补充换挡自锁互锁机构、箱体外壳、轴承定位等配套结构，完善齿轮箱的完整装配设计。
