多翼型组合混合翼截面结构设计

　　在航空飞行器结构设计领域，翼型的选型与组合设计直接决定了飞行器的升阻特性、低速起降性能以及跨音速飞行阶段的气动稳定性，本次涉及的混合翼结构，整合了七种不同气动特性的翼型截面，针对不同飞行工况下的受力特点做了分段适配，能够覆盖从低速爬升、巡航平飞到大机动动作下的多场景气动需求。从实际工程应用来看，这类混合翼结构常应用于小型通用飞机、长航时无人机以及部分特种飞行器的机翼设计中，不同段的翼型承担的功能存在明确区分：靠近翼根的区域选用相对厚度较大的翼型，一方面能够预留足够的内部空间容纳机翼油箱、起落架收纳舱以及操纵机构走线，另一方面厚翼型在低速大迎角状态下的失速特性更平缓，能够提升飞行器起降阶段的操作安全性；向翼尖延伸的过程中逐步过渡为相对厚度更小、气动阻力更低的翼型，能够有效降低诱导阻力，提升巡航阶段的燃油效率，同时翼尖段的翼型经过扭转适配，能够延缓翼尖失速的出现，避免飞行器进入尾旋等危险工况。

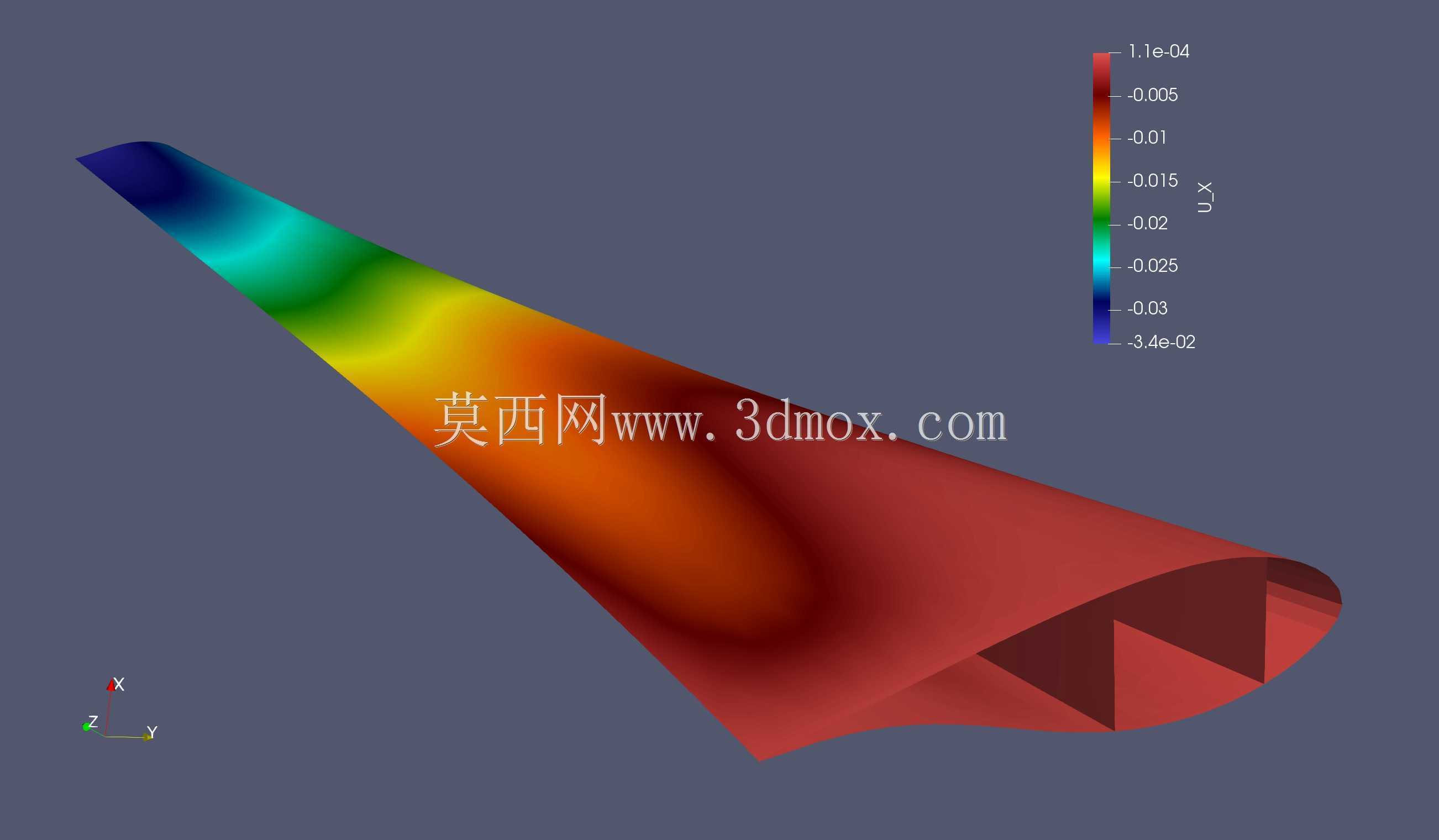

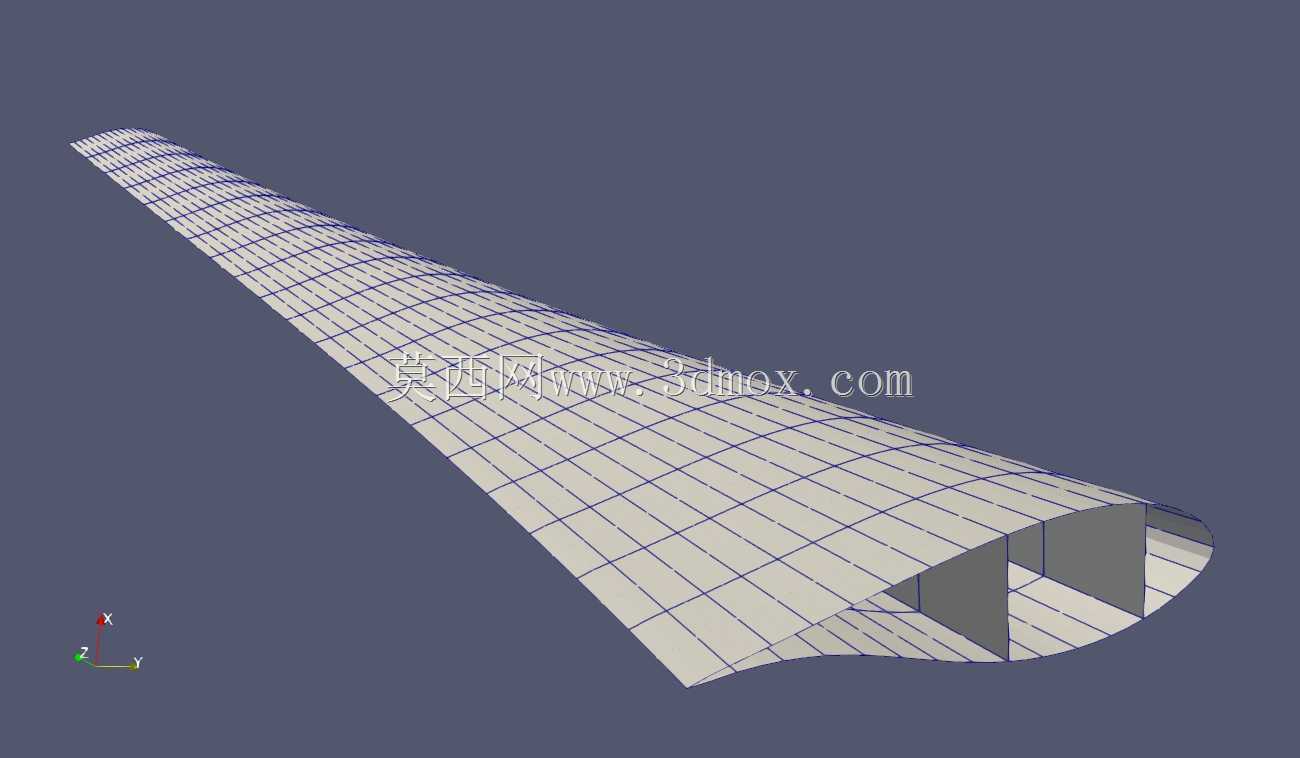

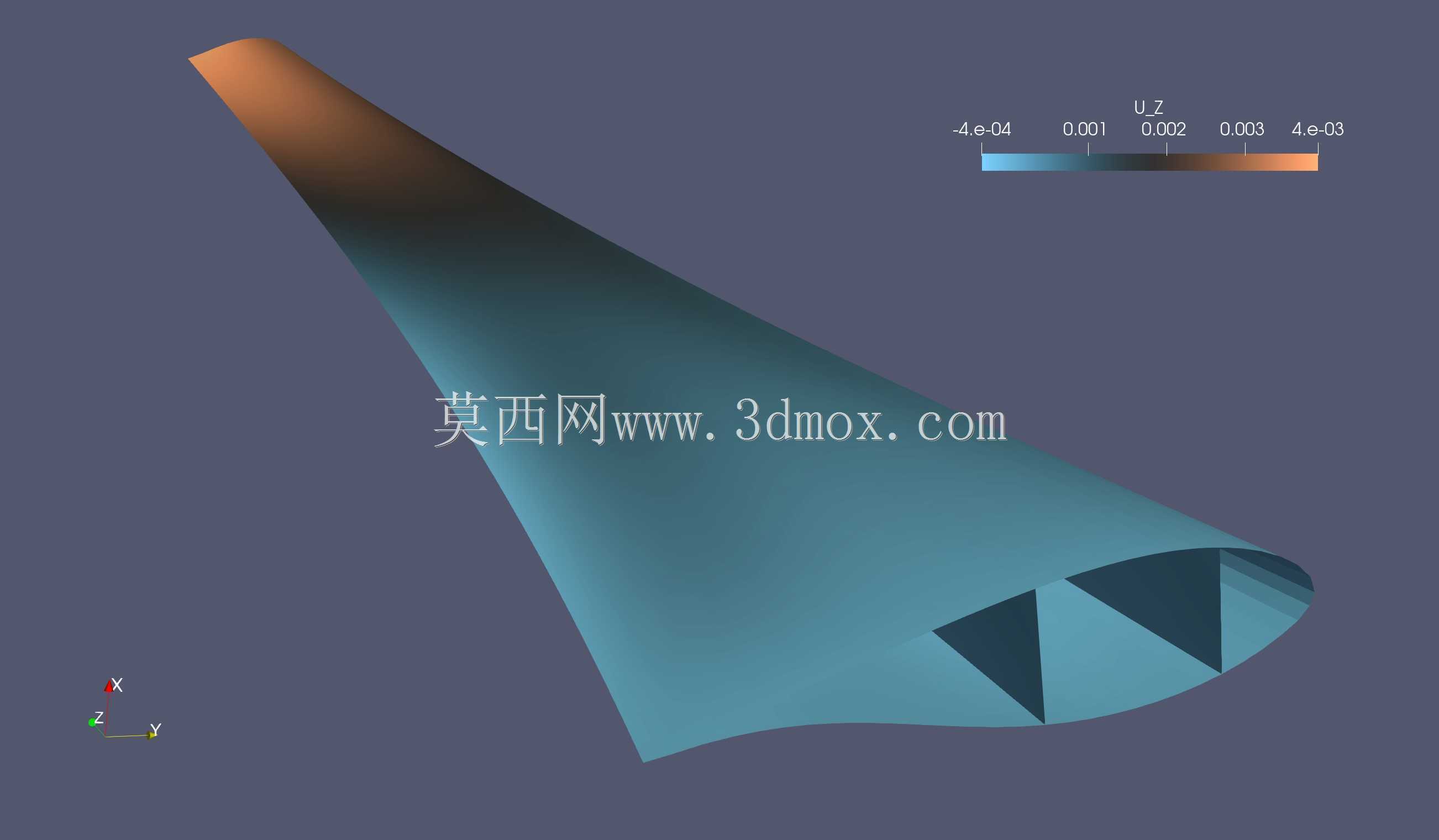

　　从设计思路来看，整个翼型的几何生成过程先通过参数化预处理工具完成各截面的型线构建，确保不同翼型段之间的曲面过渡连续，不存在曲率突变的区域，避免后续流场分析中出现局部应力集中或者气流分离的问题；完成几何建模后直接生成板壳结构的计算网格，针对翼型前缘、后缘以及不同翼型的衔接区域做了网格加密处理，保证有限元计算的精度能够满足工程要求。内部的有限元分析环节，重点考量了气动载荷作用下的翼面变形分布，从云图结果可以看到，翼根区域承受的弯矩最大，变形量控制在结构刚度允许的范围内，翼尖区域的变形量随展长增加逐步增大，符合悬臂梁结构的受力变形规律，同时不同翼型段的压力分布经过匹配优化，能够让整个翼面的升力分布接近理想的椭圆分布，最大化提升气动效率。

　　在安装边界与尺寸适配方面，这类混合翼结构在与机身连接时，翼根处的连接接头需要对应机身的翼梁承力点，确保气动载荷能够顺利传递到机身主承力结构上，翼面的前后梁位置与各翼型段的承力墙位置对齐，避免传力路径出现中断；翼面的后缘预留了操纵面的安装空间，能够适配副翼、襟翼等活动操纵面的安装需求，前缘区域可根据防冰需求预留加热元件的安装位置，满足复杂气象条件下的飞行要求。实际工程应用中，这类多翼型组合的混合翼设计，相比单一翼型的机翼，能够在不显著增加结构重量的前提下，兼顾低速与高速飞行的气动需求，尤其适合对起降距离、巡航续航时间有较高要求的飞行器平台，在结构校核阶段，除了气动载荷下的变形分析，还需要结合疲劳载荷谱完成翼根连接区域的疲劳寿命校核，确保结构在全生命周期内的可靠性，不同翼型段的蒙皮厚度也根据局部受力大小做了差异化设计，在翼根等受载较大的区域适当增加蒙皮厚度，翼尖受载较小的区域采用更薄的蒙皮，实现结构减重与强度刚度要求的平衡。
