V型槽导向滚轮轴承结构设计

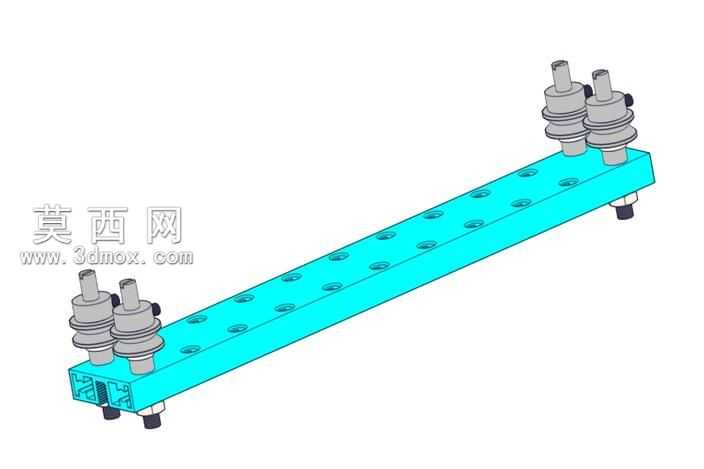

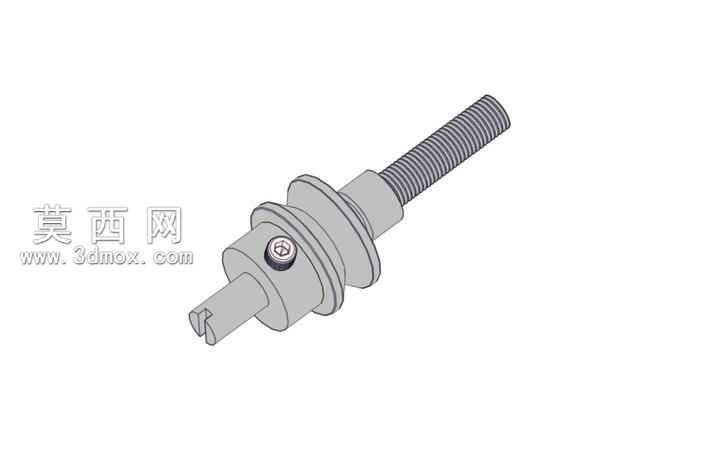

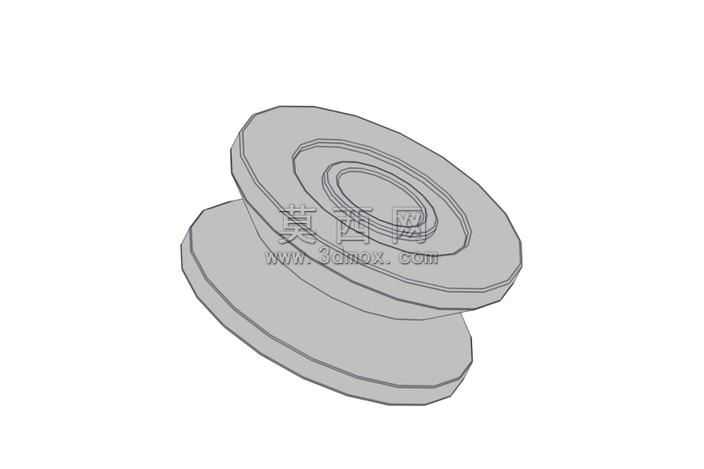

本模型为V-slotV型槽轴承，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械设计标准中滚动轴承的尺寸规范，通过草图绘制、旋转凸台、特征倒角等基础建模指令完成整体结构搭建，首先绘制轴承的半剖面轮廓草图，对内外圈的滚道轮廓、V型导向槽的角度参数进行精准约束，确保V型槽的夹角符合铝型材导轨的配套使用要求，通过旋转特征生成轴承的主体基体后，对各棱边添加符合工艺要求的倒角与圆角特征，避免应力集中问题。模型完整还原了双外圈叠合形成V型导向槽的典型结构，两个外圈的同轴度、滚道的平行度均通过建模软件的几何约束进行严格控制，保证后续运动仿真过程中滚轮转动无卡滞。材质配置方面，针对轴承套圈部分赋予高碳铬轴承钢材质，模拟真实轴承套圈的金属质感与表面粗糙度，对接触滚道区域设置更高的光洁度参数，还原轴承加工后的精密表面效果。结构设计上充分考虑V型槽轴承的使用场景，V型槽的轮廓尺寸适配标准工业铝型材的导轨棱边，既可以承受径向载荷，也可承受一定的轴向载荷，能够在直线传动系统中作为导向滚轮使用，减少运动过程中的摩擦阻力。建模过程中对轴承的安装孔位尺寸进行标准化设定，方便用户直接调用装配到对应的直线运动机构中，无需额外调整安装尺寸。模型的结构细节完整，各部分的壁厚、过渡圆角均符合实际加工工艺要求，不存在无法加工的尖锐特征或者壁厚突变问题，既可以用于机械设计教学中的轴承结构演示，也可作为自动化设备、3D打印机等设备的直线导向机构配套零部件进行装配使用，帮助设计人员快速完成整机的结构搭建，缩短设计周期。
