电力设备用钣金安装固定支架结构

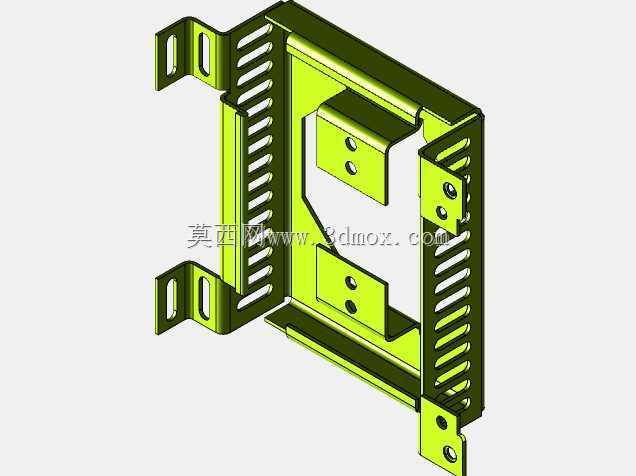

　　这款钣金构件主要应用于电力变压器类设备的内部元器件承载固定场景，是电力输配设备中承担安装定位、辅助散热、结构防护功能的核心金属结构件。在实际电力设备运行场景中，这类钣金支架需要长期处于设备内部的温变、振动工况下，既要保证所承载电气元件的安装位置精度，也要兼顾设备内部的通风散热需求，同时还要满足批量生产时的钣金加工工艺性，避免出现难以成型、装配公差过大的问题。

　　从结构功能来看，构件两侧设计有连续的长条通风栅格，栅格的排布方向顺着设备内部的冷却风道走向，能够在保证结构强度的前提下最大化通风面积，减少风阻，让流经元器件表面的冷却气流可以顺畅通过，避免局部积热导致电气元件性能衰减。支架两侧伸出的带孔安装耳，是整个构件与设备主体框架连接的固定点位，安装孔采用长圆孔设计，能够在装配时吸收一定的钣金加工公差与框架焊接公差，降低装配时的对位难度，不需要现场扩孔就能完成安装固定，适配批量装配的流水线作业需求。

　　构件中部的多层折弯安装位，是用来固定核心电气功能模块的区域，每个安装位上都预留了对应规格的固定孔位，孔位的位置度公差控制在钣金加工常规精度范围内，能够保证模块安装后不会出现偏移，避免电气连接部位出现应力拉扯。整个构件的折弯边都做了相应的翻边加强处理，在板材厚度不增加的前提下提升了整体结构刚度，避免设备运输过程中的振动导致钣金件出现变形、共振异响等问题。

　　从设计思路层面，整个构件完全遵循钣金加工的工艺要求展开，所有折弯内角都匹配常规钣金折弯刀具的R角参数，没有出现过小内角导致折弯开裂、或者过大内角导致定位不准的问题；所有冲孔的边缘与折弯边的距离都预留了足够的工艺余量，避免折弯时孔位出现拉扯变形。构件的展开图排布充分考虑了板材利用率，在批量下料时能够最大限度减少边角料浪费，降低单件的材料成本。

　　在安装边界方面，构件的整体外轮廓尺寸适配对应规格电力变压器的内部安装腔空间，两侧安装耳的孔位间距完全匹配设备框架上的预焊安装柱位置，不需要对原有设备框架做任何改动就能直接替换安装。构件与内部电气模块的安装间隙预留了足够的接线操作空间，装配人员在完成支架固定后，有充足的空间完成线缆连接、端子压接等操作，不会因为空间局促导致接线操作困难，也能避免线缆与钣金锐边接触磨损绝缘层的风险。

　　实际应用中，这类钣金支架的表面处理通常采用电镀锌或者静电喷塑工艺，能够适应电力设备内部的防潮、防氧化要求，在长期运行过程中不会出现锈蚀掉屑的问题，避免金属碎屑掉落引发电气短路风险。支架上的所有锐边都在钣金加工时做了倒角去毛刺处理，防止装配和后期维护过程中划伤操作人员，也避免毛刺脱落带来的安全隐患。整个结构没有多余的冗余设计，每一处折弯、每一个孔位都对应明确的功能需求，在满足所有使用要求的前提下尽可能简化加工工序，缩短单件的加工周期，适配电力设备批量生产的交付节奏。
