活塞曲柄连杆机构动力传动结构

　　这套结构还原了内燃机核心做功单元的运动逻辑，是往复式动力设备里最基础也最核心的传动组成，日常在小型通用汽油机、摩托车动力单元、教学演示台架上都能看到完全一致的结构逻辑。做这套结构建模的时候，最先要卡准的是活塞与气缸壁的配合间隙，活塞裙部的椭圆度设计要预留热膨胀余量，常温下的配合间隙控制在0.03-0.05mm区间，既不能间隙过大导致敲缸、漏气，也不能间隙过小在热机状态下出现拉缸抱死的故障。活塞销孔的同轴度公差要控制在0.01mm以内，保证连杆小头在活塞销上摆动时没有卡滞，活塞环槽的宽度尺寸要匹配对应气环、油环的厚度，油环的回油孔位置要避开活塞销座的加强筋区域，避免回油通道被结构遮挡。

　　曲柄部分的设计重点在动平衡校正，曲柄销与主轴颈的平行度公差直接影响整机运转的振动水平，两块平衡重的重心位置要经过精确计算，抵消活塞连杆组往复运动产生的一阶惯性力，平衡重的外圆轮廓要和曲轴箱内壁预留至少5mm的安全间隙，避免高速运转时平衡重蹭到箱体内壁。连杆部分采用了工字形截面设计，在保证抗弯、抗扭强度的前提下尽可能降低往复运动质量，连杆大头的剖分面采用平切口结构，适配小型动力的扭矩输出等级，连杆螺栓的预紧力要按照材料屈服强度的70%设定，避免高速运转时连杆大头出现分离错位。

　　实际装配过程中，活塞在上止点位置时，活塞顶部要和气缸盖底面预留0.8-1.2mm的压缩余隙，这个尺寸直接影响发动机的压缩比，余隙过小会导致活塞顶撞气门或者气缸盖，余隙过大则会降低压缩终了的气缸压力，导致动力输出不足。曲轴的主轴颈要匹配对应的滑动轴承，轴承的油槽位置要和缸体上的润滑油道对齐，保证压力润滑油能持续输送到摩擦副表面，形成稳定的油膜。这套结构的运动逻辑是将活塞的上下直线往复运动，通过连杆的摆动转化为曲柄的旋转运动，整个运动过程中连杆的摆角随着曲柄转角不断变化，在曲柄转角90度时连杆摆角达到最大值，这一位置的活塞侧推力也达到峰值，所以活塞裙部的承压面设计要对应这个受力方向做适当的强化。

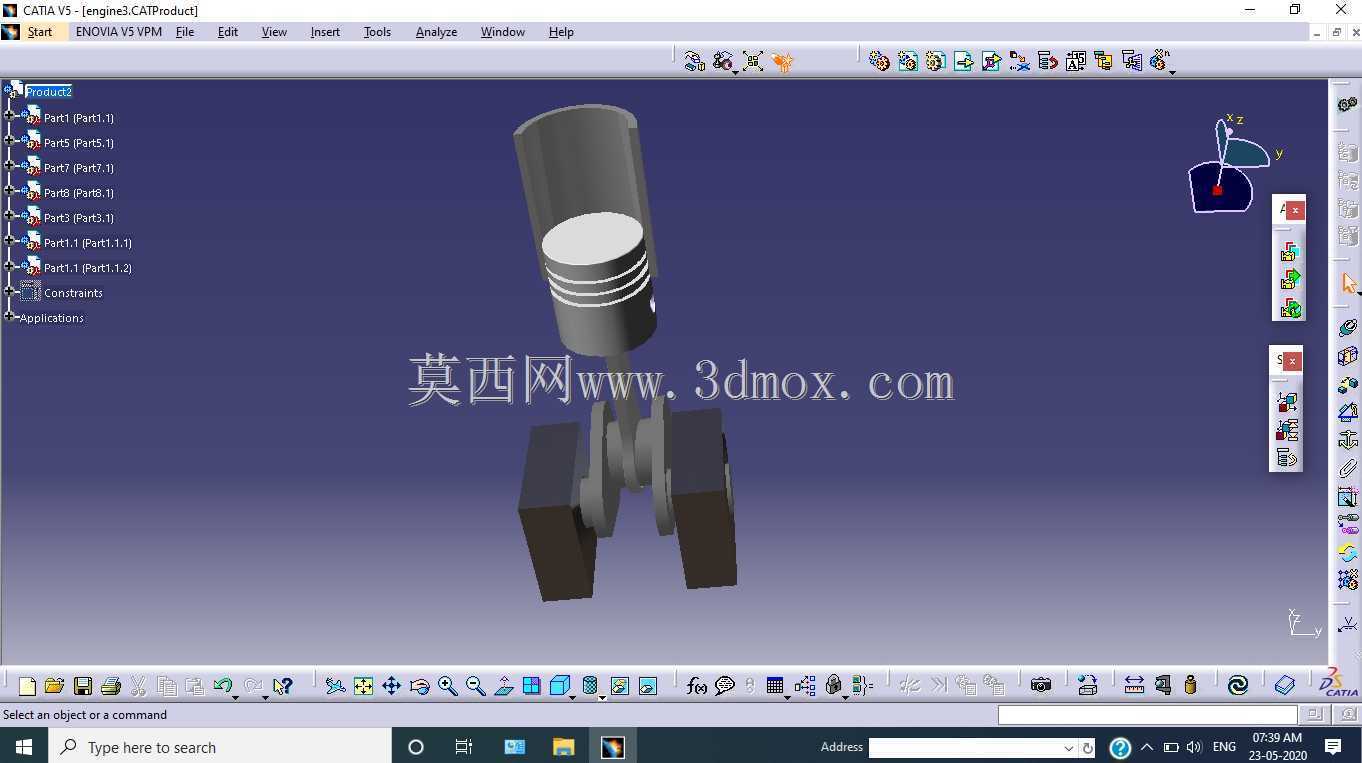

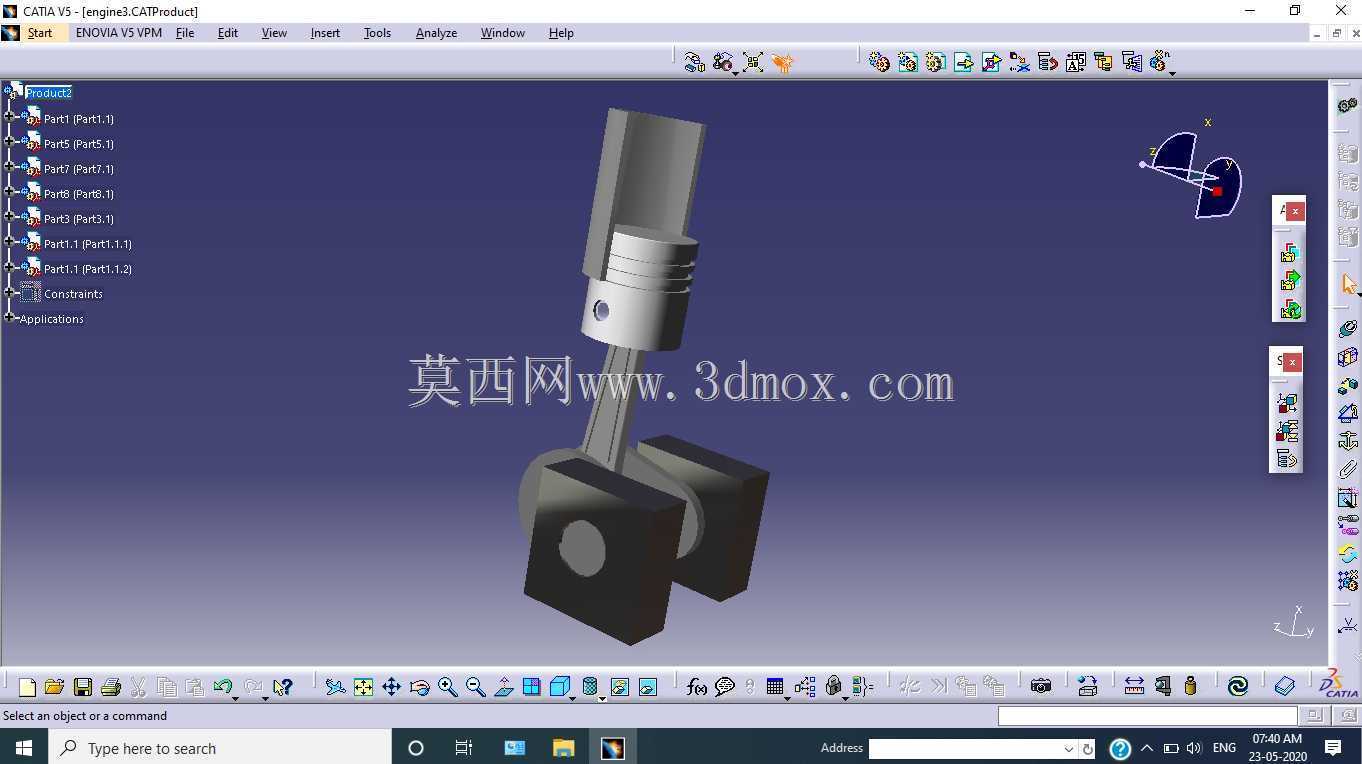

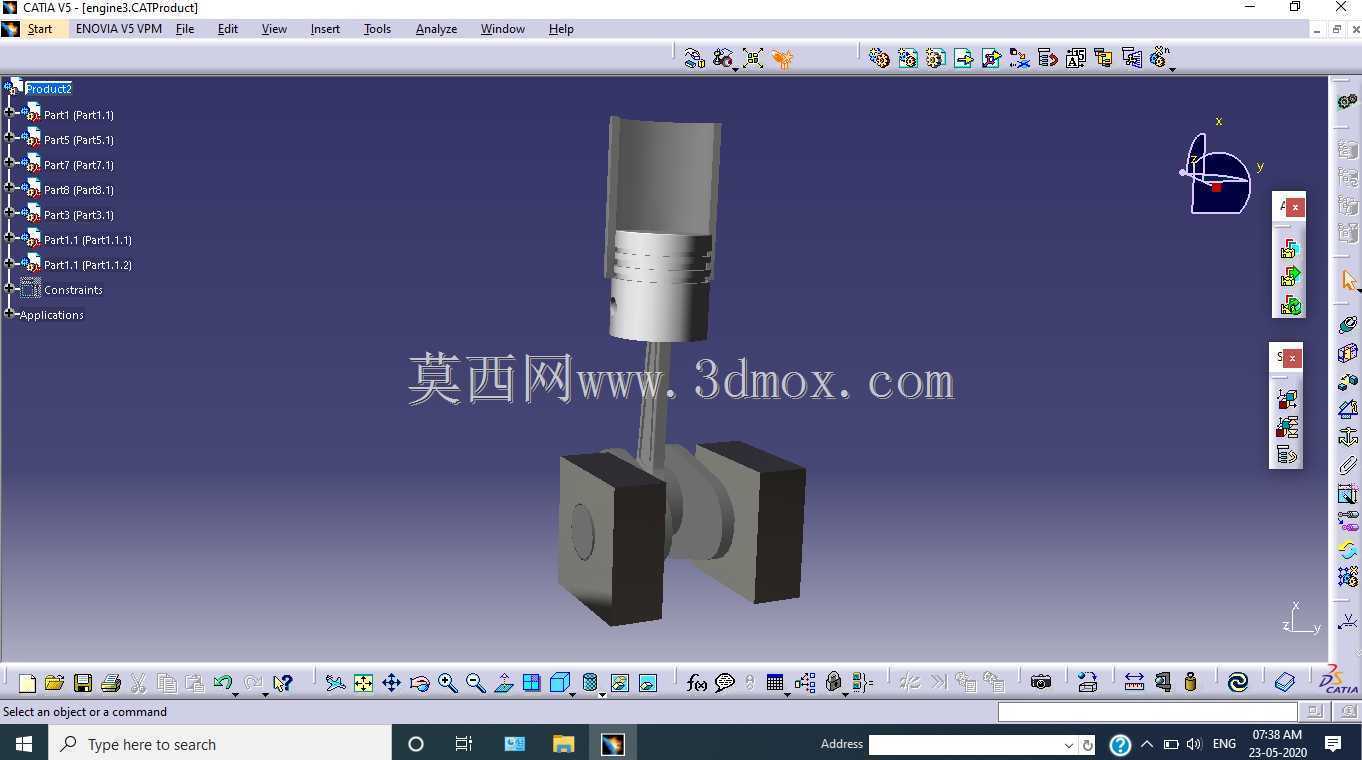

　　从安装边界来看，气缸部分的外径尺寸要匹配缸体的安装止口，止口的配合公差采用H7/h6的间隙配合，方便装配时的定位，曲轴两端的轴伸要预留油封安装位置，油封的配合面粗糙度要达到Ra0.8以下，避免出现润滑油渗漏的问题。建模过程中所有运动副都添加了对应的配合约束，活塞和气缸之间添加同轴心配合以及轴向的滑动限位，连杆小头和活塞销之间添加同轴心配合保留相对转动自由度，连杆大头和曲柄销之间同样添加同轴心配合，曲柄的主轴颈添加旋转配合，整个机构可以完整模拟从进气、压缩、做功到排气全行程的活塞运动轨迹，能直观看到不同曲柄转角下活塞的位置变化、连杆的摆动角度，对于理解内燃机的基本工作原理、做机构运动干涉检查、后续的动力学仿真分析都有实际参考价值。在做结构校验的时候，要重点检查活塞运动到下止点时，连杆大头是否会和气缸套下端发生干涉，曲柄旋转过程中平衡重是否会和连杆杆身发生碰撞，所有运动部件的最小安全间隙要保留在2mm以上，考虑加工误差和装配累积误差的影响，避免实际装配后出现运动卡滞。
