参数化直齿传动齿轮三维结构设计

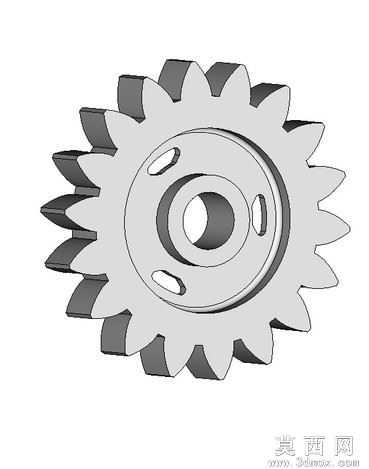

本作品为参数化设计的直齿圆柱传动齿轮，建模过程依托三维参数化建模逻辑完成，首先以齿轮传动的核心参数为基础搭建建模框架，通过齿廓渐开线的参数化方程生成精准的齿形轮廓，保证轮齿啮合的理论精度，避免齿形偏差带来的传动卡顿、啮合冲击等问题。建模时先绘制齿轮的基准旋转轴与分度圆、齿顶圆、齿根圆基准曲线，将参数化生成的单齿齿廓通过圆周阵列操作，均匀排布在齿轮基体的圆周方向，阵列过程严格匹配齿数参数，保证每个轮齿的齿距、齿厚尺寸完全一致，满足传动过程的等速啮合要求。齿轮主体结构采用回转特征生成基础基体，在基体中心位置设计阶梯式安装轴孔，轴孔的尺寸公差匹配标准传动轴的装配要求，保证齿轮安装后的同轴度，减少传动过程中的径向跳动。在轴孔外侧的轮辐位置，设计了三个均匀分布的减重工艺孔，三个孔沿圆周方向等角度排布，在不降低齿轮整体结构强度、不影响轮齿受力传递的前提下，有效减轻齿轮的整体重量，降低传动过程中的转动惯量，提升传动系统的响应速度，同时减少加工过程的材料消耗，降低零件生产成本。轮齿部分做了齿根过渡圆角处理，避免齿根位置的应力集中，提升齿轮的抗弯曲疲劳强度，延长零件的使用寿命。材质渲染阶段，为齿轮赋予了常用的合金结构钢材质，还原金属零件的哑光金属质感，对齿面、安装孔的配合面做了精加工面的质感区分，清晰展示不同加工面的工艺差异。整体设计遵循机械传动齿轮的设计规范，所有结构尺寸都可通过参数调整快速修改，能够适配不同传动比、不同安装尺寸的传动场景需求，可直接用于传动系统的装配验证、运动仿真以及后续的加工生产参考，轮齿的啮合面经过参数校验，能够保证与配对齿轮的正确啮合，满足平稳传递动力的设计要求。
