航空燃气轮机环形燃烧室筒体结构

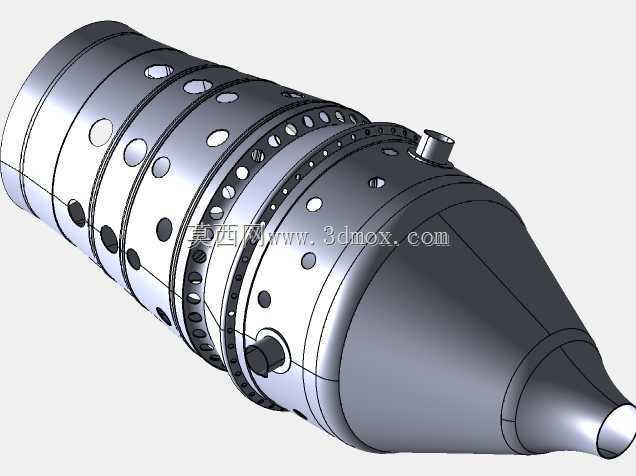

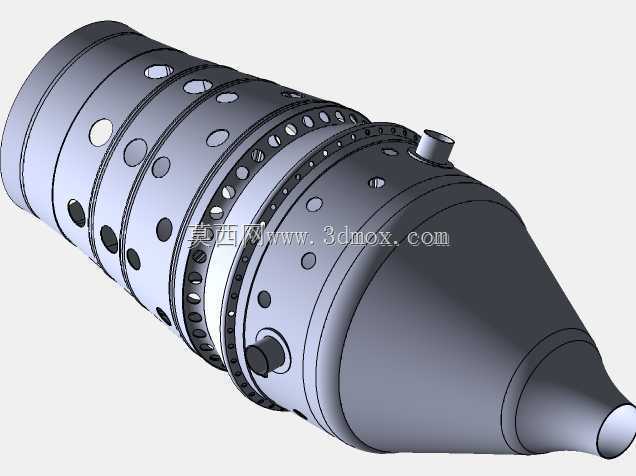

　　这套三维结构围绕燃气轮机核心热端部件展开，主体呈现为带锥形过渡段的圆筒形燃烧装置，筒身按功能分区布置了多圈不同孔径的开孔，前端收敛形成喷流通道，外侧保留安装边、接管座和环形连接法兰，能够直观反映燃烧室在整机中的空间占位与装配关系。

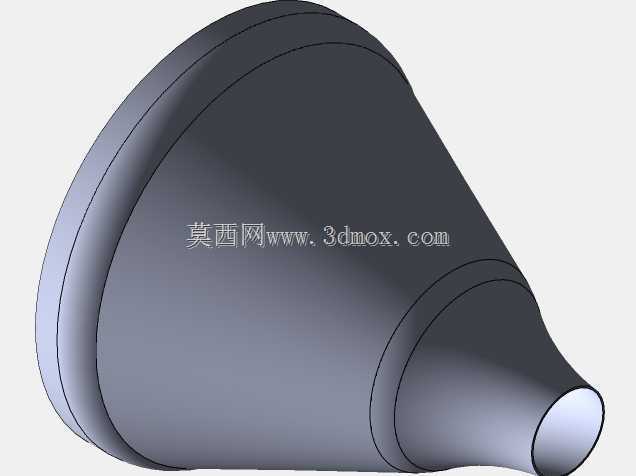

　　从实际用途看，燃烧室位于压气机与涡轮之间，承担把高压空气与燃料混合、组织稳定燃烧并形成高温燃气的任务。模型中大量分布的圆孔并非随意开设：较大孔通常用于进入冷却空气或形成射流，小孔则参与气膜冷却、掺混和局部配气。筒壁分段、环带和凸缘的设置，有利于控制热膨胀、装配定位以及后期检修更换。锥形出口段对应燃气向涡轮导叶方向加速输送的区域，其轮廓直接影响出口流场均匀性。

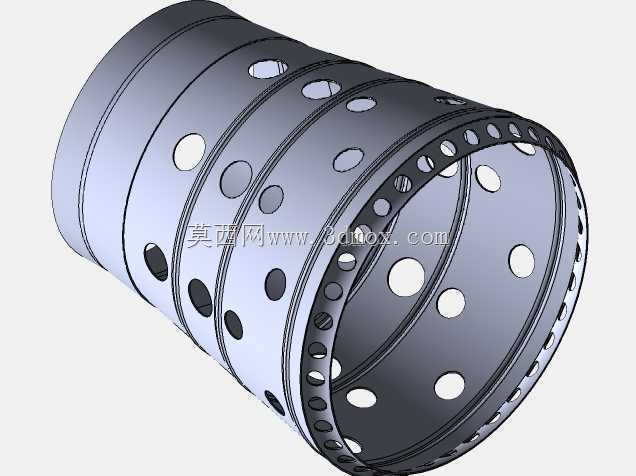

　　建模时先以回转轴线为基准建立主筒体，再按轴向位置划分火焰筒壁段、掺混段、收敛段和出口颈段。各段直径逐步变化，壁厚通过实体抽壳或偏置面控制，避免只做外观曲面而忽略工程结构。开孔区域需要结合周向阵列与轴向排距处理，不同圈孔的直径、角度和间距应保持规律，孔边与环向加强带之间留出足够距离，以免在热应力集中位置形成薄弱截面。

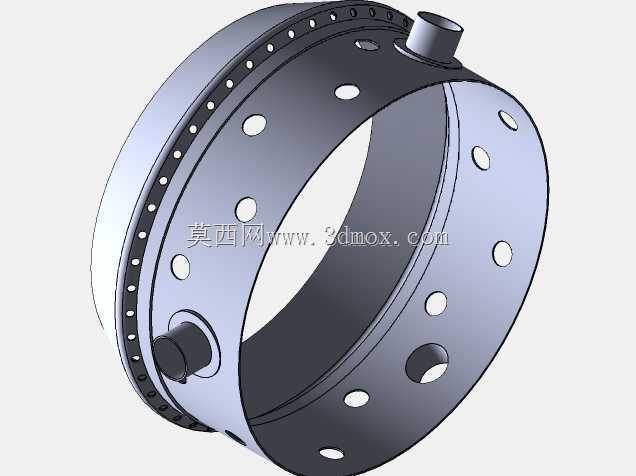

　　外形边界方面，整体为细长回转体，径向尺寸受发动机机匣内径限制，轴向长度则需匹配压气机出口与涡轮进口之间的安装空间。外侧凸台和短管用于燃料、点火或检测元件接入，布置时不能超出外廓包络，也要保证与相邻机匣、管路和支架不发生干涉。两端法兰及环形止口承担同轴定位作用，设计中应明确配合面、螺栓分布圆和密封位置。

　　在应用场景上，这类结构常见于小型航空发动机、微型燃气轮机或实验性燃烧装置。结构设计人员可借助模型检查气流通道连续性、孔排布局、维修可达性以及热端部件装配顺序；选型人员可据此判断设备长度、最大外径、接口方向和安装姿态；三维建模人员则可继续补充涡流叶片、喷嘴、点火器、衬套和固定件，使燃烧系统从主体外形扩展为更完整的装配单元。

　　当前模型重点表达筒体本体和主要开孔特征，尚未纳入内部涡流叶片，因此在流道分析时应把它视为燃烧室壳体与火焰筒的基础结构。后续若加入旋流器，需要在头部预留安装座和定位面，并让叶片出口角与主燃区空气射流相协调；若用于热分析，还应进一步区分双层壁、气膜槽、隔热涂层和焊接边等细节。整体来看，该模型把燃烧室的轴向分区、周向孔排、收敛出口和外部接口集中呈现，适合作为热端机械结构理解、方案布置校核和详细设计深化的基础。
