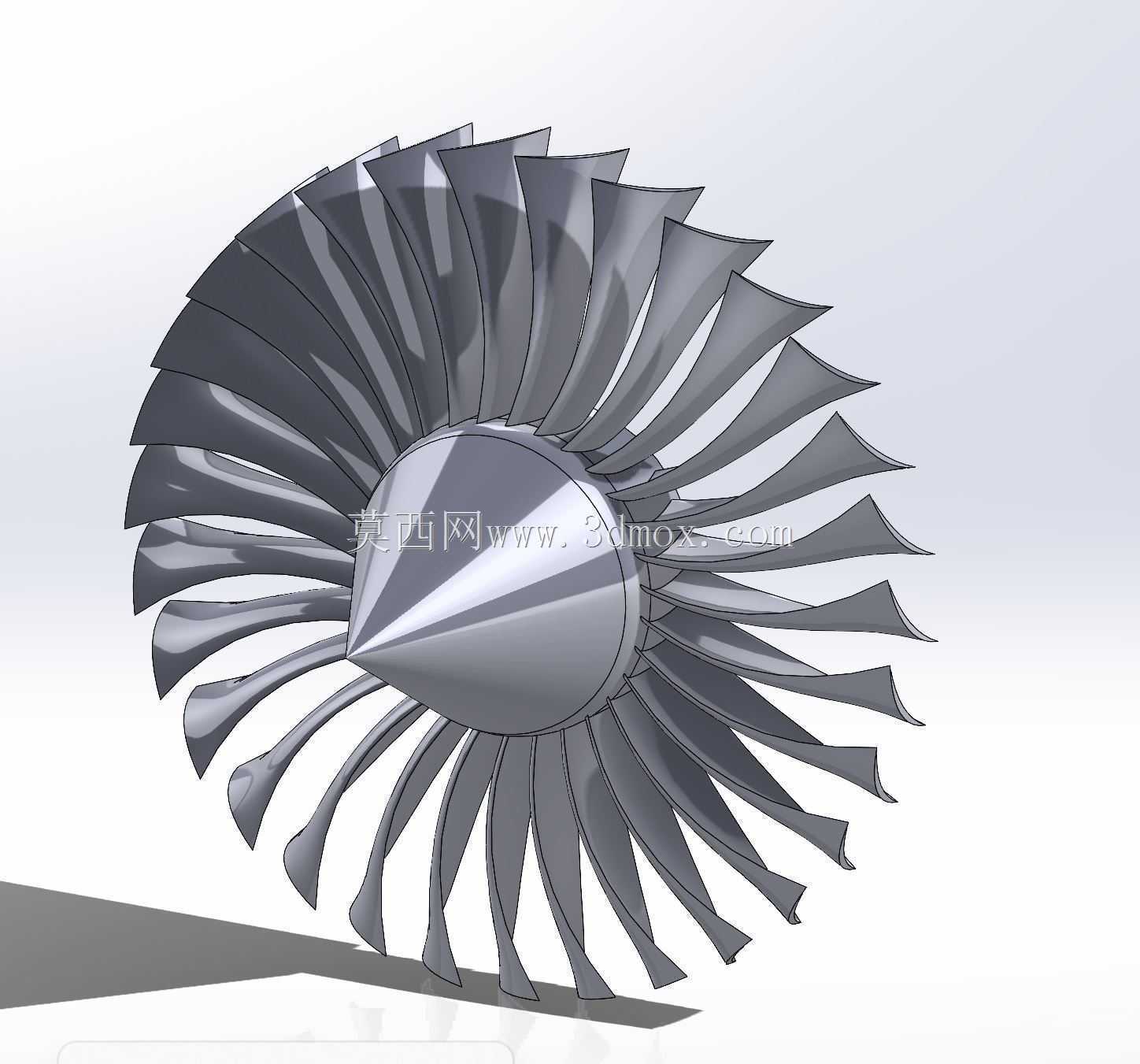

航空涡扇发动机风扇转子叶片组件

　　这套转子组件对应大涵道比涡扇发动机最前端的风扇级，是整台动力装置吸入来流、完成首轮能量转换的核心转动部件，日常在民航干线客机、支线运输机的翼下吊舱内持续运转，也可作为小型涡喷验证机、地面航改燃机进气端的结构参考。从整机装配边界来看，风扇转子位于进气整流罩后方、低压压气机一级之前，前端搭配流线型尖锥整流帽罩，外缘与机匣耐磨衬层保持微米级叶尖间隙，后端轮盘通过法兰止口与低压转子轴系锁紧，整个转动件的径向尺寸由吊舱进气道内径限定，轴向占位需要给进气防冰管路、锥罩固定螺栓预留安装空间，不能和进气道内壁、声衬衬层发生运动干涉。

　　叶片造型没有采用简单直纹面，每一片叶片从叶根到叶尖都伴随明显的扭转变形：靠近轮盘的叶根截面厚度更大、弦宽较窄，用来承载离心拉伸与振动交变载荷，叶型安装角偏向轴向，适配轮盘附近较低的线速度；向外延伸到叶尖区域，弦长逐步放宽、叶型弯度加大，安装角随之偏转，匹配叶尖处更高的圆周线速度，让整个叶高范围内的气流攻角都落在高效区间，避免叶根失速、叶尖壅气。叶片前缘做了连续圆滑的钝化过渡，后缘厚度按加工工艺极限收薄，既降低高速来流的前缘激波损失，也避免薄刃在高频振动下出现应力开裂。叶根采用燕尾型榫头结构，榫头工作面与轮盘榫槽形成面接触配合，装配时沿轮盘轴向滑入锁止，离心力作用下榫头接触面自动压紧，配合锁紧片防止叶片轴向窜动，单块轮盘沿圆周均匀排布数十片叶片，相邻叶片间的流道宽度从根到尖平滑扩张，引导 incoming 空气减速增压。

　　实际运转场景中，这一级风扇要处理整台发动机80%以上的进气流量，其中外涵道气流直接向后喷出提供整机80%左右的起飞推力，内涵道气流则继续流入压气机参与燃烧循环。设计阶段首先要敲定的是轮盘的分度圆直径与叶片展长，在吊舱外径允许的范围内尽可能增大叶片直径，以此提升大流量下的推进效率、降低耗油率；但叶片展长加大会同步提升叶尖线速度，一旦叶尖速度超过音速阈值，激波噪声与阻力会陡增，因此叶型切线速度需要控制在材料许用范围与气动效率平衡点内。叶片的曲面建模全程遵循气动型值点的光顺要求，每一个截面的型线曲率都要连续过渡，不能出现局部凹凸折面，否则高速气流经过时会产生局部分离，轻则降低压比效率，重则引发叶片颤振。轮盘本体采用等强度轮盘构型，盘心区域厚度较大，用来传递轴系扭矩、承受中心锁紧螺栓的预紧力，向外缘榫槽区域厚度逐步减薄，在保证离心强度的前提下尽可能降低转子整体重量，减少轮盘自身的离心载荷负担。前端整流尖锥采用抛物线回转曲面，锥面与所有叶片前缘的根部平滑衔接，消除进气中心区域的滞止死区，引导来流均匀分流到每一道叶片流道当中，锥罩内部预留空间安装转速传感器、防冰供气通道，锥罩通过中心螺栓固定在轮盘前端轴头上，拆装时可以单独拆下锥罩，再逐片检查叶片榫头的磨损情况。

　　从维护场景来看，这套转子的结构设计充分考虑了航线检修需求：单块叶片出现外物打伤损伤时，可以拆下轮盘外缘的锁紧块，单独抽出受损叶片更换，不需要整体拆解整个转子；叶片表面的气动面预留了抛光修复余量，航线打磨小缺口后可以重新做动平衡。转子装配完成后必须进行整盘动平衡校验，在轮盘端面的平衡环上去重，将不平衡量控制在许用值以内，避免高转速下振动传递到整个轴系，引发轴承过早磨损。叶片的固有频率设计还要刻意错开整机的常见激振频率，比如上游进气支板的尾流激振频率、转子转频的倍频区间，防止运转中出现共振。整个组件的所有配合面都标注了明确的形位公差：轮盘榫槽的周向分度误差、榫头工作面的平行度、叶片安装角的角度偏差都有严格管控，保证每一片叶片在圆周方向的流道均匀一致，不会出现局部流量偏差导致的整机喘振。
