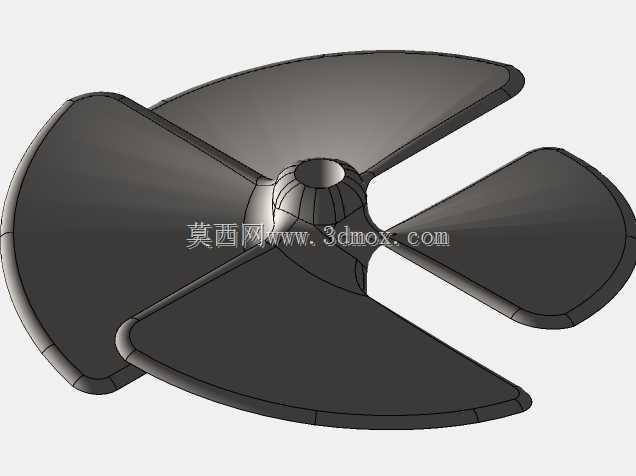

该螺旋推进叶轮采用四叶片均布布局,叶片从中心轮毂向外平滑延展,叶根区域厚度较大,用于承担旋转时的弯矩与扭矩传递;叶尖区域逐渐减薄,轮廓带有圆润过渡,可降低边缘应力集中并减少流体通过时的局部扰动。整体外形适合在液体或气体介质中产生轴向推力,常见于小型推进装置、循环搅拌机构、风道送风部件以及实验台流体驱动单元。
从实际装配角度看,叶轮中心设置带过渡圆角的轮毂结构,轮毂内腔用于与驱动轴连接。建模时需要重点控制轴孔配合段、键槽或紧定连接位置的同轴度,使叶轮旋转中心与电机输出轴保持一致。若轴孔间隙过大,高速运转时容易产生偏心振动;若过盈量过大,则会造成装配困难,并可能使轮毂内孔产生局部塑性变形。轮毂外表面与叶片根部之间采用连续曲面过渡,这一区域在工作中既承受离心力,也承受流体压力反复作用,圆角半径不能过小,否则在交变载荷下容易成为疲劳裂纹起始位置。
叶片的几何形态并非简单平板,而是具有扭转和弯曲复合特征。靠近轮毂处叶片弦宽较窄、安装角相对较大,能够在较低线速度下保持一定做功能力;靠近外缘处线速度较高,叶片曲面逐渐展开,有利于提高推流效率并控制介质流动方向。叶片前缘和后缘均做了圆滑处理,前缘负责切入来流,后缘引导流体离开叶道,二者的曲率变化会直接影响噪声、空化倾向和推力稳定性。对于水下推进场景,叶尖线速度、叶背负压分布和进水均匀性需要联合校核;对于风冷或循环搅拌场景,则更关注流量、压升以及叶道堵塞风险。
四叶片方案相比三叶片结构,在相同外径和转速下通常具有更平稳的推力脉动,叶片之间的流道分布更均匀,适合对振动和噪声较敏感的设备。但叶片数量增加后,叶道间隙变窄,介质中若含有纤维、颗粒或缠绕物,容易在叶根附近形成挂附,因此在污水、浆料或复杂水质环境中使用时,需要在入口处设置防护格栅,并校核叶根与护罩之间的安全间隙。
安装边界方面,叶轮外径决定了外部导流罩或筒体内径的最小设计范围。叶片外缘与固定壳体之间应保留合理径向间隙:间隙过大会增加回流损失,使推进效率下降;间隙过小则可能因轴系挠曲、轴承游隙、制造误差或热膨胀而发生擦碰。轴向位置同样需要明确,叶轮前端与导流罩入口、后端与支架或密封件之间应保留拆装空间,尤其在带联轴器或锁紧螺母的结构中,要保证工具可达并便于拆卸维护。
建模过程中,叶片曲面宜采用放样、边界曲面或多截面实体方式建立,先确定叶根、叶中、叶尖三个以上控制截面,再通过弦长、厚度、扭角和拱高变化控制整体型面。曲面完成后应检查曲率梳、斑马纹和相邻面片连续性,避免出现局部褶皱、反曲率或法向突变。实体化阶段需关注叶片与轮毂的布尔结合区域,保证叶根填充完整,不存在薄片几何或零厚度面。对于后续加工或仿真,还应在叶尖、叶根圆角和轴孔端部进行局部网格细化,以便更准确地捕捉应力集中和流体压力梯度。
该类叶轮在选型时不能只看外形直径,还需结合转速、功率、介质密度、流向约束和安装空间综合判断。低速大直径方案通常推力柔和、效率较高;高速小直径方案结构紧凑,但对动平衡、轴承寿命和密封性能要求更高。若用于长期运转设备,应在样机阶段完成静动平衡校验、轴向力测量和紧固件防松验证,使叶轮在额定工况下保持稳定旋转,并与驱动电机、轴系支撑、导流壳体形成可靠匹配。
