三米翼展双尾撑遥控航模飞机结构

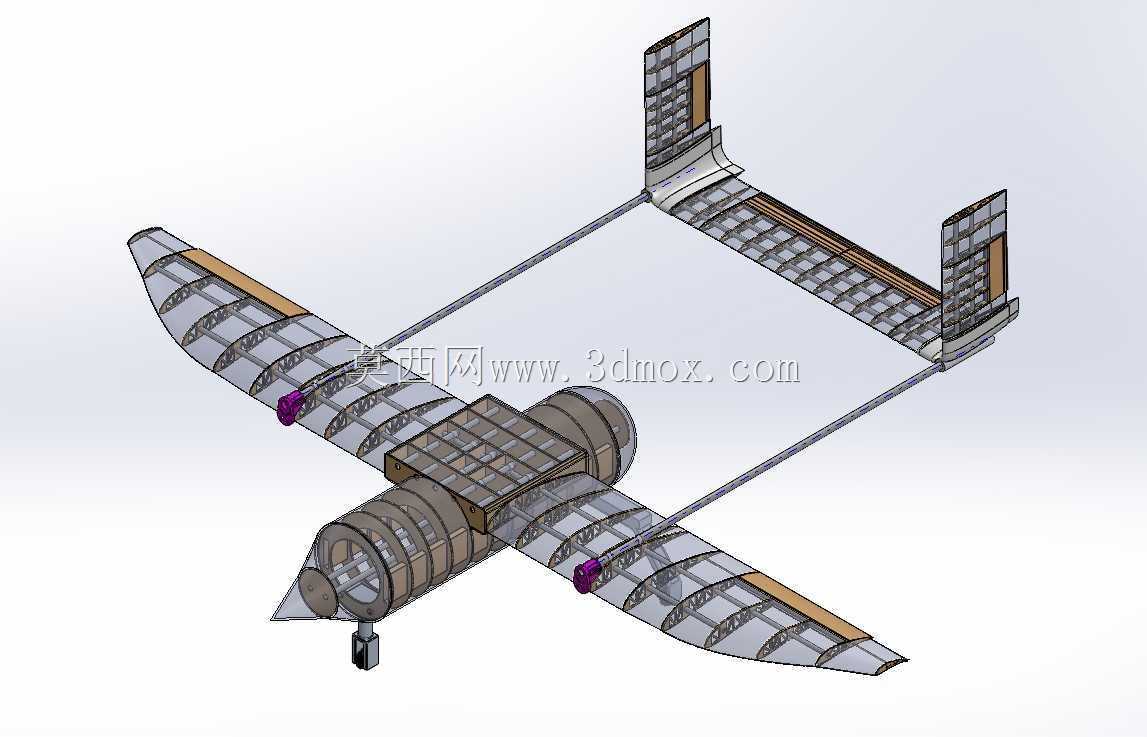

　　这套三维结构围绕一架大翼展固定翼遥控飞机展开，核心对象包含机身、左右机翼、双尾撑、尾翼以及起落架，适合用于航模结构方案验证、教学拆解、零部件布置和后续加工前的干涉检查。整机采用双尾撑布局，尾翼不再直接依附在机身末端，而是通过两根向后延伸的承力杆与机翼后段区域相连，尾翼两端设置垂直安定面，中间由水平尾翼连接。这种布置能在较长力臂下保持俯仰与方向安定性，同时给机身中部设备舱、动力舱和机翼连接区留出更清晰的安装空间。

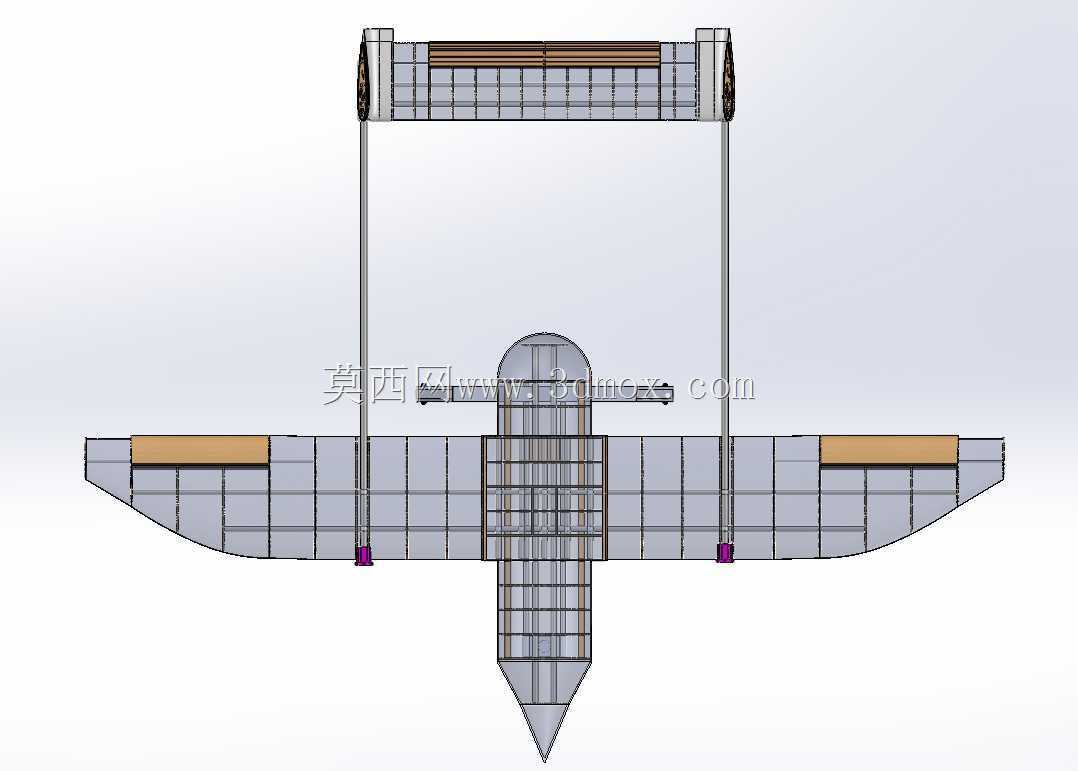

　　从实际使用场景看，该类结构主要面向低速固定翼遥控飞行平台，可承担航模试飞、气动外形验证、机载小设备搭载以及结构装配训练等任务。三米量级翼展使飞机具备较好的低速滑翔潜力，机翼面积较大，单位翼载荷相对容易控制，对起飞滑跑、低空巡航和降落稳定性都比较友好。半椭圆形机翼在外形上兼顾翼展方向的升力分布与翼尖诱导阻力控制，模型中机翼并非实体蒙皮示意，而是以肋板、梁、缘条和局部加强件的方式呈现，能够直观反映传统木质或复合材料航模机翼的承力逻辑。

　　机翼结构是整机设计的重点。左右机翼沿机身对称展开，内部沿弦向布置多组翼肋，翼肋外轮廓决定翼型形状，沿展向则通过主梁、后梁或辅助纵梁传递弯矩与剪力。翼面内部可见成排骨架单元，靠近翼根的区域结构密度更高，翼尖段相对轻量，这种差异符合大展弦比机翼的受力特点：翼根承受最大弯曲弯矩，需要更强的梁架和连接接头，翼尖则以维持外形、减轻质量为主。机翼与机身之间需要预留装配面和紧固件位置，模型中紫色小件可作为定位或连接节点理解，实际制作时这类位置通常要承受拆装、运输和飞行中的反复载荷，不能只按外观贴合处理。

　　机身部分采用分段筒段与骨架组合的思路，前部轮廓收窄形成机头整流区域，中段为主要设备与机翼连接区，后部并不承担传统单尾机那样完整的尾翼支撑任务，而是与双尾撑体系共同形成稳定框架。机身内部可见环形框和纵向支撑结构，这类框架一方面维持截面形状，另一方面为电机、电池、舵机、接收机、起落架支座等部件提供安装基准。对于遥控飞机而言，设备重量分布直接影响重心位置，机身中段的舱室设计应优先保证动力电源、飞控或接收设备能够沿纵向调整，使重心落在机翼气动中心附近的合理范围内。

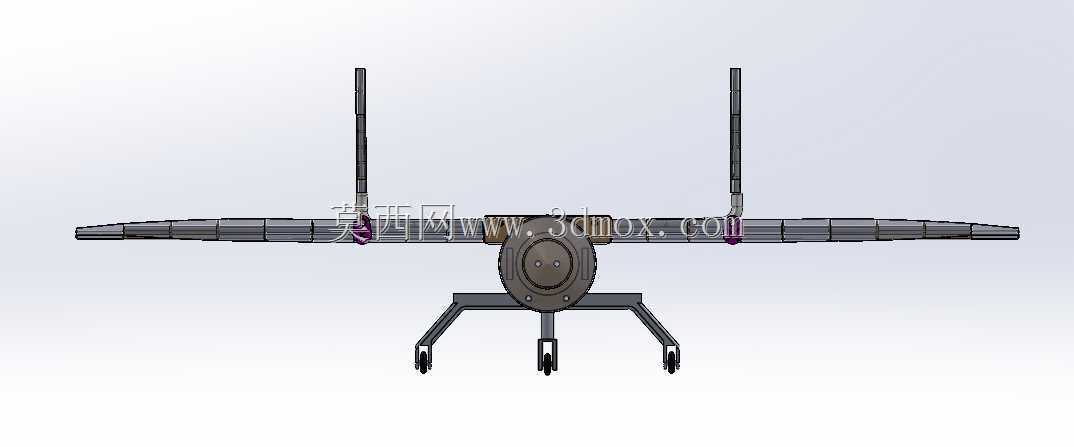

　　尾翼系统通过双尾撑后伸，水平尾翼位于两个垂直尾翼之间，形成类似H形的尾部构型。该结构的优点是尾翼距机翼较远，俯仰操纵力臂较长，方向安定面分置两侧也能增强偏航稳定性；同时，尾撑杆将尾部载荷传回机翼后梁或机身加强区，减少了细长机身末端的局部受力。设计时需要关注尾撑杆的抗弯刚度，若杆体过柔，飞行中尾翼会产生颤振或操纵滞后；若过重，又会使整机重心后移并增加尾部惯量。因此尾撑截面、材料壁厚、与机翼接头的夹持方式，以及尾翼肋框的轻量化，都需要在三维装配中同步校核。

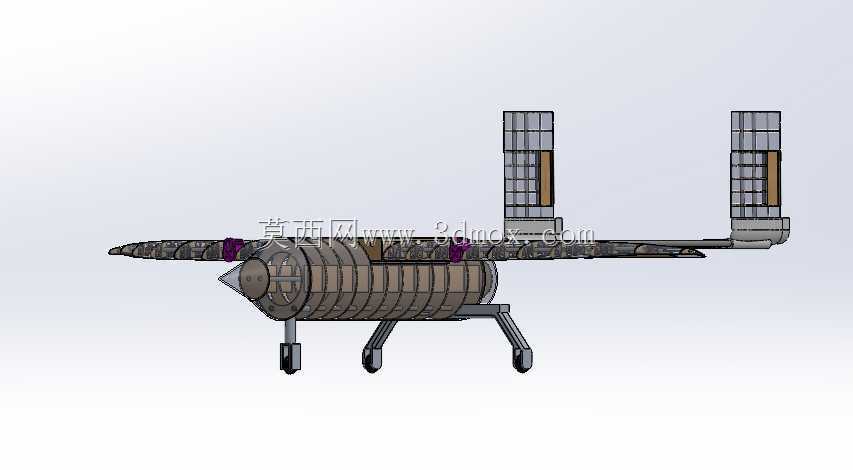

　　起落架采用前三点式布置思路，机头下方设置单轮前起落架，主起落架载荷则靠近机身下部或机翼根部区域。前三点起落架对地面滑跑方向稳定较有利，起飞抬前轮和着陆接地时的姿态也更容易控制。由于模型展示的是完整装配关系，实际工程处理中还要考虑轮架与机身框的连接强度、减震行程、舵机转向连杆空间以及地面侧向冲击载荷。对于三米翼展航模，主起落架不能简单固定在薄蒙皮或单一肋板上，应把冲击载荷传递到机身加强框、机翼梁或专门的金属接头上。

　　外形尺寸与安装边界方面，整机最突出的边界是三米翼展，机翼向左右大幅伸展，运输和存放时通常需要考虑翼面可拆卸结构；机身前后方向由机头延伸至尾翼后缘，双尾撑进一步增加了尾部长度包络；垂尾高度构成整机最高轮廓，装配、维修和上架放置时要避免尾翼受压。机翼下方、机身腹部和起落架之间需要保留螺旋桨或动力装置的安全间隙，若采用前置拉力动力，还要核查桨叶旋转面与前起落架、地面以及机头罩的距离；若改为尾推或其他动力形式，尾撑和尾翼也不能进入气流扰动强烈的区域。

　　从建模思路上看，该作品把航模常见的蒙皮外观还原为内部骨架，使设计重点从单纯造型转向结构可实现性。翼肋间距、梁的走向、尾撑连接点、机身框站位、起落架固定点都能在装配体中直接观察，便于检查零件之间是否冲突，也便于后续拆分激光切割件、轻木件、碳杆或3D打印接头。对于结构设计人员来说，这类模型的价值不在于单个零件的复杂程度，而在于它完整呈现了大展弦比固定翼无人机或航模从升力面、承力骨架、操纵安定面到地面支撑系统的整体关系。

　　在进一步细化时，可围绕翼根接头增加可拆卸销钉和锁紧结构，围绕机身设备舱划分电池板、舵机安装座和线束通道，围绕尾翼操纵面补充铰链线、舵角和摇臂运动空间。机翼半椭圆形外形虽然有利于气动效率，但翼肋数量多、外形变化连续，加工时需要保证各肋板定位准确；尾撑与尾翼接头则应避免应力集中，尽量让载荷沿杆轴和翼梁方向传递。通过这些结构处理，整机既能满足遥控飞行对轻量、刚度和安定性的要求，也能为后续实物制作提供清晰的装配依据。
