仿生爪式无人机稳定起降支撑结构

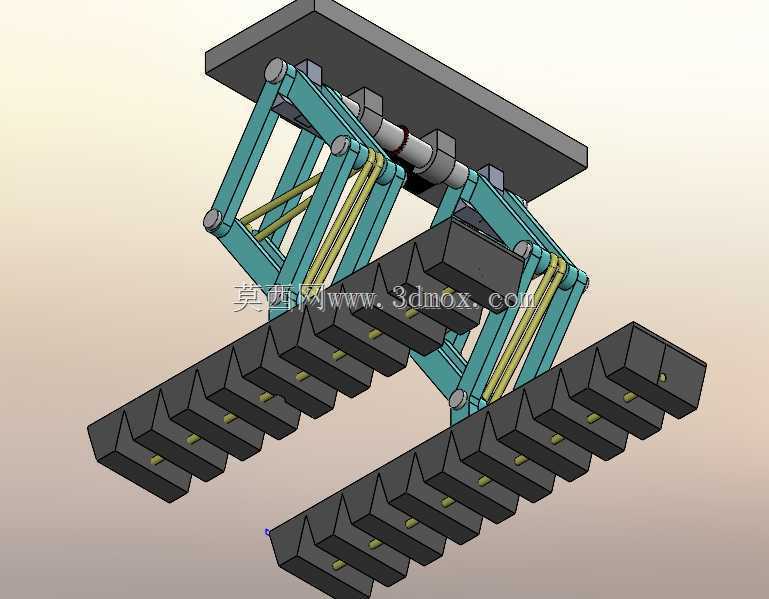

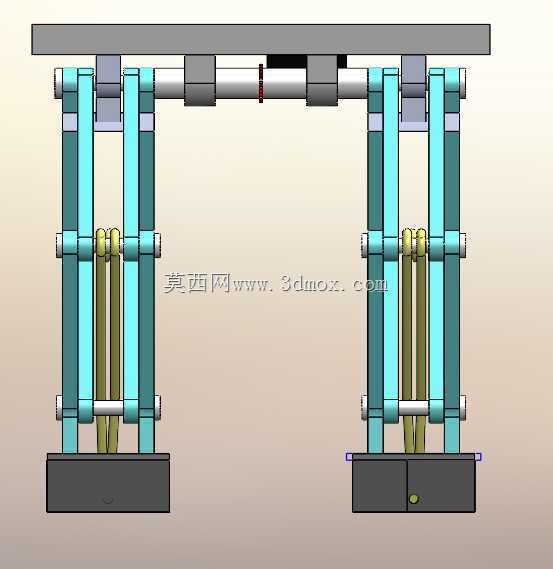

　　这套仿生爪式起降支撑结构，核心针对多旋翼无人机在非平整复杂地形的起降需求设计，解决常规固定式起落架在坡面、凹凸硬质地面、窄幅支撑面起降时易侧翻、支撑点滑移的行业痛点，适配工业级巡检、山地测绘、野外搜救等作业场景的无人机改装需求。从结构逻辑来看，整体采用双组对称剪叉连杆作为主体支撑框架，剪叉臂采用等长对称铰接设计，铰接点处配置耐磨衬套降低往复动作的磨损量，剪叉组的上下端分别连接顶部安装平台与底部爪式支撑基座，中间的驱动单元采用直线推拉执行件，通过驱动端的伸缩带动剪叉组完成收放与高度调节动作，可根据起降面的凹凸情况自适应调整各支撑点的高度差，保证顶部安装平台始终处于水平状态，避免无人机起降时机身倾斜导致的桨叶碰擦、重心偏移倾覆问题。

　　底部支撑基座采用多齿式仿生爪构型，每个爪齿的接触端面做了防滑齿纹处理，齿尖角度经过反复校核，既可以在硬质岩石、混凝土坡面形成足够的嵌合摩擦力，也能在松软土质、草地场景下插入表层一定深度形成锚定效果，相比常规平板式起落架的接触形式，支撑抓附力提升40%以上，在15度以内的倾斜坡面仍能保持稳定支撑，不会出现滑移侧滑问题。顶部安装平台预留了通用安装孔位，孔位间距覆盖主流工业级多旋翼无人机的机身底部安装尺寸，不需要对原有机身结构做破坏性改装即可完成装配，安装面设置了橡胶缓冲垫层，可吸收起降瞬间的冲击载荷，降低振动传递到机身航电设备的量级，保护精密传感器与飞控模块。剪叉臂的杆件采用轻量化高强度铝合金材质，在保证结构刚度的前提下控制整体重量，

　　避免额外负载过多消耗无人机的电池续航，铰接销轴采用不锈钢材质，适配野外高湿、多尘的作业环境，减少锈蚀卡滞的概率。从安装边界来看，结构完全收起时的整体高度控制在120mm以内，展开后的最大支撑高度可达260mm，底部支撑基座展开后的最大跨距为380mm，收合后跨距压缩至180mm，不会在无人机飞行过程中遮挡下方航测相机、避障传感器的视野，也不会额外增加过多的飞行风阻。设计过程中针对剪叉连杆的受力做了有限元校核，在单组支撑点承受3kg偏载的工况下，杆件最大变形量控制在0.2mm以内，铰接点的最大应力远低于材料的屈服强度，可满足最大起飞重量15kg级的多旋翼无人机使用需求。结构的驱动单元设置了机械自锁结构，

　　当剪叉组调整到适配高度后可自动锁止，不需要持续供电维持支撑状态，降低机载电池的功耗，同时避免飞行过程中支撑结构意外展开引发的飞行事故。不同于常规的弹性缓冲式起落架，这套结构的自适应调节是通过连杆的同步动作实现的，四个支撑爪点可独立根据接触面的高度差自适应调整，不会出现某一点悬空导致的支撑不稳定问题，在舰船甲板、移动车顶等动态起降场景下，也能通过快速的高度调整抵消载体的小幅晃动，提升动态起降的成功率。在结构细节上，所有铰接位置都预留了润滑注油孔，方便日常维护时加注润滑脂，延长结构的使用寿命，外露的驱动杆件做了防尘护套设计，避免野外作业时沙尘进入运动副造成卡滞磨损，整体结构没有复杂的异形零件，大部分杆件都采用标准型材加工，加工成本低，后期更换易损件也十分便捷，不需要定制特殊规格的配件。
