电力变压器配套电机安装固定支架结构

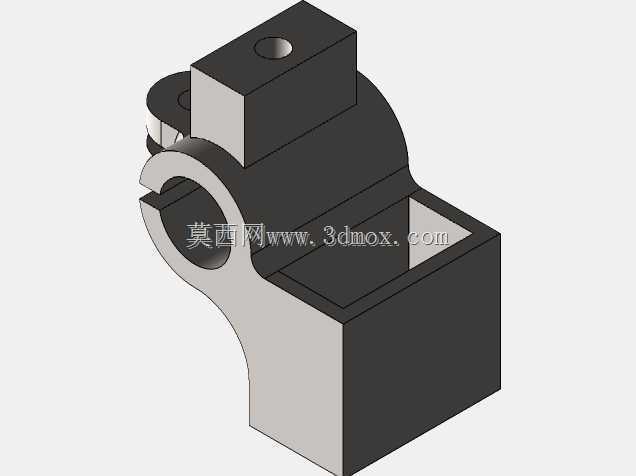

　　在电力输配场景的变压器配套组件设计中，这类安装支架承担着驱动类辅件与变压器主体的连接承载功能，日常运维中，变压器配套的散热驱动、调压驱动等小型电机，都需要通过这类支架完成位置固定，避免设备运行过程中因振动产生位移，影响传动精度甚至引发接线松脱故障。从结构细节来看，支架上部设置的带孔凸台，是用于和电机本体的安装孔位配合，通过螺栓完成预紧固定，孔位的同轴度公差控制在0.1mm以内，保证电机输出轴的对中精度，避免轴系承受额外径向力。侧面的C型开口抱箍结构，是用于卡接在变压器本体的圆形安装导杆上，开口处预留的锁紧间隙，可以适配一定范围内的导杆直径公差，安装时不需要完全拆解导杆端的原有结构，直接卡入后通过侧边的锁紧件完成固定，

　　能大幅缩短现场装配的工时。下部的方形腔体结构，一方面是作为走线空间容纳电机的供电线缆，避免线缆外露被油污、粉尘侵蚀，另一方面腔体的侧壁可以作为加强筋提升整体结构的抗扭刚度，当电机启停产生瞬时冲击载荷时，腔体结构能分散应力，避免支架根部出现应力集中断裂的问题。设计过程中首先要明确安装边界：上部凸台的安装孔中心到抱箍中心的距离，需要匹配对应电机的轴伸长度，保证电机输出端和被驱动部件的啮合间隙在合理区间；抱箍的内径尺寸要和变压器标配的安装导杆外径保持一致，表面粗糙度控制在Ra3.2，既保证卡接时不会出现滑动，也不会因为过盈量太大导致装配困难。下部腔体的内部净空尺寸，要能容纳电机接线端子以及弯折后的线缆，

　　预留至少5mm的操作空间方便接线作业。整体壁厚设计上，承载部位的壁厚保持在4mm，非承载的装饰性部位适当减薄到2.5mm，在保证结构强度满足1.5倍额定载荷静强度测试要求的前提下，尽可能降低零件自重，减少对变压器本体安装位的负载。实际应用中，这类支架还要考虑户外工况的耐候性，结构上没有容易积水的凹陷平面，所有转角处都设置了R2以上的圆角，避免应力集中的同时，也能减少漆面在边角处的流挂缺陷，提升防腐涂层的附着效果。抱箍开口的朝向设计在侧下方，既方便锁紧操作，也能避免雨水顺着开口流入抱箍内部造成导杆锈蚀。上部安装凸台的孔位周边做了0.5mm的凸台沉面，保证螺栓紧固时接触面贴合紧密，不会因为铸件表面的平面度误差导致紧固力不足。

　　在装配流程上，操作人员可以先将电机通过螺栓固定在支架上部的凸台上，完成接线后将线缆整理放入下部腔体，再将支架的抱箍卡入变压器的安装导杆，调整到合适的轴向位置后锁紧抱箍的紧固件，整个过程不需要复杂的专用工装，单人即可完成装配作业。对于不同功率的配套电机，只需要调整上部凸台的孔位间距以及抱箍的内径尺寸，整体的结构框架可以通用，能大幅降低系列化设计的重复工作量，减少生产过程中的模具投入成本。结构的受力路径设计也经过优化：电机运行产生的振动载荷，通过上部凸台传递到两侧的弧形支撑臂，再分散到抱箍和下部腔体两个连接部位，避免单一连接点承受全部载荷，经过振动测试，在10-2000Hz的扫频振动环境下，支架的固有频率避开了电机的运行振动频率，不会产生共振问题，长期运行也不会出现疲劳裂纹。
