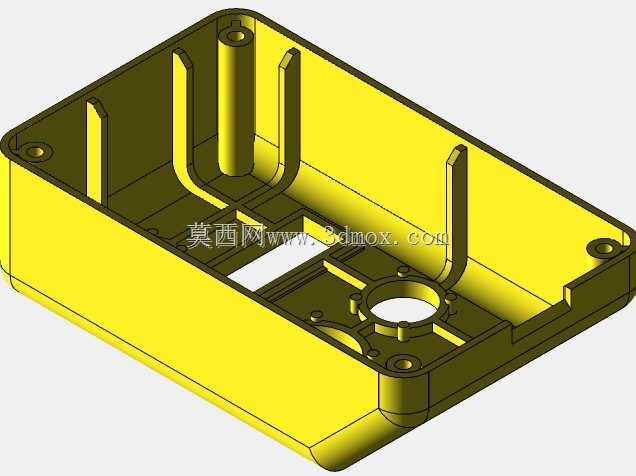

带加强筋与安装柱的矩形塑料壳体结构

该塑料壳体为小型电控类设备的外装防护承载结构，常见于桌面式小型检测仪器、民用低压控制终端、小型传感信号采集模块的外壳主体部分，日常使用中承担内部电路板、功能元器件的定位承载，同时隔绝外部粉尘、轻微泼溅与外力磕碰，为内部精密电子元件提供稳定的安装空间。从结构设计来看，整体采用矩形敞口式布局，侧壁设置多道纵向加强筋，既提升了薄壁壳体的整体抗形变能力，避免注塑成型后侧壁出现收缩翘曲，也能在内部元器件安装时起到侧向限位作用，减少元器件在壳体内的窜动空间。壳体底部预设的多组圆柱形安装柱，柱体中心预留螺丝过孔与铜螺母嵌装位，可直接通过自攻螺丝或嵌装铜螺母完成电路板的锁附固定，无需额外增加安装支架，压缩整机组装的工序步骤。底部预留的异形开孔与圆形避让位，分别对应设备的外接接口穿出、功能旋钮或者传感探头的伸出位置，开孔边缘做了加厚处理，避免装配时接口部位应力集中导致壳体开裂。设计过程中充分考虑注塑成型的工艺特性，所有转角位置均设置均匀的过渡圆角，避免尖角位置出现应力集中，同时也能改善塑料熔体在模腔中的流动状态，减少充模不满、熔接痕等成型缺陷。壳体侧壁厚度保持均匀一致，加强筋的厚度控制在侧壁壁厚的0.6倍左右，避免筋位背面出现缩水痕影响壳体外观质量。安装边界方面，壳体四角预留的沉头安装孔，可直接将整个壳体固定在设备安装基面或者配套的底托结构上，沉孔深度与常用沉头螺丝的头部尺寸匹配，装配后螺丝头部不会突出壳体表面，保证整机外观的平整性。内部的筋位高度根据常用电路板的安装高度做了适配，电路板锁附后与壳体底部预留足够的走线空间，方便板间连接线、外接引线的排布，避免导线被挤压造成绝缘层破损。
