工业用t形槽表专用结构件设计

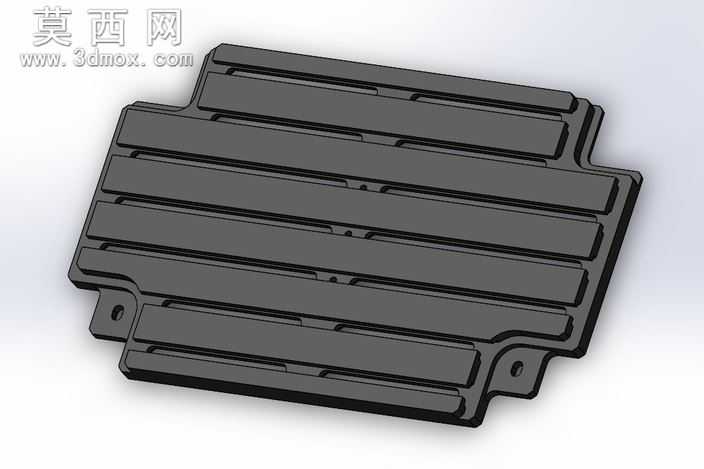

本作品为工业场景配套的t形槽专用安装构件，建模过程依托三维参数化设计软件完成，全程遵循机械设计的尺寸规范与装配适配要求。建模阶段首先绘制构件的主体外轮廓草图，精准定位两侧带安装孔的凸耳位置，通过拉伸特征生成构件的基础实体，再对主体表面的多道平行t形槽结构进行分步切除建模，每一道槽的槽宽、槽深、槽间间距都经过尺寸校验，确保槽体可以适配对应规格的t型螺栓，满足工业场景中零部件滑移安装、位置调节的使用需求。建模过程中对构件的边角位置做了统一的圆角过渡处理，既避免锐边带来的装配划伤风险，也符合实际五金冲压、注塑类构件的成型工艺特征，两侧凸耳上的安装孔做了沉头结构设计，保证紧固件安装后表面平整无凸起。材质与渲染阶段，为构件赋予了哑光黑色硬质工程塑料的材质属性，调整材质的粗糙度、反光度参数，模拟工业用改性PP或ABS材质的真实质感，渲染时采用柔和的侧上方打光方案，清晰呈现每一道t形槽的轮廓结构、构件表面的加强筋纹理，以及边角圆角的过渡细节，让渲染效果贴近实际量产构件的视觉表现。结构设计上，主体表面的平行槽体采用等间距排布，槽体之间的凸起筋条同时承担结构加强的作用，在不额外增加构件整体厚度的前提下提升了构件的抗弯折强度，两侧的安装凸耳向外延伸，预留的安装孔位可以配合螺栓将整个槽板固定在设备基座或工作台面上，整体结构无冗余设计，所有特征都服务于t形槽的安装调节功能，构件的壁厚保持均匀一致，既满足结构强度要求，也适配注塑成型的工艺要求，避免出现壁厚不均导致的成型缺陷。设计思路围绕工业安装场景的实际需求展开，摒弃不必要的装饰性特征，所有结构特征都以功能性为核心，确保该构件可以直接用于自动化设备、工作台面的配件安装，实现配套零部件的位置灵活调整与快速固定。
