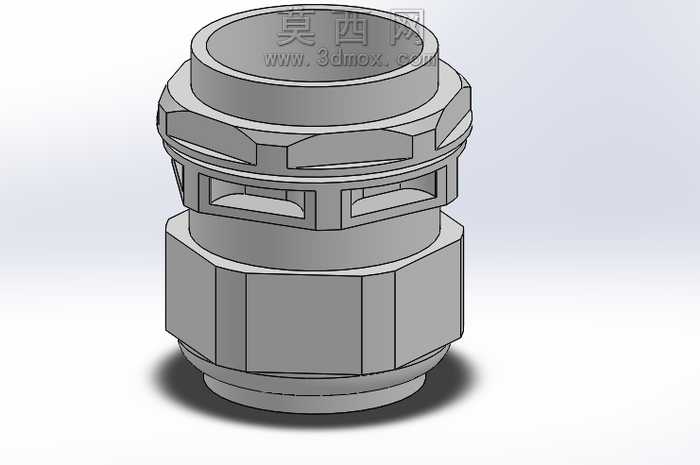

1又1/2规格电缆防水锁紧接头三维设计

本作品为1又1/2英寸规格的电缆防水锁紧接头三维建模作品，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循机械五金零件的设计规范，完整还原了该类接头的全部结构细节。建模阶段首先绘制接头主体的回转截面草图，通过旋转凸台命令生成接头的主体基座结构，随后针对六角锁紧部位采用拉伸切除结合多边形草图的方式完成六角拧动面的构建，保证扳手拧动时的受力面尺寸符合通用五金件的标准公差要求。针对接头中部的防松卡扣结构，采用多实体建模结合阵列命令完成周向均匀分布的弹性卡扣设计，还原了该类接头安装时的卡扣锁紧定位功能，卡扣的壁厚、倒角参数均参考实际量产产品的结构参数设置，保证结构合理性。上部的螺纹连接部位采用装饰螺纹线结合真实牙型轮廓建模的方式，既保证模型文件的轻量化，又能清晰展示螺纹连接的配合结构，接头内部的密封腔结构也做了完整还原，可直观展示密封圈的安装位置与线缆穿入后的密封配合逻辑。渲染阶段采用哑光硬质塑料与金属镀锌钢材结合的材质方案，主体六角部位赋予磨砂金属材质还原镀锌压铸件的表面质感，中部弹性卡扣部位赋予增强尼龙材质，还原塑料件的半哑光表面效果，整体渲染采用柔和的工作室光源，添加柔和的地面阴影效果，清晰展示零件的各部位轮廓与结构层次。设计过程中充分考虑该类接头的实际使用场景，各部位的尺寸比例、倒角大小、壁厚参数均参考行业通用的电缆接头尺寸标准，模型可直接用于装配验证、产品展示、工程出图等场景，各特征均保留完整建模参数，可根据实际线缆规格调整适配尺寸，完成不同通径规格接头的快速变型设计。
