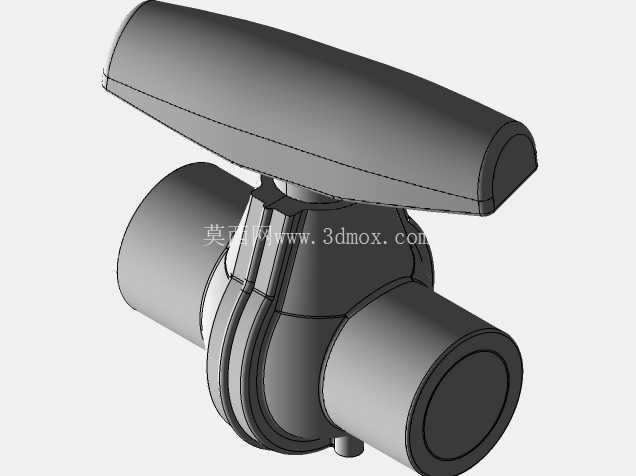

带手柄式三通调节球阀结构设计

　　在民用给排水、化工流体输送、暖通空调管路系统中，球阀是应用占比极高的截流与调节元件，这款三通式带手柄操作的球阀，核心解决的是管路中流体换向、流量配比调节的实际工况需求，区别于常规两通球阀仅能实现通断控制的局限，该结构可在单阀位完成两路流体的汇流或者单路流体的分流操作，减少管路中阀门的布置数量，降低管路系统的泄漏点与整体安装成本。从实际功能特性来看，这款球阀的启闭件为带中心通孔的球体，并非实心结构，通孔的通径与连接管路的通径保持一致，当球体处于全开位置时，流体流经阀内的阻力极小，几乎不会产生额外的压损，适合对管路压降有严格要求的输送场景；操作时仅需将手柄转动四分之一圈，即可完成开度调节或者通断、换向操作，响应速度快，操作力矩小，无需额外配备大扭矩的执行机构，手动操作即可完成日常工况调整，适合现场巡检人员快速操作的场景。

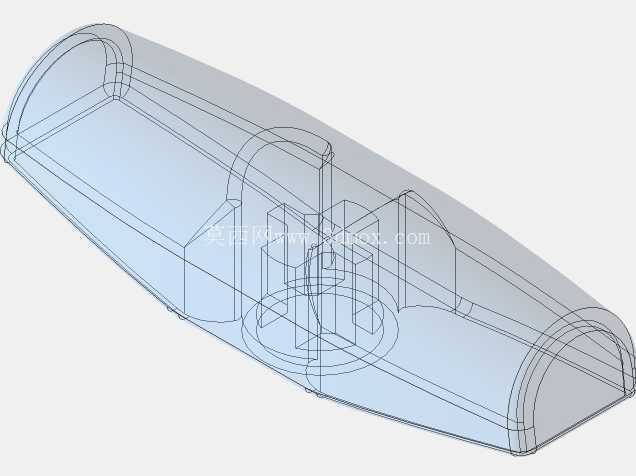

　　在设计思路上，这款模型优先考虑了密封可靠性与操作便利性的平衡，球体与阀座的密封面采用对称式结构设计，无论流体从哪一端接口进入，都能保证密封面的受压均匀，避免单侧长期受压导致的密封件提前老化失效；手柄的长度经过力矩匹配计算，在保证操作人员可以徒手转动、无需借助加力杆的前提下，尽量压缩手柄的外伸尺寸，避免在狭窄的管路安装空间中与周边管道、支架产生干涉，手柄的端部做了圆弧过渡处理，没有尖锐棱角，避免操作过程中划伤操作人员。

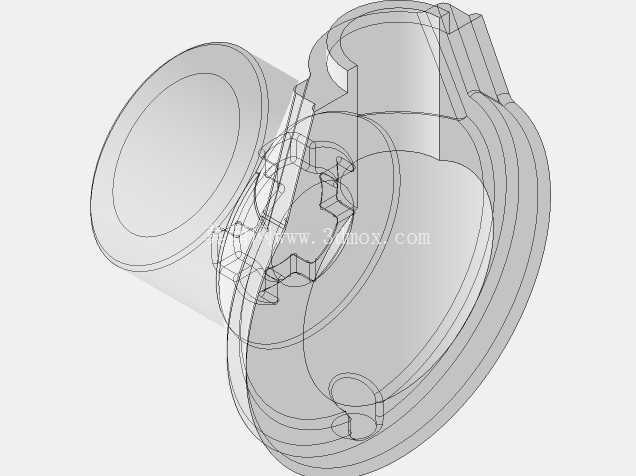

　　从安装边界与外形尺寸来看，三个连接接口采用同轴对称布置，其中两个接口处于同一水平轴线上，第三个接口垂直于该轴线，安装时可直接与同通径的管道通过螺纹或者法兰对接，接口的端面加工有密封槽位，可适配O型圈或者密封垫片完成端面密封，无需额外加工密封结构；阀体的主体轮廓采用圆弧过渡，没有突出的安装耳或者冗余结构，整体占用的安装空间紧凑，在并排布置多组阀门的管路井、设备阀组区域，可有效缩小阀组的整体排布间距，提升空间利用率。在结构细节上，阀杆与球体的连接采用嵌入式方榫结构，避免长期操作过程中阀杆与球体出现打滑、空转的问题，阀杆部位设置了多层密封填料，可在带压状态下完成填料的更换，无需将整个阀门从管路上拆卸下来，降低后期维护的工作量；球体的通孔内壁做了光滑过渡处理，没有台阶或者凸起结构，流体流经时不会产生紊流，也不容易积存介质中的杂质，适合输送带有微小固体颗粒的流体介质，减少杂质卡滞球体导致的阀门操作故障。

　　实际选型应用中，这款结构的球阀可适配水、轻质油品、低压气体等多种介质的管路控制，在小型换热机组的水路切换、家用净水设备的管路分流、小型化工实验装置的流体配比场景中都能适用，建模过程中严格遵循了阀门设计的通用公差要求，各配合面的间隙预留符合实际加工装配的工艺要求，可直接作为同类产品结构设计的参考模型，也可用于管路系统的装配干涉检查，验证阀组布置时的操作空间是否满足手柄转动的行程需求，避免现场安装后出现手柄无法转动、操作空间不足的问题。
