多孔异形法兰连接密封垫片结构设计

　　在流体输送、动力传动以及各类机电设备的装配环节，法兰连接部位的密封可靠性直接决定整套设备的运行稳定性，这类带异形安装耳的多孔密封垫片，是针对非圆形安装端面的法兰连接场景开发的适配零件，区别于标准圆形法兰垫片，它能完美贴合带凸耳的非规则法兰端面，填补了标准密封件无法适配异形安装位的空白。

　　从实际应用场景来看，这类垫片常出现在小型液压泵站的阀组连接面、气动系统的分气块对接端、小型内燃机的机油泵端盖密封位，还有部分紧凑型减速箱的侧盖安装面——这些位置的法兰受安装空间限制，无法做成标准圆形，会延伸出带安装孔的凸耳结构，普通圆形垫片要么无法覆盖全部密封面，要么会和凸耳上的安装孔产生干涉，而这款异形垫片的轮廓完全跟随法兰密封面的外沿设计，能完整覆盖需要密封的环形接触面，同时预留的凸耳部分刚好避让开法兰凸耳上的安装螺栓孔，不会影响螺栓的穿装紧固。

　　设计这类垫片时，首先要锁定核心的密封边界：中间的大通孔是介质流通的通道，垫片的内圈直径要比流通孔大0.5-1mm，避免垫片内圈伸入流道产生节流或者被介质冲蚀；外圈的密封带宽度要根据工况压力调整，常规低压工况下密封带宽度不小于3mm就能满足密封比压要求，高压场景下需要适当加宽密封带，同时增加垫片的厚度补偿端面的平面度误差。

　　安装孔的布局是这类异形垫片设计的核心要点，不能直接照搬法兰上的螺栓孔位置做等大通孔，要考虑装配时的定位误差：凸耳上的三个大安装孔是主紧固孔，孔径比螺栓直径大0.2-0.3mm，既能保证螺栓顺利穿入，又能限制垫片在装配时的窜动量；密封端面上均匀分布的六个小孔是辅助定位孔，对应法兰端面上的定位销或者小规格紧固螺钉，这些孔的位置度公差要控制在0.1mm以内，避免装配时孔位错位导致垫片被压溃。

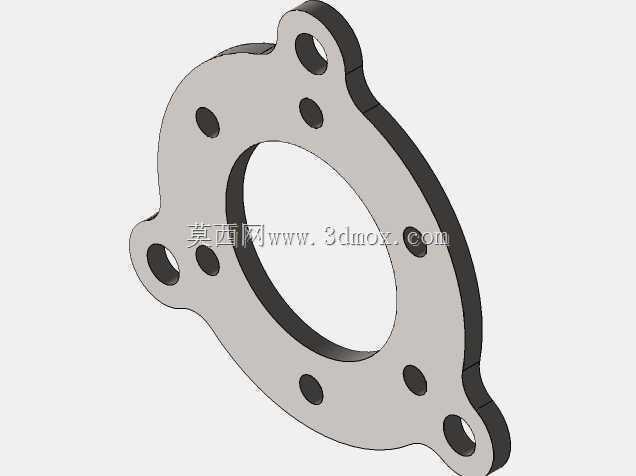

　　从外形尺寸与安装边界来看，这款垫片的整体外轮廓是在圆形密封基体上延伸出三个对称分布的安装凸耳，凸耳的外沿做了R3的圆角过渡，避免尖角处产生应力集中导致垫片在长期受压后出现开裂；垫片的厚度根据材质不同有所区别，如果是耐油橡胶材质厚度取1.5mm，适配粗糙度Ra3.2以下的法兰端面，如果是金属复合材质厚度取0.8mm，适配高压工况下的硬密封连接。安装时要注意，凸耳上的紧固螺栓要按照对角顺序逐步拧紧，避免垫片受力不均出现局部压不实的情况，密封面在装配前要清理干净铁屑、油污等杂质，防止杂质硌伤垫片导致密封失效。

　　不同于标准垫片的通用化设计，这类异形垫片的每一处轮廓、每一个孔位都要和对接的法兰端面完全匹配，建模时要优先以法兰的密封端面为基准，先绘制密封面的环形轮廓，再根据螺栓分布位置延伸出安装凸耳，所有孔位的中心要和法兰上的对应孔位完全同轴，最后根据密封需求调整垫片厚度和边缘倒角。在实际选型替换时，除了核对安装孔的位置尺寸，还要确认垫片的材质是否适配流通介质的特性，比如接触燃油的场景要选用耐油丁腈橡胶材质，接触高温液压油的场景要选用氟橡胶或者金属缠绕材质，避免材质被介质腐蚀老化导致密封失效。
