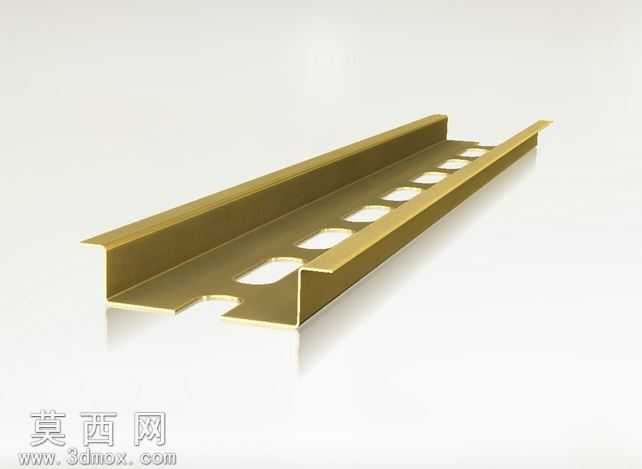

35毫米规格标准Din电气安装导轨

本款35毫米标准Din导轨采用三维参数化建模方式完成设计，建模初期严格遵循Din导轨的通用安装规范，先绘制导轨的截面轮廓草图，精准标定导轨两侧的弯折弧度、卡槽深度以及安装腰型孔的间距尺寸，确保截面轮廓的尺寸公差符合电气元件安装的通用适配要求。建模过程中采用拉伸特征生成导轨的基础长条基体，之后通过线性阵列命令均匀排布导轨面上的腰型安装孔，保证孔位间距统一，适配不同规格电气元件的安装固定需求，同时对导轨的弯折边缘做圆角过渡处理，还原实际生产中冲压成型的工艺特征，避免尖锐棱角的设计缺陷。材质渲染阶段选用金属镀锌材质，调整材质的金属度、粗糙度参数，还原工业导轨表面的镀锌哑光金属质感，同时添加细微的表面纹理，模拟实际冲压生产留下的轻微加工痕迹，让渲染效果更贴近真实工业产品的视觉表现。结构设计上，导轨采用经典的C型卡槽结构，两侧的翻边卡槽能够适配标准Din安装的电气元件卡扣，确保元件卡入后固定牢靠不会松脱，腰型孔的设计预留了安装调节余量，方便安装时调整导轨的固定位置，适配不同柜体的安装孔位偏差。设计思路围绕电气控制柜内部的元件安装需求展开，充分考虑实际安装场景中的通用性与适配性，既保证导轨自身的结构强度，满足电气元件安装后的承重要求，又兼顾安装便捷性，统一的标准尺寸能够兼容市面上绝大多数符合Din规范的电气元件，可直接用于电气控制柜、控制面板的安装布局设计，为电气成套设计提供精准的三维模型参考，减少设计过程中的尺寸核对工作量，提升电气布局设计的效率与准确性。
