电力变压器用铸造型安装固定支座结构

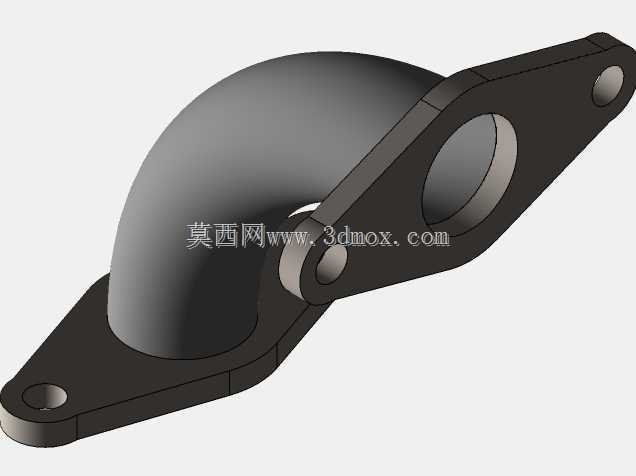

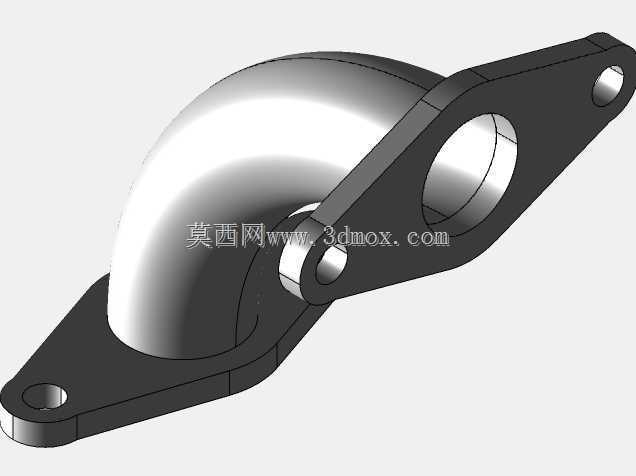

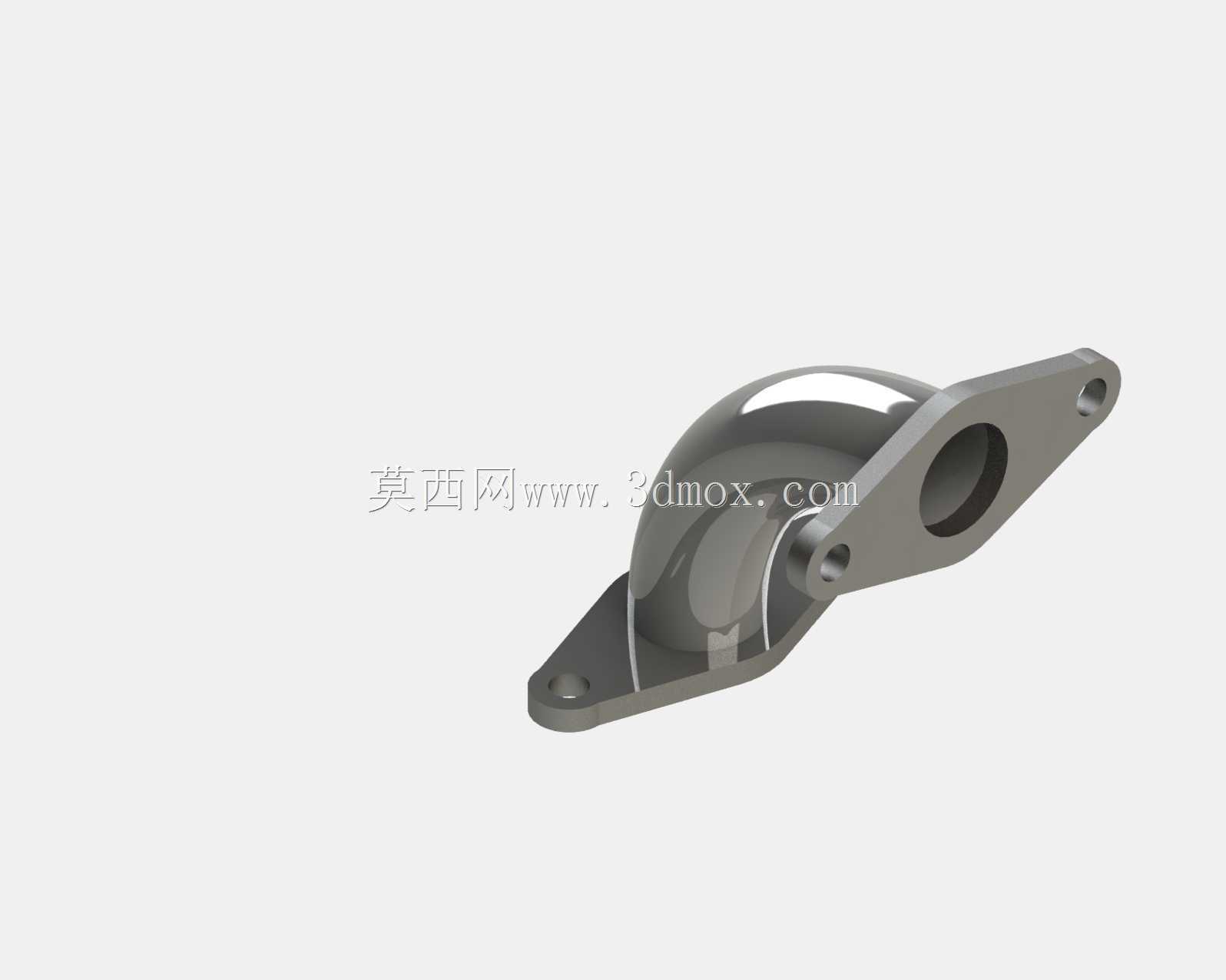

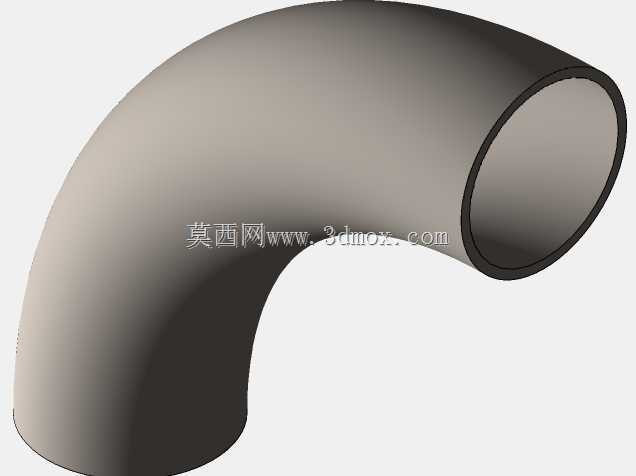

　　在户外配电台区、工厂变压站的电力变压器装配场景中，这类带弧形罩体的安装支座是保障设备长期稳定运行的关键连接件，主要承担变压器侧部出线端或者外置传感组件的承载、定位与防护作用，区别于常规平板式安装支架，该结构整合了安装固定、腔体防护、管路对接三类功能，无需额外拼接防护外罩，能大幅减少现场装配的零件数量，降低高空作业的安装复杂度。从结构设计逻辑来看，主体弧形罩体采用等壁厚曲面设计，壁厚均匀控制在适配砂型铸造或者压铸工艺的合理区间，避免壁厚突变导致的铸造缩孔、冷隔缺陷，曲面弧度完全匹配所包覆组件的外轮廓，罩体与安装法兰边采用大圆角过渡，既可以降低应力集中系数，也能在铸件脱模时减少拔模斜度带来的尺寸偏差。两侧延伸的安装耳板做了加长设计，

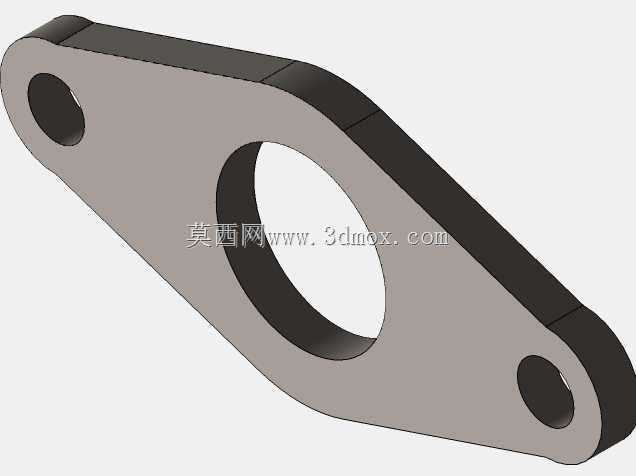

　　每个耳板上预留的安装孔位做了沉头处理，安装时螺栓头部可以完全沉入沉孔内，不会突出安装面，避免后续布线或者组件对接时出现干涉，耳板与主体连接位置增设了加强筋，筋条高度不超过耳板平面，既提升了耳板的抗弯折强度，也不会额外增加整体的安装占用空间。端部的对接法兰采用同轴止口设计，止口的公差配合选用过渡配合等级，对接外部管路或者接线端子时，可以直接通过止口实现径向定位，不需要额外调整同轴度，法兰端面预留的密封槽可以嵌入O型密封圈，实现IP65级别的防护效果，避免户外雨水、粉尘进入罩体内部侵蚀内部电气元件。从安装边界尺寸来看，两个安装耳板的孔中心距严格匹配变压器壳体上预留的标准安装孔位，不需要现场二次打孔，

　　整体结构的最大外轮廓尺寸控制在常规变压器侧部安装空间的允许范围内，不会超出变压器的整体外廓，避免运输过程中出现磕碰。实际应用中，这类支座可以直接替换同规格的老旧支架，不需要改动变压器本体的安装结构，适配10kV及以下电压等级的油浸式、干式电力变压器的侧装组件固定，罩体内部的空腔可以容纳接线端子、温度传感器或者小型避雷器组件，弧形的外表面在户外环境下不容易积灰积水，相比方形罩体的抗风阻能力更强，在沿海高盐雾、高湿度区域使用时，铸件表面做热镀锌处理后，可以有效抵御盐雾腐蚀，延长使用寿命。设计过程中充分考虑了铸造工艺的可行性，所有棱边都做了倒角处理，没有尖锐的直角结构，既避免了安装过程中划伤施工人员，也能减少铸造时的应力集中，

　　防止铸件在冷却过程中出现开裂。安装耳板的背面做了铣平处理，保证安装时与变压器壳体表面完全贴合，不会出现安装间隙导致的固定松动，对接法兰的端面也做了精车处理，保证密封面的平面度满足密封要求，避免出现渗漏问题。在结构受力层面，通过有限元校核，在承受15倍自重的冲击载荷下，耳板与主体连接位置的最大应力远低于铸件材料的屈服强度，能够满足变压器运输、运行过程中的振动、冲击载荷要求，不会出现断裂、变形等失效问题。
